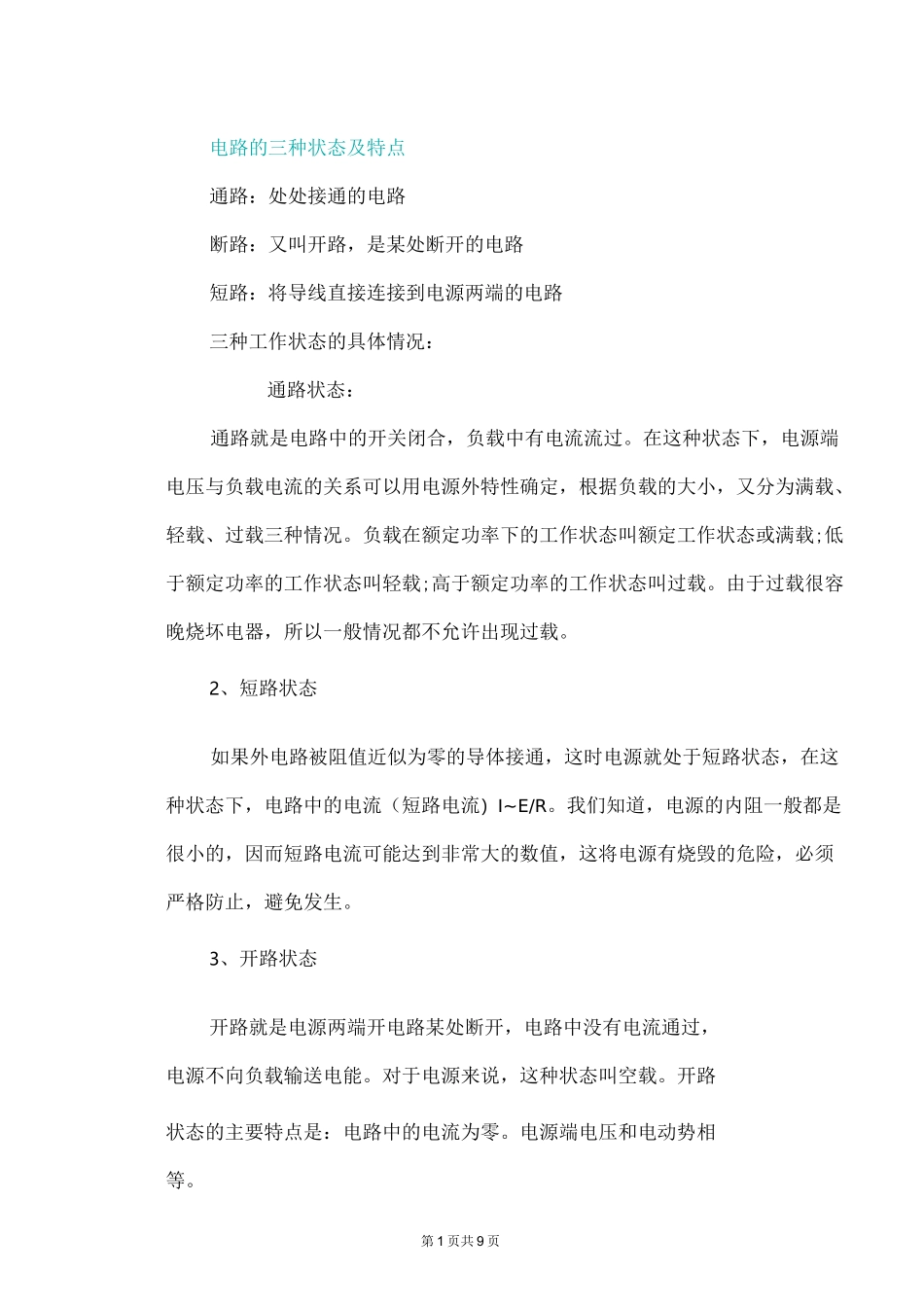

第 1 页共 9 页电路的三种状态及特点通路：处处接通的电路断路：又叫开路，是某处断开的电路短路：将导线直接连接到电源两端的电路三种工作状态的具体情况：通路状态：通路就是电路中的开关闭合，负载中有电流流过。在这种状态下，电源端电压与负载电流的关系可以用电源外特性确定，根据负载的大小，又分为满载、轻载、过载三种情况。负载在额定功率下的工作状态叫额定工作状态或满载;低于额定功率的工作状态叫轻载;高于额定功率的工作状态叫过载。由于过载很容晚烧坏电器，所以一般情况都不允许出现过载。2、短路状态如果外电路被阻值近似为零的导体接通，这时电源就处于短路状态，在这种状态下，电路中的电流（短路电流）I~E/R。我们知道，电源的内阻一般都是很小的，因而短路电流可能达到非常大的数值，这将电源有烧毁的危险，必须严格防止，避免发生。3、开路状态开路就是电源两端开电路某处断开，电路中没有电流通过，电源不向负载输送电能。对于电源来说，这种状态叫空载。开路状态的主要特点是：电路中的电流为零。电源端电压和电动势相等。第 2 页共 9 页这三种状态，在我们生活中随处都可以看到，如将电灯的开关合上，电灯发亮，这就是一种通路状态，如果开电灯，同时开冰箱、空调、电饭煲、电视、电脑、音箱、电炒锅，这时负载比较多，容晚出现过载现象，当过载时电线容易冒烟起火。三种状态的特点:通路电路中有电流通过，用电器能够工作（如下图甲所示）0甲断路电路中无电流通过，用电器不能工作（如图乙、丙所示）1乙甫短路电路中电流会很大，可能烧坏电源，这是绝对不允许的（如图丁所示）□常见电路故障的识别方法:1.常见的几种电路故障：连接状态产生原因结果开路开关未闭合、电线断裂、接头松动等用电器不能工作短路电源短路一一导线不经过用电器直接跟电源两极连接起来轻则引起电路故障，重则将烧毁电源，甚至引起火灾第 3 页共 9 页局部短路当电路中有多个用电器时，把其中部分用电器两端直接用导线连接起来被短路的部分用电器不能工作2•—般说来，电源短路是必须避免的错误（特殊情况例外，如演示奥斯特实验）。局部短路可分为有意和无意两种。有意短路是一种知识在实际应用中的迁移（如一些电热器的保温电路等），而无意短路则是在操作中出现的错误或疏忽（如家用电器中的两线相碰等）。短路未必会有严重性后果，有时也可以巧妙利用，但应视具体情况而定。一、短路与断路现象分析电路故障类型，主要有两种，短路...
