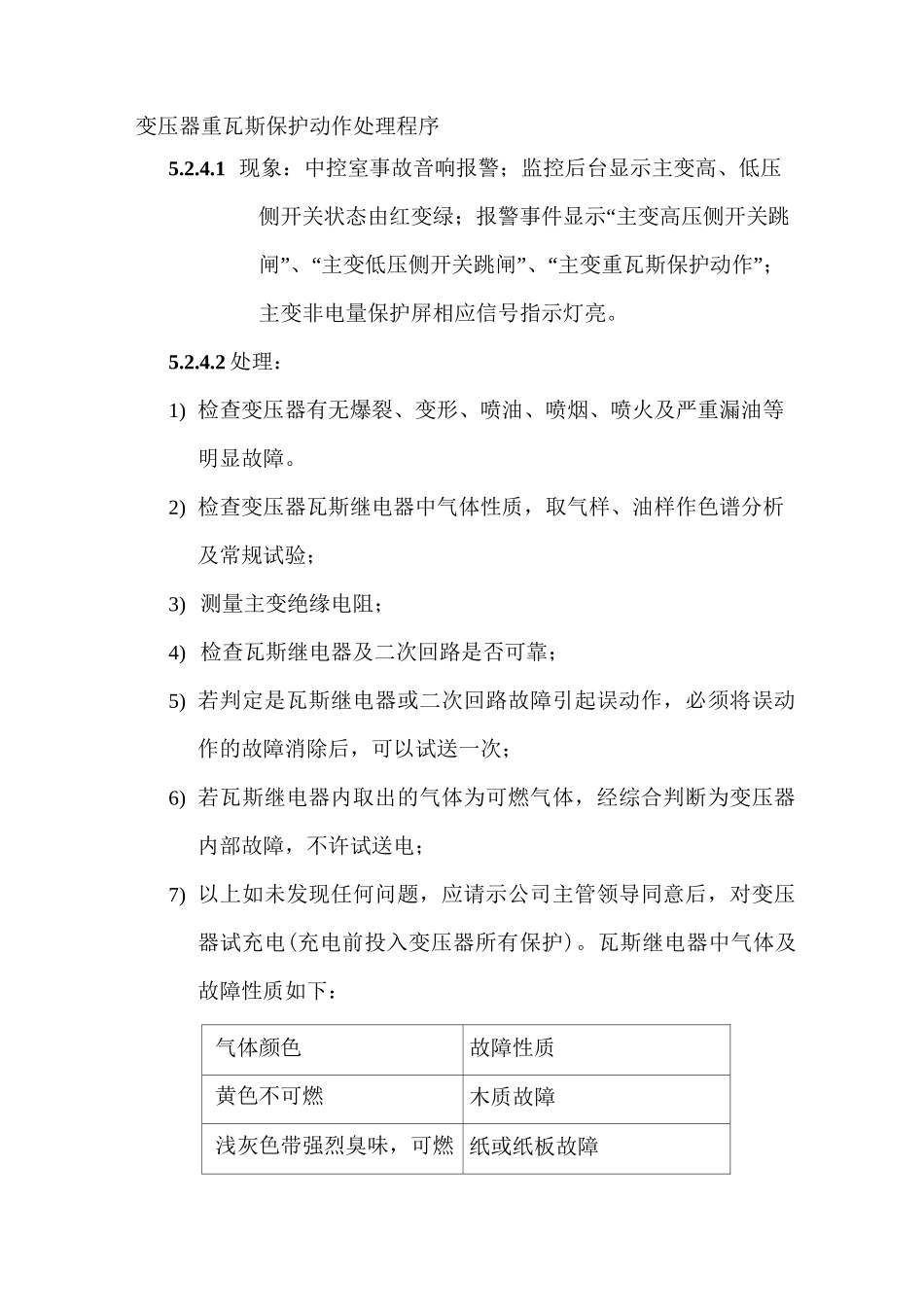

变压器重瓦斯保护动作处理程序

变压器重瓦斯保护动作处理程序5.2.4.1 现象：中控室事故音响报警；监控后台显示主变高、低压侧开关状态由红变绿；报警事件显示“主变高压侧开关跳闸”、“主变低压侧开关跳闸”、“主变重瓦斯保护动作”；主变非电量保护屏相应信号指示灯亮。5.2.4.2 处理：1) 检查变压器有无爆裂、变形、喷油、喷烟、喷火及严重漏油等明显故障。2) 检查变压器瓦斯继电器中气体性质，取气样、油样作色谱分析及常规试验；3) 测量主变绝缘电阻；4) 检查瓦斯继电器及二次回路是否可靠；5) 若判定是瓦斯继电器或二次回路故障引起误动作，必须将误动作的故障消除后，可以试送一次；6) 若瓦斯继电器内取出的气体为可燃气体，经综合判断为变压器内部故障，不许试送电；7) 以上如未发现任何问题，应请示公司主管领导同意后，对变压器试充电(充电前投入变压器所有保护)。瓦斯继电器中气体及故障性质如下：气体颜色故障性质黄色不可燃木质故障浅灰色带强烈臭味，可燃 纸或纸板故障灰色或黑色可燃油中放电故障无色无臭不可燃空气注：气体颜色的判断应立即进行，以防沉淀使颜色消失。8)检查和判断瓦斯继电器内气体的颜色燃烧与否，应两人进行，同时应注意高空坠落及与带电设备的安全距离。5.2.5 主变差动保护动作的处理5.2.5.1 现象：事故音响报警，上位机开关位置指示由红变绿。上位机语音告示“主变高压跳闸”、“主变低压跳闸”、“差动保护动作”。主变保护屏相应信号指示灯亮。5.2.5.2 可能原因：1) 变器内部故障：线圈层间或匝间短路。2) 差动保护范围内相间故障，或高、低压侧接地故障或套管引出线故障。3) 差动保护二次回路引起误动作。4) 穿越性故障引起的误动作。5.2.5.3 处理：1) 汇报当值调度员及运行主管领导。2) 检查记录保护动作信号，经运行主管或风场值班负责人同意后复归。(复归信号必须两人进行)3) 检查变压器本体、压力释放阀有无喷油、冒烟。4) 检查主变压器各侧保护范围内的套管有无短路闪络及破裂痕迹，引线是否有短路烧伤痕迹；5) 检查本体有无异常，变压器油面、油色、温度是否正常；6) 测量变压器绝缘电阻。7) 根据所有保护动作信息及故障录波信息，综合分析是否因穿越性故障而引起误动作；8) 检查继电保护及二次回路是否有故障，直流回路是否有两点接地；9) 若查明是因穿越性故障或保护及二次回路故障引起差动误动的，在消除故障后，得到公司生产主管领导批准方可试送；如不能很快处理时，经公司主管领导同意后，退出该...
