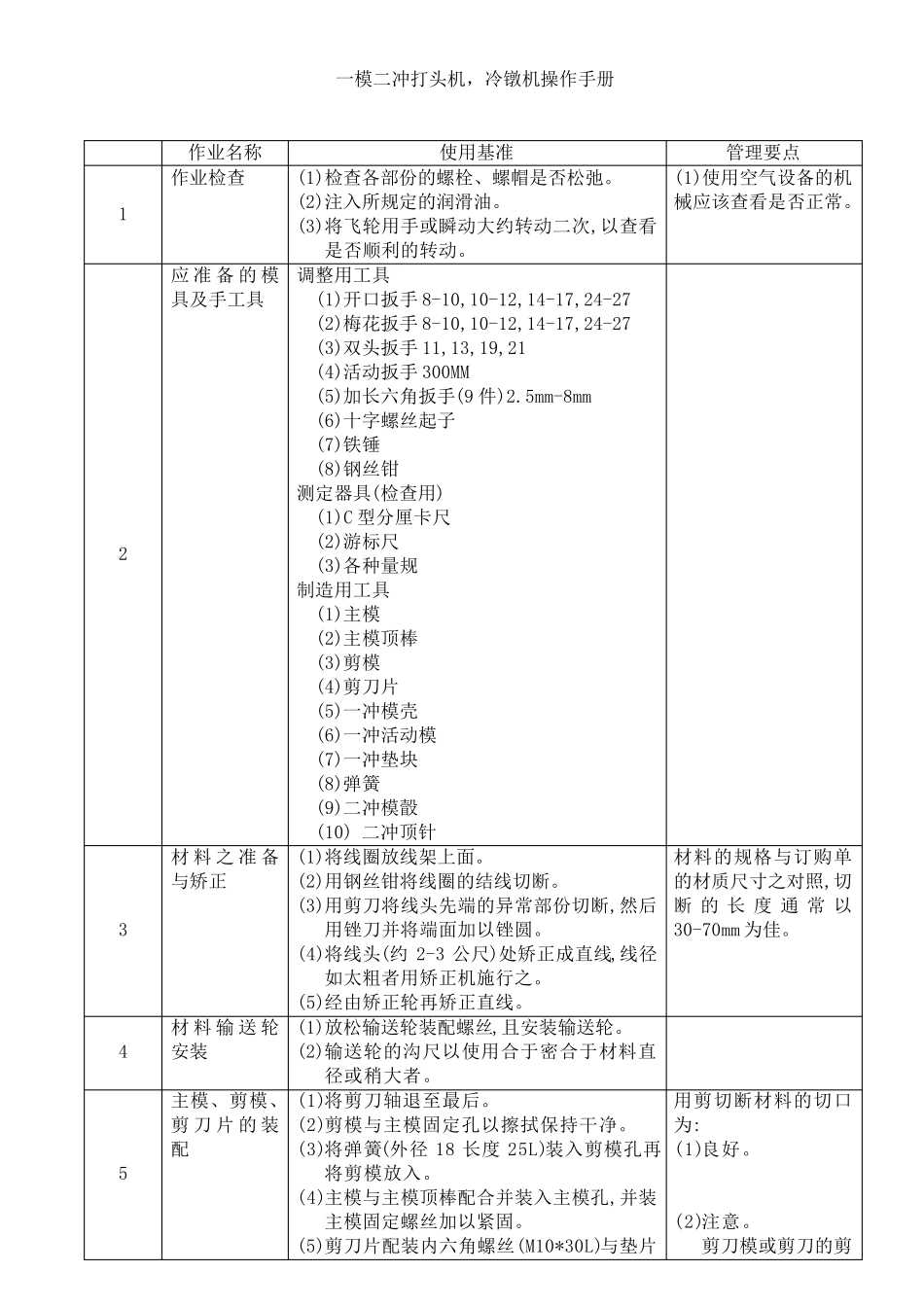

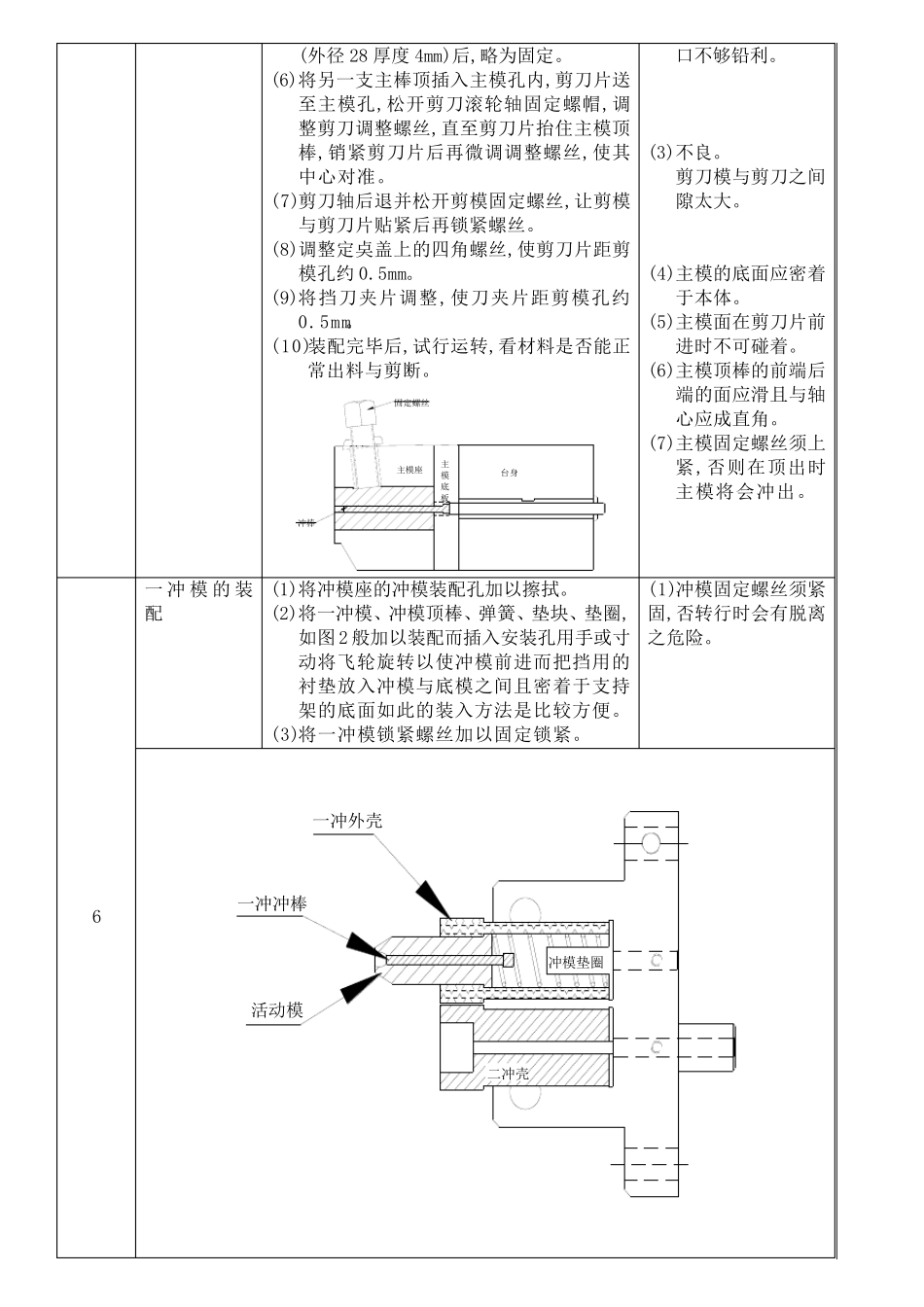

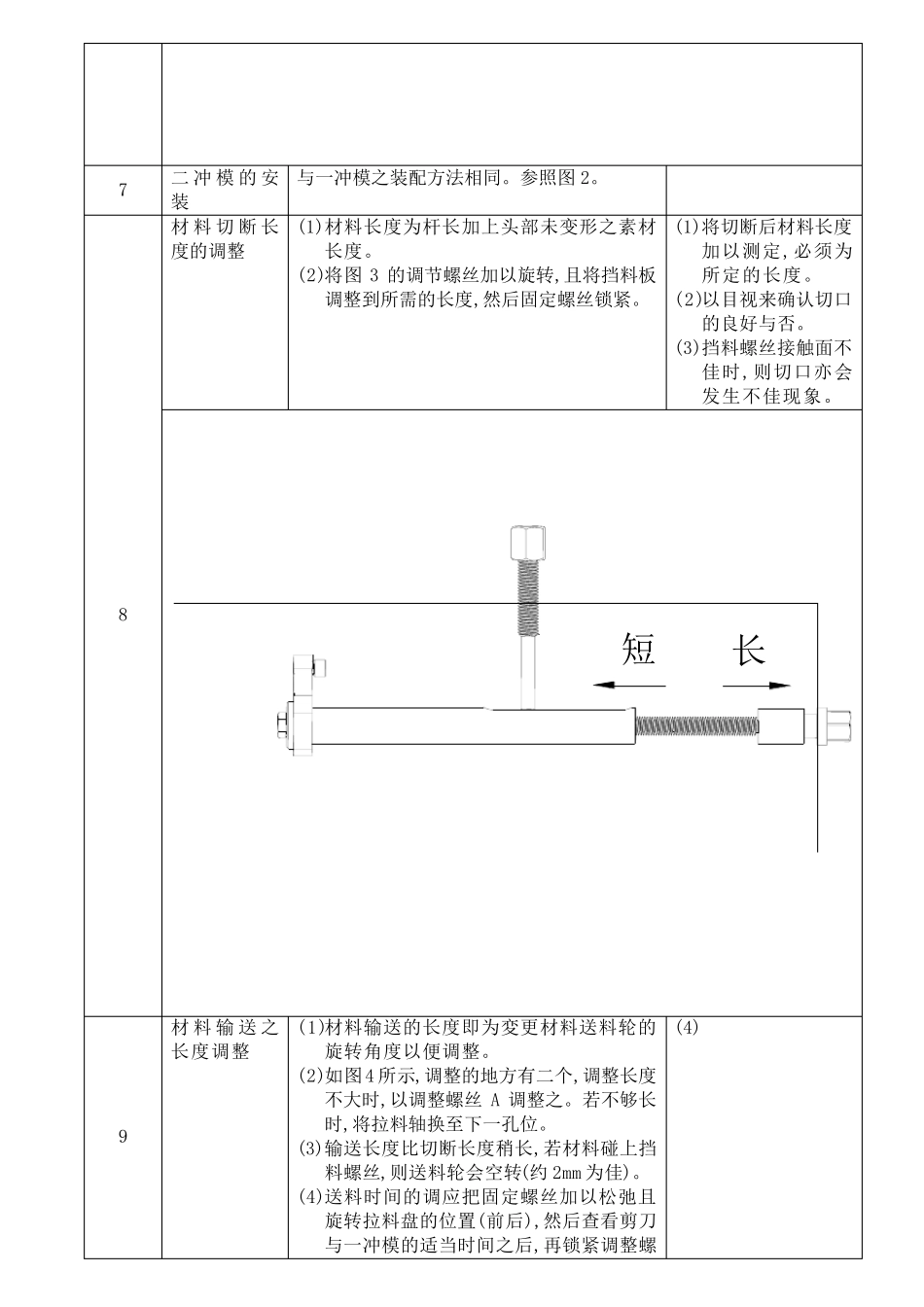

一模二冲打头机，冷镦机操作手册 作业名称 使用基准 管理要点 1 作业检查 (1)检查各部份的螺栓、螺帽是否松弛。 (2)注入所规定的润滑油。 (3)将飞轮用手或瞬动大约转动二次,以查看是否顺利的转动。 (1)使用空气设备的机械应该查看是否正常。 2 应 准备 的模具及手工具 调整用工具 (1)开口扳手8-10,10-12,14-17,24-27 (2)梅花扳手8-10,10-12,14-17,24-27 (3)双头扳手11,13,19,21 (4)活动扳手300MM (5)加长六角扳手(9 件)2.5mm-8mm (6)十字螺丝起子 (7)铁锤 (8)钢丝钳 测定器具(检查用) (1)C 型分厘卡尺 (2)游标尺 (3)各种量规 制造用工具 (1)主模 (2)主模顶棒 (3)剪模 (4)剪刀片 (5)一冲模壳 (6)一冲活动模 (7)一冲垫块 (8)弹簧 (9)二冲模瞉 (10) 二冲顶针 3 材 料 之 准备与矫正 (1)将线圈放线架上面。 (2)用钢丝钳将线圈的结线切断。 (3)用剪刀将线头先端的异常部份切断,然后用锉刀并将端面加以锉圆。 (4)将线头(约 2-3 公尺)处矫正成直线,线径如太粗者用矫正机施行之。 (5)经由矫正轮再矫正直线。 材料的规格与订 购 单的材质 尺寸 之对 照 ,切断的长 度通常 以30-70mm 为 佳 。 4 材 料 输 送 轮安 装 (1)放松输 送 轮装 配 螺丝,且 安 装 输 送 轮。 (2)输 送 轮的沟 尺以使用合 于 密 合 于 材料直径或稍 大者。 5 主模、剪模、剪 刀 片 的装配 (1)将剪刀轴 退 至 最 后。 (2)剪模与主模固 定孔 以擦 拭 保 持 干 净 。 (3)将弹簧(外 径18 长度25L)装 入剪模孔 再将剪模放入。 (4)主模与主模顶棒配 合 并装 入主模孔 ,并装主模固 定螺丝加以紧 固 。 (5)剪刀片配 装 内 六角螺丝(M10*30L)与垫片用剪切断材料的切口为 : (1)良 好 。 (2)注意 。 剪刀模或剪刀的剪(外径28 厚度4mm)后,略为固定。 (6)将另一支主棒顶插入主模孔内,剪刀片送至主模孔,松开剪刀滚轮轴固定螺帽,调整剪刀调整螺丝,直至剪刀片抬住主模顶棒,销紧剪刀片后再微调调整螺丝,使其中心对准。 (7)剪刀轴后退并松开剪模固定螺丝,让剪模与剪刀片贴紧后再锁紧螺丝。 (8)调整定奌盖上的四角螺丝,使剪刀片距剪模孔约0.5mm。 (9)将挡刀夹片调整,使刀夹片距剪模孔约0.5mm。 (10)装配完毕后,试行运转,看材料是否能正常出料与剪断。 冲棒固定螺丝台身主模座主模底板 口不够铅利。 (3)不良。 剪刀模与剪刀之间隙太大。 (4)主模的底面...
