一步一步教你识别地形图

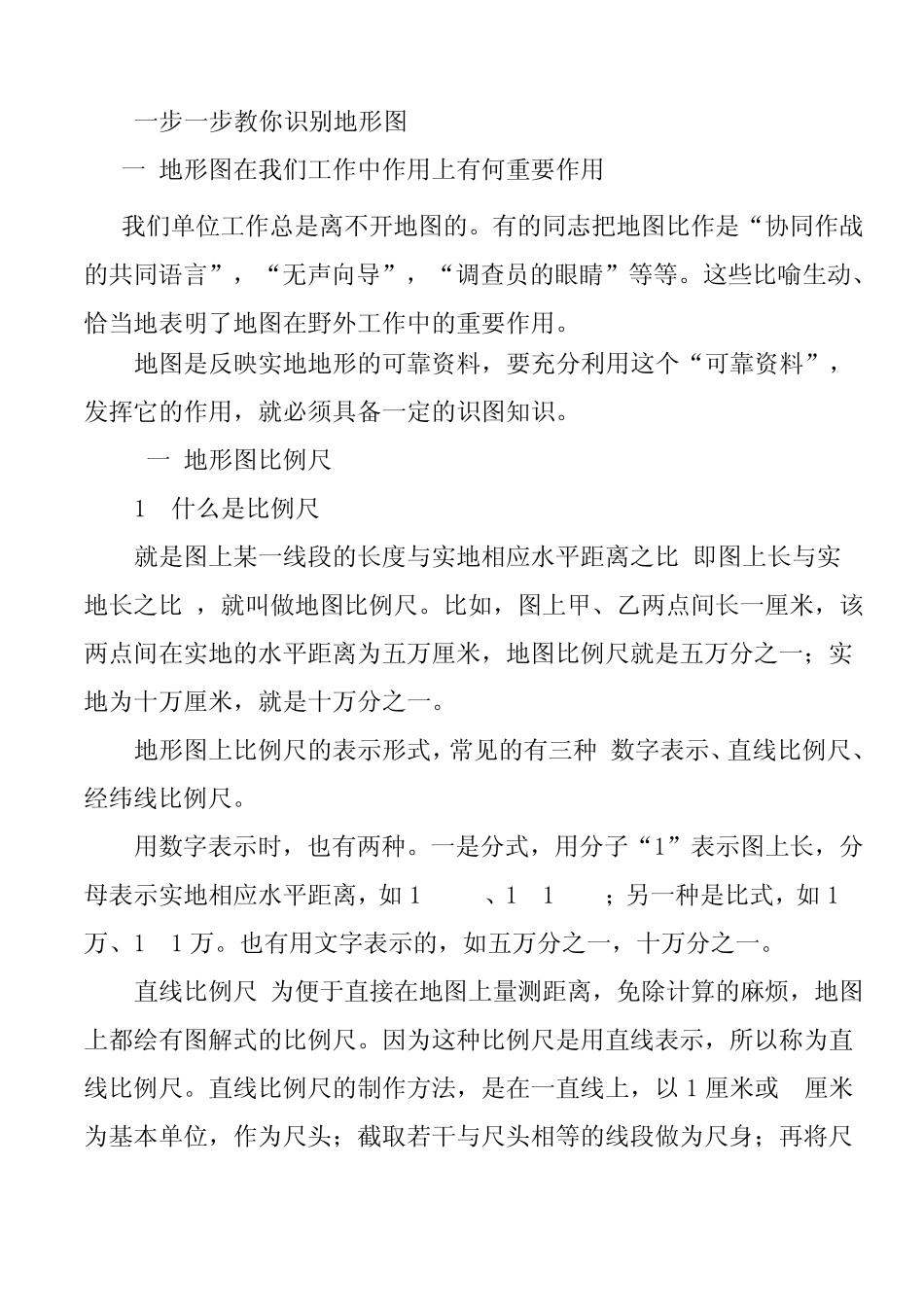

一步一步教你识别地形图_第1页
1/33
一步一步教你识别地形图_第2页
2/33
一步一步教你识别地形图_第3页
3/33
一步一步教你识别地形图 一.地形图在我们工作中作用上有何重要作用 我们单位工作总是离不开地图的。有的同志把地图比作是“协同作战的共同语言”,“无声向导”,“调查员的眼睛”等等。这些比喻生动、恰当地表明了地图在野外工作中的重要作用。 地图是反映实地地形的可靠资料,要充分利用这个“可靠资料”,发挥它的作用,就必须具备一定的识图知识。 (一)地形图比例尺 1. 什么是比例尺 就是图上某一线段的长度与实地相应水平距离之比(即图上长与实地长之比),就叫做地图比例尺。比如,图上甲、乙两点间长一厘米,该两点间在实地的水平距离为五万厘米,地图比例尺就是五万分之一;实地为十万厘米,就是十万分之一。 地形图上比例尺的表示形式,常见的有三种:数字表示、直线比例尺、经纬线比例尺。 用数字表示时,也有两种。一是分式,用分子“1”表示图上长,分母表示实地相应水平距离,如 1/5000、1/100000;另一种是比式,如 1:5万、1:10万。也有用文字表示的,如五万分之一,十万分之一。 直线比例尺:为便于直接在地图上量测距离,免除计算的麻烦,地图上都绘有图解式的比例尺。因为这种比例尺是用直线表示,所以称为直线比例尺。直线比例尺的制作方法,是在一直线上,以 1 厘米或 2厘米为基本单位,作为尺头;截取若干与尺头相等的线段做为尺身;再将尺头等分十小格,然后以尺头与尺身的接合点为零,分别注记相应实地的水平距离,即成直线比例尺。 1:2.5万 1:5万 1:10万 比例尺小于百万分之一的地图,在图例中都绘有经纬线比例尺。同时还注有数字比例尺。数字比例尺也叫主比例尺,它是表示没有变形地方的比例尺,也就是标准纬线上的比例尺。 2. 大小不同的比例尺有什么作用 地图比例尺的大小,是按比值的大小来衡量的,而比值的大小则是依比例尺分母(后项)确定的。分母越大,则比值越小,比例尺就越小;分母越小,则比值越大,比例尺也就越大。就象两个人分一个苹果就比四个人分一个苹果分的多的道理一样。 地图比例尺大小不同有什么作用? (1)地图比例尺的大小决定着实地范围在地图上缩小的程度。例如一平方公里面积的居民地,在 1:5万地形图上为四平方厘米,可以表示出居民地的轮廓和细貌;在 1:10万图上为一平方厘米,有些细貌就表示不出来了;在 1:20万图上,只有 0.25平方厘米,仅能表示出一个小点。这就说明,当地图幅面大小一样时,对不同比例尺来说,表示的实地范围是不同的。比例尺大,所包括的实地范围...
