准备材料 ： 电烙铁 *1 吸锡泵*1 松香*1 焊锡丝*1 洞洞板*1 电子元件： 四分之一瓦电阻：10K 18K 470ohm 22ohm *1 3296 精密可调电位器*1 三端稳压器 7812*1 滤波铝电解电容*1 1nF 独石电容*1 63V 0

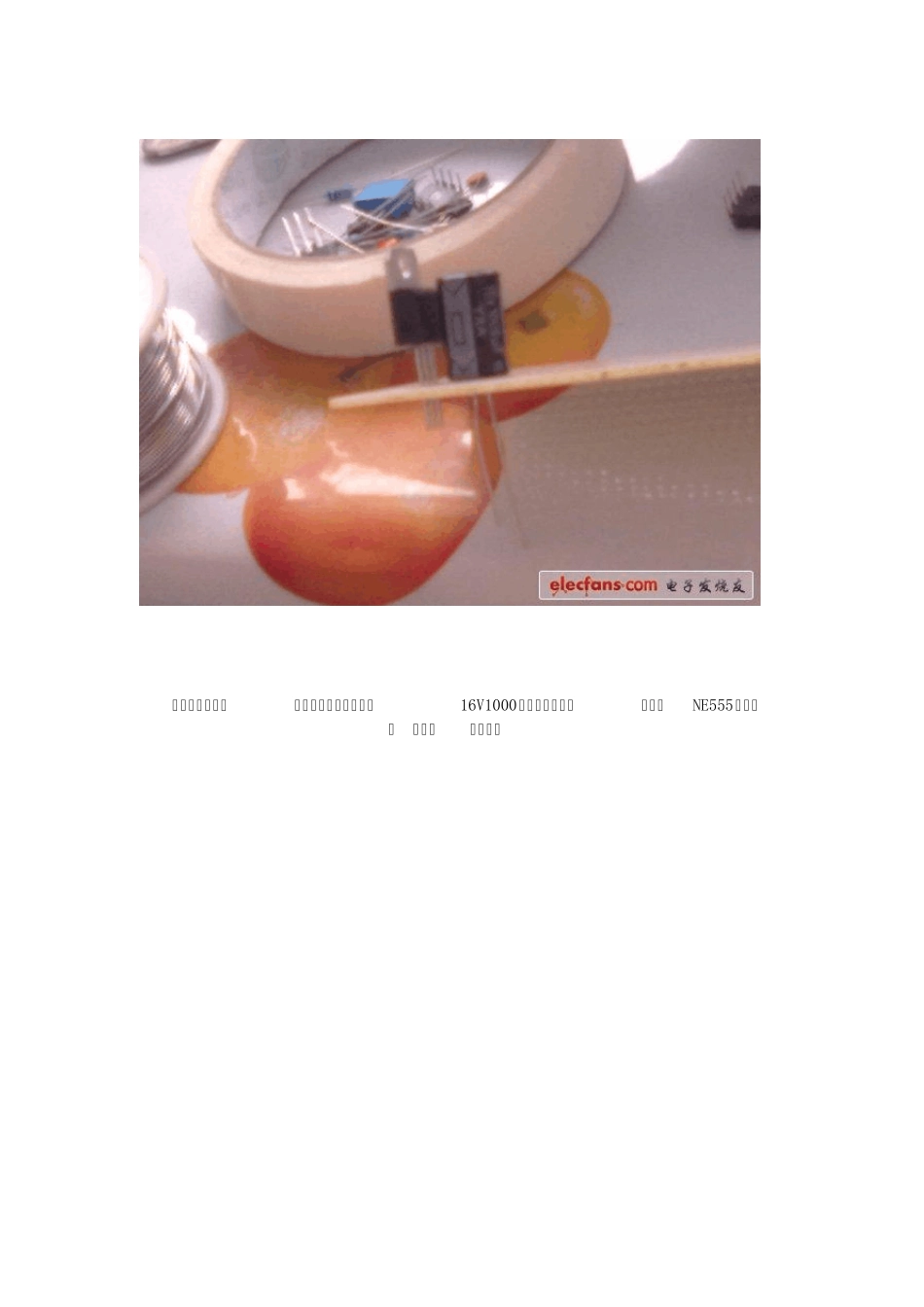

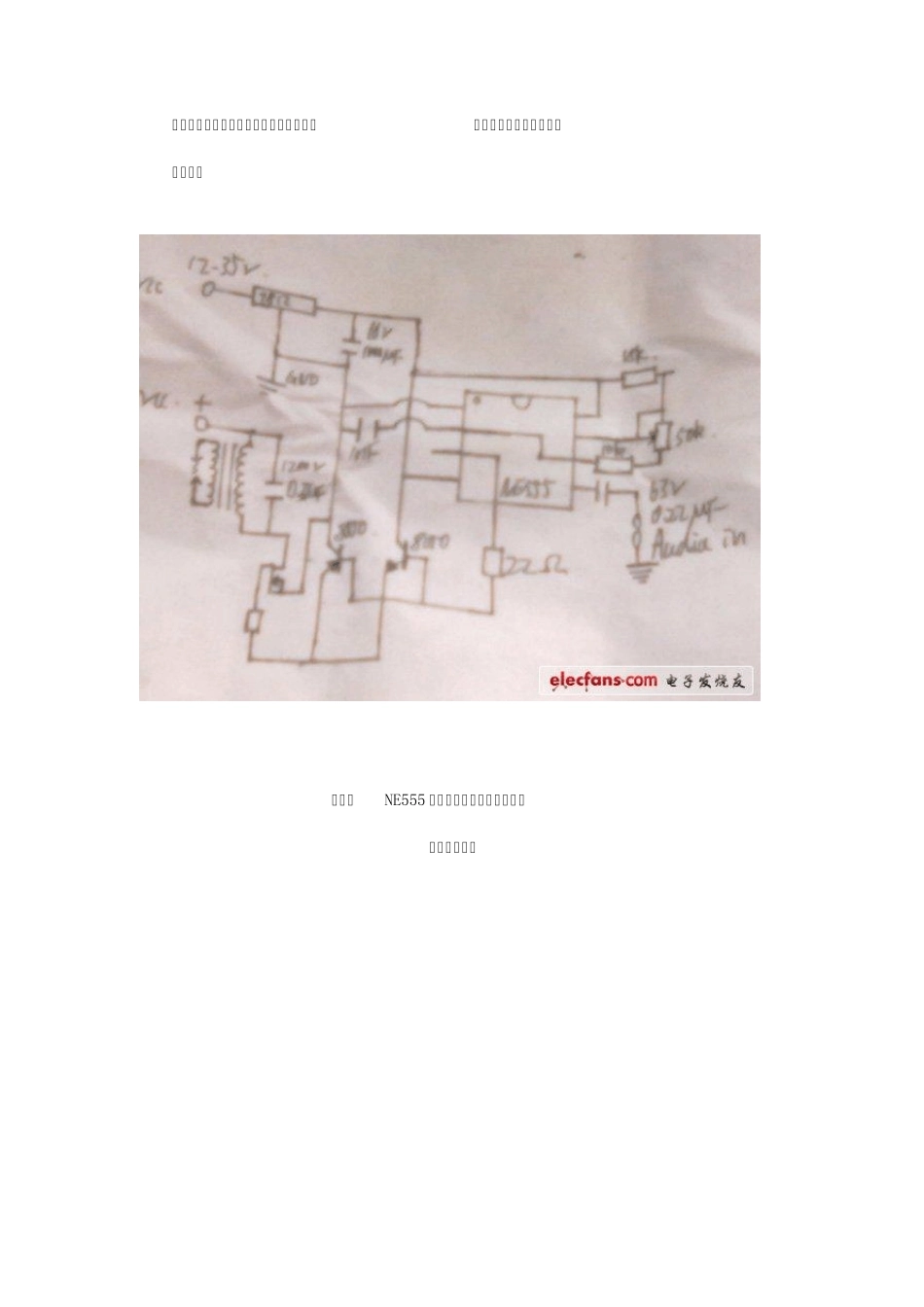

22 微法涤纶电容*1 IC ： NE555 *1 三极管 对管 ： 8050 8550*1 场效应管 ： IRFP 460（我用的是IRF540） 25 英寸的彩电高压包*1 支架*1 电极*2 硅橡胶*1 巨无霸散热片*1 超大散热扇*1 等离子扬声器是由脉冲宽度调制电路完成 最终实现电弧放音的效果 献上电路 此图是NE555 的电路图，本人亲手绘制的 下面开始焊接 焊上三端稳压器 在输出和底线并上一个16V1000微法的电解电容 以保证NE555输出波形 说白了 就是音质 在电路板合适的位置上焊上IC 座 以免在焊接过程中损坏IC 发生故障时方便更换 焊上18K 电阻 焊上50K 电位器 我的是3296 精密可调的 焊上10K 的电阻 焊上63V 0
22 微法的涤纶电容（音频输入） 焊上电容 焊上8050 和 8550 对管 焊上470ohm 的电阻 到两个三极管的2 脚 控制信号输出串联一个22ohm 的电阻 把长多出来的引脚剪短然后把NE555 电路从大电路板上裁下来 焊接完成 来张特写 此为NE555 驱动电路由图腾输出 借 22 ohm 的电阻 接到IRFP 460 的一脚 三脚借12V的— 在高压包的磁芯上绕上10-7T 一根接12V + 另一根接场馆2 脚 驱动电路 三端稳压器1 脚借12V + 二脚接12V- 0
22 微法电容接音频 音频要经过放大 不然声音很小 一根线接0
22 微法电容 另一根线接— 电路中要注意公地 不然可能不工作 对照电路 检查无误后 用一块12V7AH 的铅酸蓄电池or
