一种性能优良的家用逆变电源电路

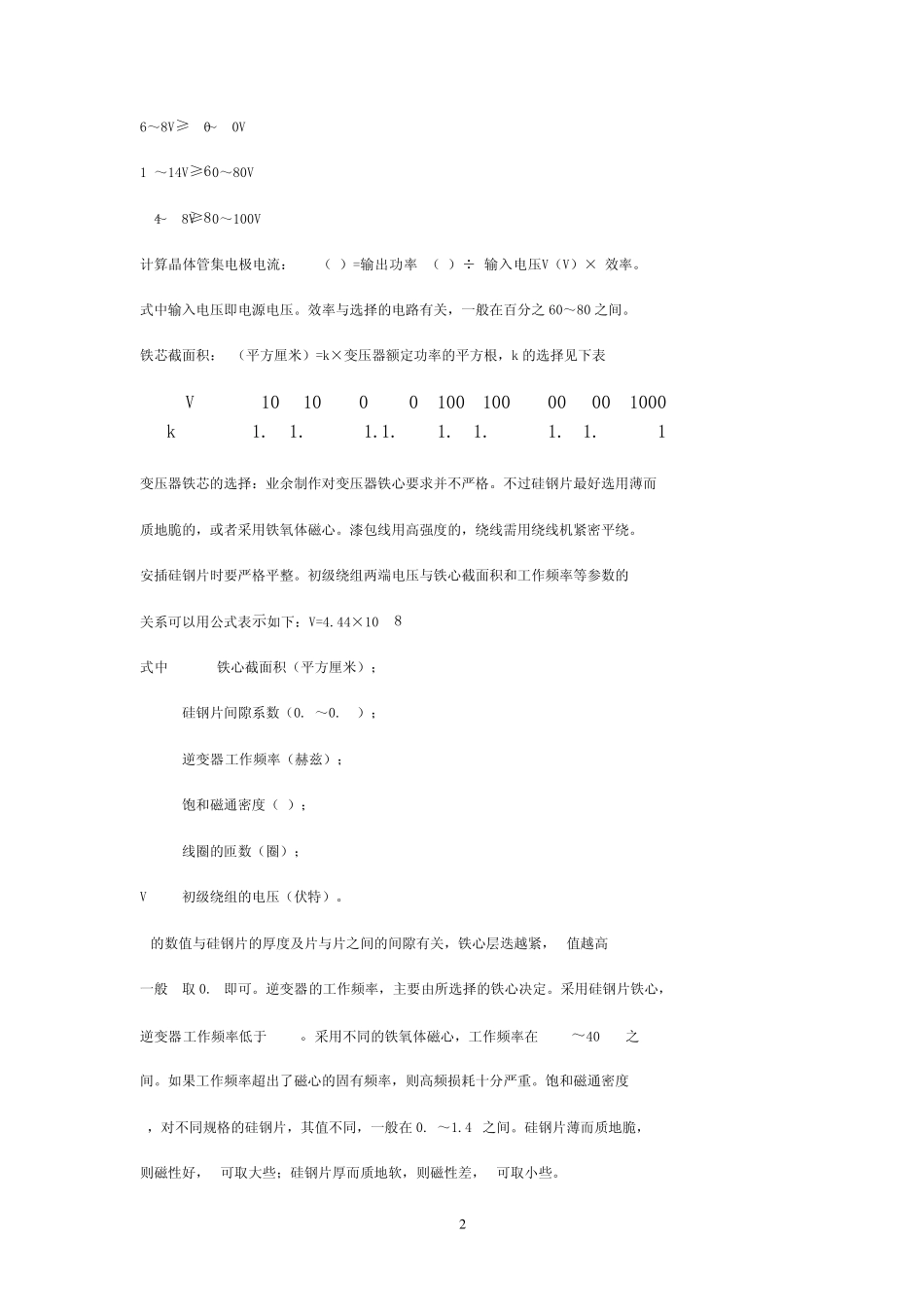

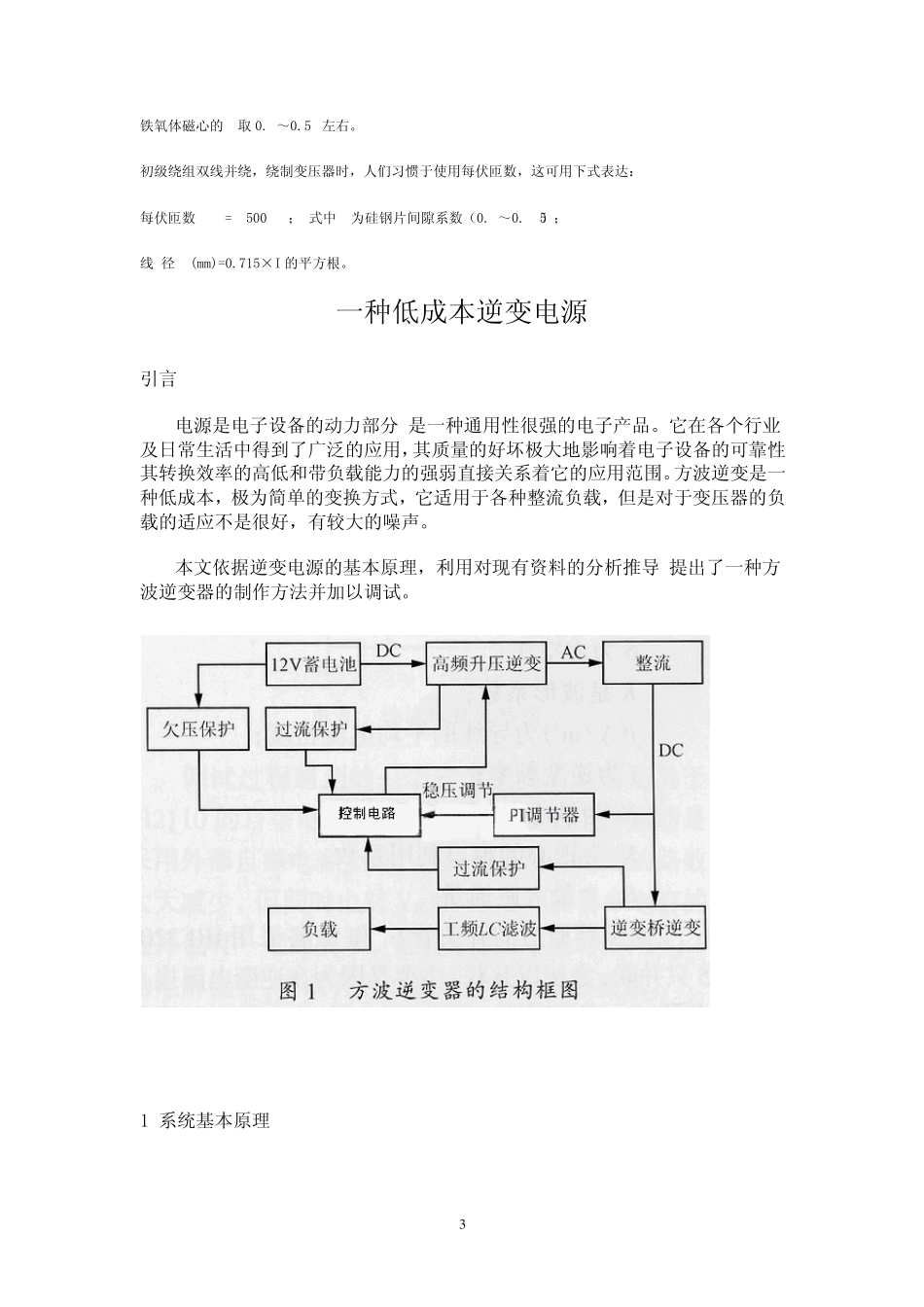

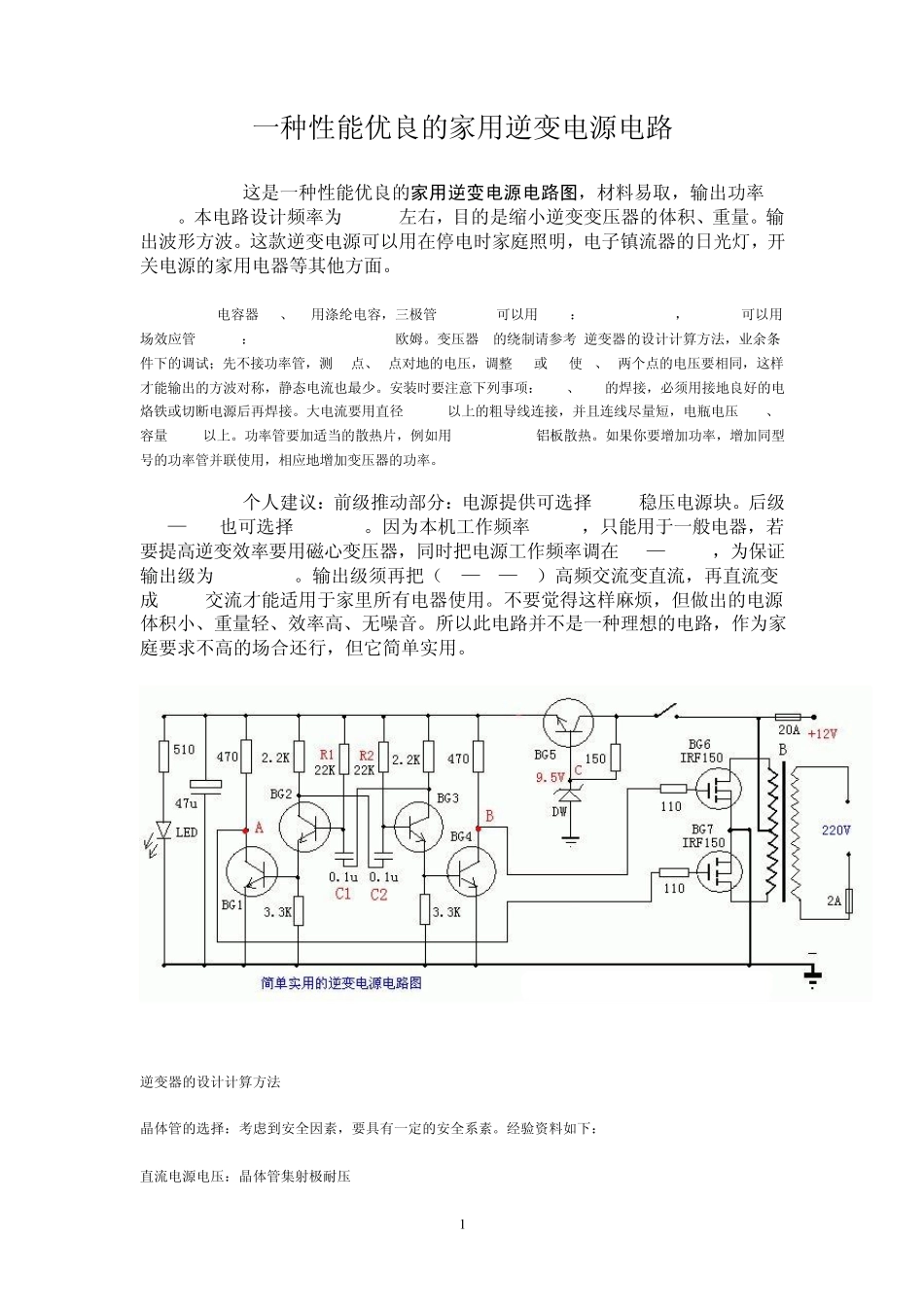

1 一种性能优良的家用逆变电源电路 这是一种性能优良的家用逆变电源电路图，材料易取，输出功率150W。本电路设计频率为 300Hz左右，目的是缩小逆变变压器的体积、重量。输出波形方波。这款逆变电源可以用在停电时家庭照明，电子镇流器的日光灯，开关电源的家用电器等其他方面。 电容器 C1、C2用涤纶电容，三极管 BG1-BG5可以用 9013：40V 0.1A 0.5W，BG6-BG7可以用场效应管 IRF150：100V 40A 150W 0.055 欧姆。变压器 B的绕制请参考 逆变器的设计计算方法，业余条件下的调试；先不接功率管，测 A点、B点对地的电压，调整 R1或 R2使 A、B两个点的电压要相同，这样才能输出的方波对称，静态电流也最少。安装时要注意下列事项： BG6、BG7的焊接，必须用接地良好的电烙铁或切断电源后再焊接。大电流要用直径2.5MM以上的粗导线连接，并且连线尽量短，电瓶电压 12V、容量 12AH以上。功率管要加适当的散热片，例如用 100*100*3MM铝板散热。如果你要增加功率，增加同型号的功率管并联使用，相应地增加变压器的功率。 个人建议：前级推动部分：电源提供可选择7809稳压电源块。后级BG6—BG7也可选择IRFP150。因为本机工作频率 300HZ，只能用于一般电器，若要提高逆变效率要用磁心变压器，同时把电源工作频率调在 20—40KHZ，为保证输出级为 50HZ220V。输出级须再把（AC—DC—AC）高频交流变直流，再直流变成 50HZ交流才能适用于家里所有电器使用。不要觉得这样麻烦，但做出的电源体积小、重量轻、效率高、无噪音。所以此电路并不是一种理想的电路，作为家庭要求不高的场合还行，但它简单实用。 逆变器的设计计算方法 晶体管的选择：考虑到安全因素，要具有一定的安全系素。经验资料如下： 直流电源电压：晶体管集射极耐压BVCEO 2 6～8V≥20～30V 12～14V≥60～80V 24～28V≥80～100V 计算晶体管集电极电流：ICM（A）=输出功率P（W）÷ 输入电压V（V）× 效率。 式中输入电压即电源电压。效率与选择的电路有关，一般在百分之 60～80 之间。 铁芯截面积：S（平方厘米）=k×变压器额定功率的平方根，k 的选择见下表 P(VA) 5-10 10-50 50-100 100-500 500-1000 k 2-1.75 1.75-1.5 1.5-1.35 1.35-1.25 1.25-1 变压器铁芯的选择：业余制作对变压器铁心要求并不严格。不过硅钢片最好选用薄而 质地脆的，或者采用铁氧体磁心。漆包线用高强度的，绕线需用绕线机紧密平绕。 安插硅钢片时要严格平整。初级绕...
