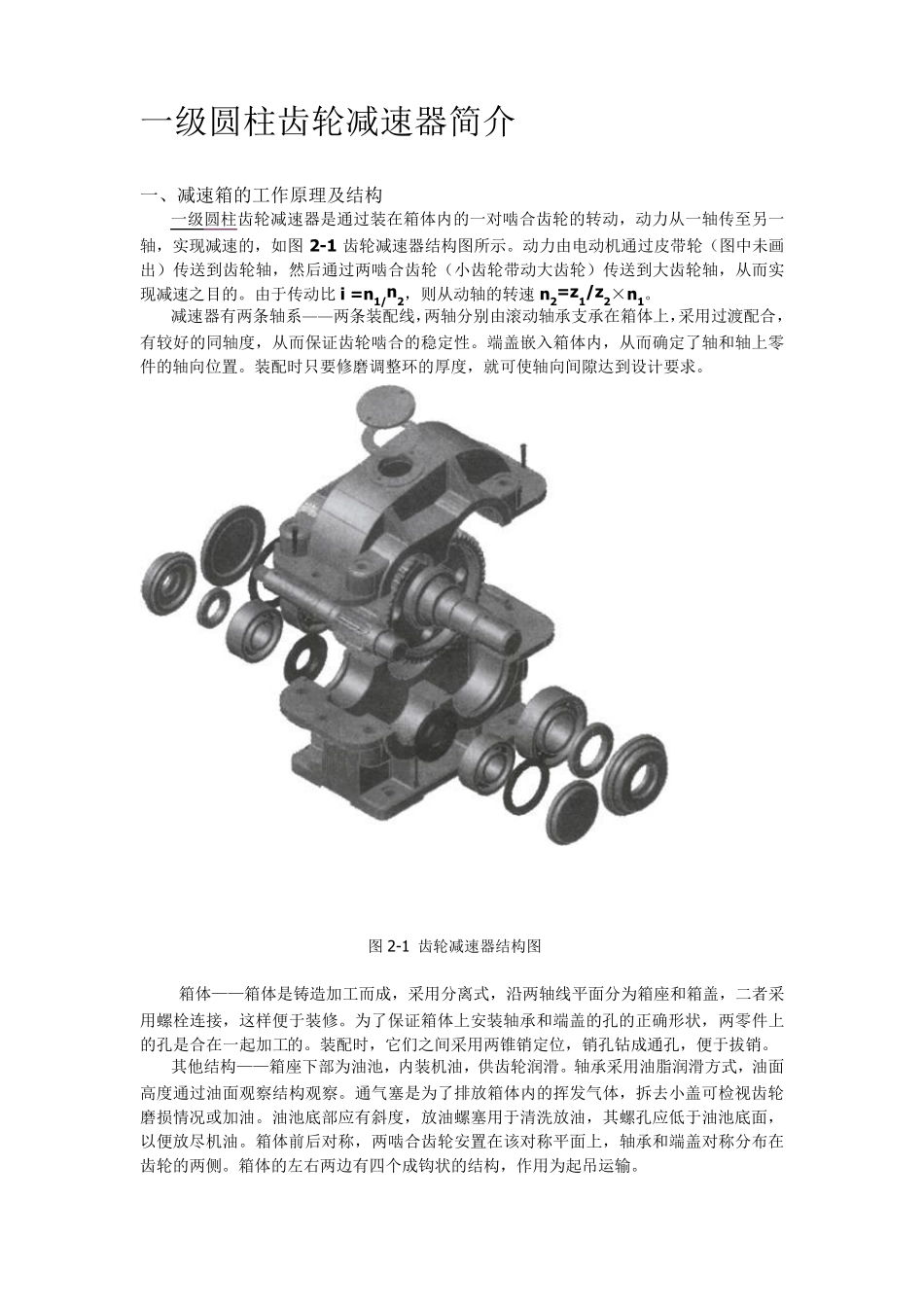

一级圆柱齿轮减速器简介 一、减速箱的工作原理及结构 一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动,动力从一轴传至另一轴,实现减速的,如图2-1 齿轮减速器结构图所示
动力由电动机通过皮带轮(图中未画出)传送到齿轮轴,然后通过两啮合齿轮(小齿轮带动大齿轮)传送到大齿轮轴,从而实现减速之目的
由于传动比i =n1/n2,则从动轴的转速n2=z1/z2×n1
减速器有两条轴系——两条装配线,两轴分别由滚动轴承支承在箱体上,采用过渡配合,有较好的同轴度,从而保证齿轮啮合的稳定性
端盖嵌入箱体内,从而确定了轴和轴上零件的轴向位置
装配时只要修磨调整环的厚度,就可使轴向间隙达到设计要求
图2-1 齿轮减速器结构图 箱体——箱体是铸造加工而成,采用分离式,沿两轴线平面分为箱座和箱盖,二者采用螺栓连接,这样便于装修
为了保证箱体上安装轴承和端盖的孔的正确形状,两零件上的孔是合在一起加工的
装配时,它们之间采用两锥销定位,销孔钻成通孔,便于拔销
其他结构——箱座下部为油池,内装机油,供齿轮润滑
轴承采用油脂润滑方式,油面高度通过油面观察结构观察
通气塞是为了排放箱体内的挥发气体,拆去小盖可检视齿轮磨损情况或加油
油池底部应有斜度,放油螺塞用于清洗放油,其螺孔应低于油池底面,以便放尽机油
箱体前后对称,两啮合齿轮安置在该对称平面上,轴承和端盖对称分布在齿轮的两侧
箱体的左右两边有四个成钩状的结构,作用为起吊运输

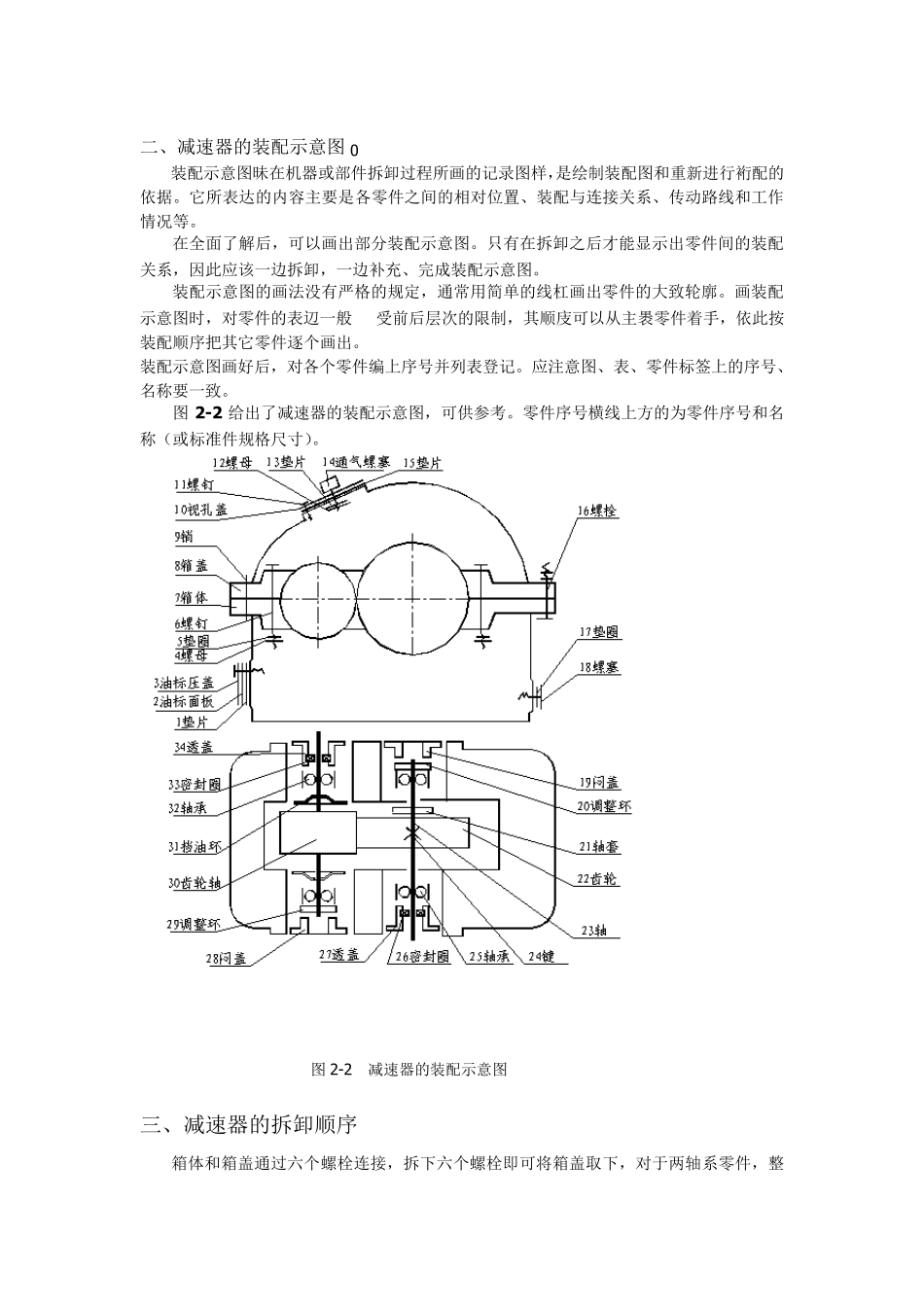

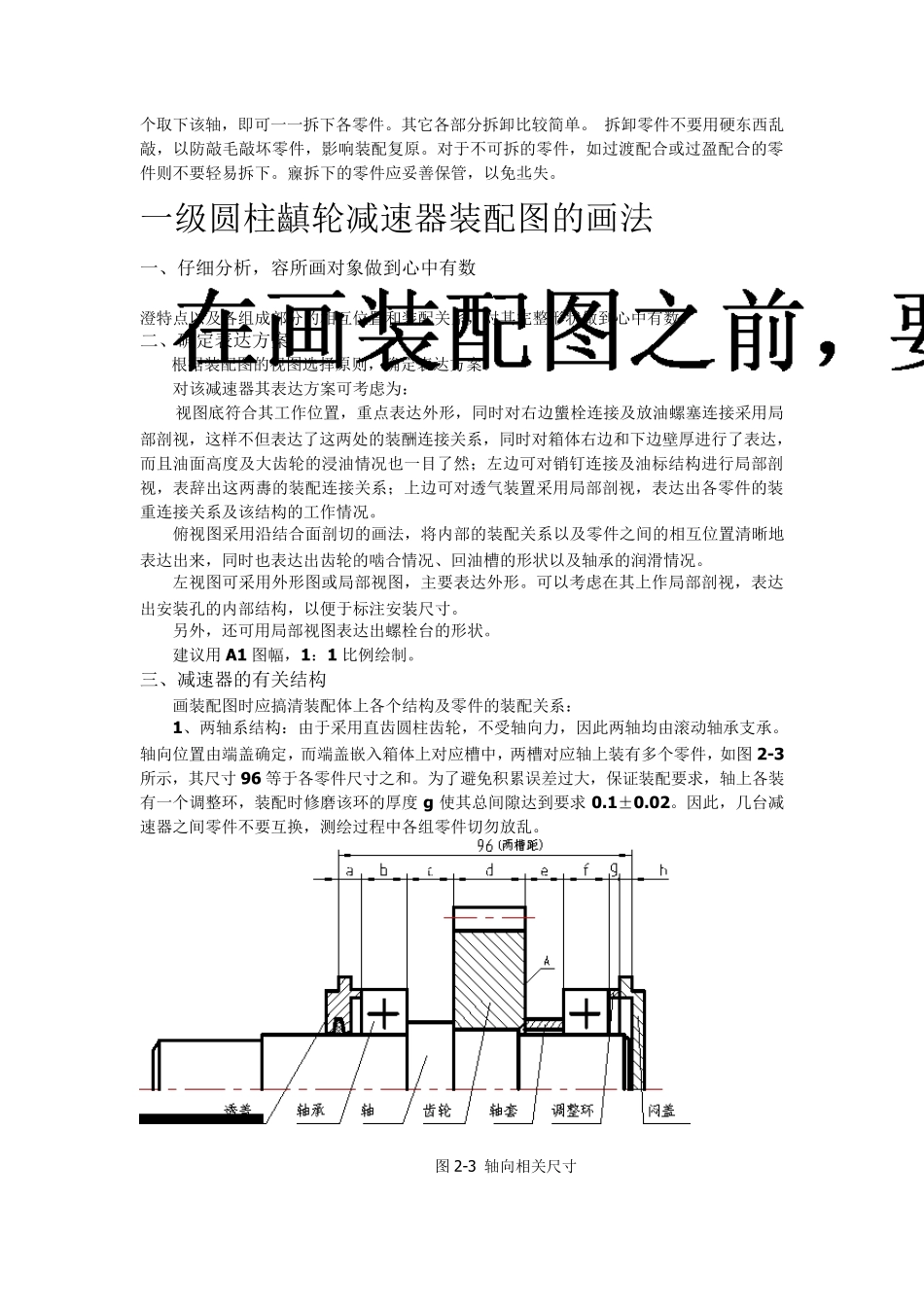

二、减速器的装配示意图 0 装配示意图昧在机器或部件拆卸过程所画的记录图样,是绘制装配图和重新进行裄配的依据
它所表达的内容主要是各零件之间的相对位置、装配与连接关系、传动路线和工作情况等
在全面了解后,可以画出部分装配示意图
只有在拆卸之后才能显示出零件间的装配关系,因此应该一边拆卸,一边补充、完成装配示意图
装配示意图的画法没有严格的规定,通常用简单的线杠画出
