一级斜齿轮减速器

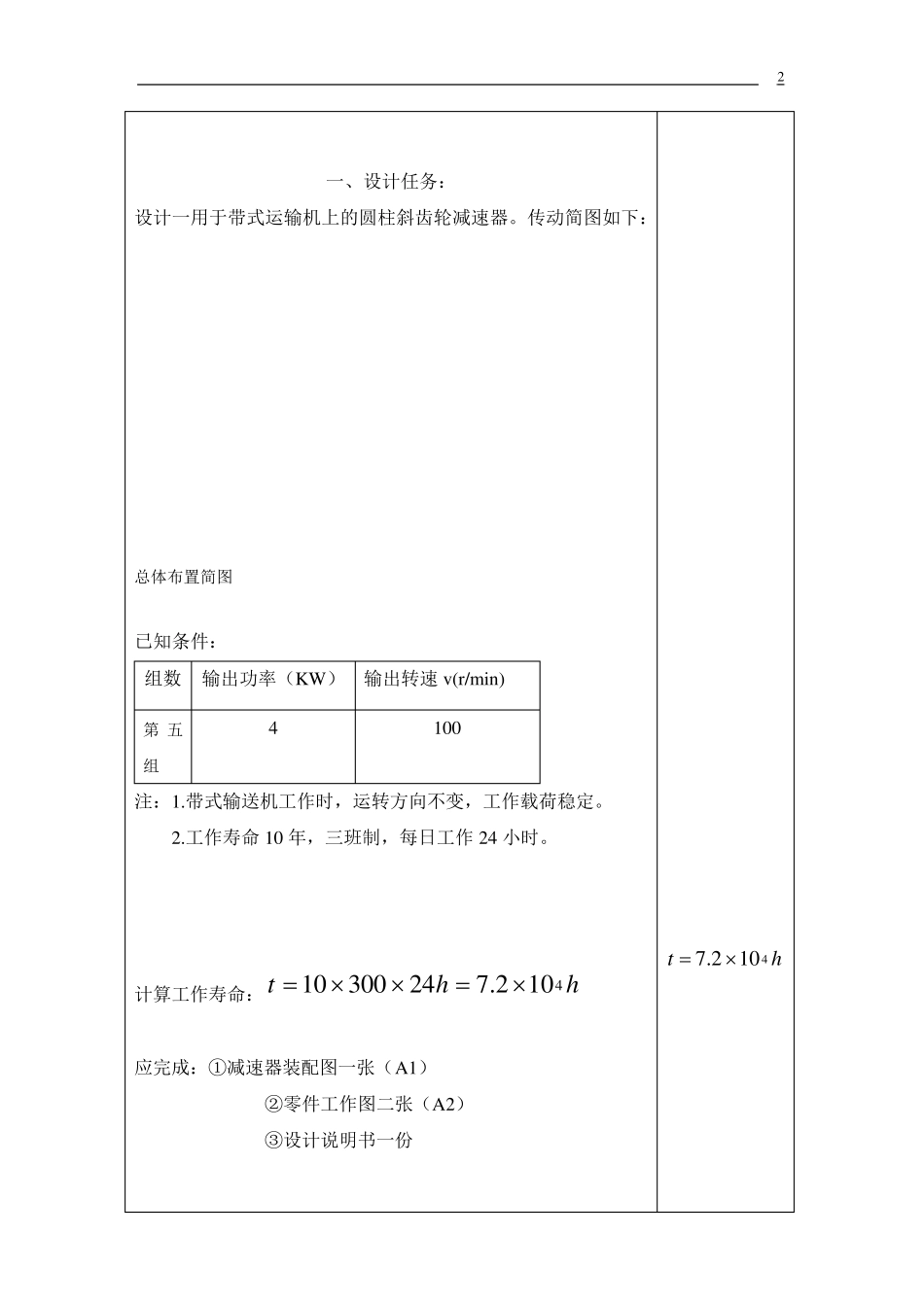

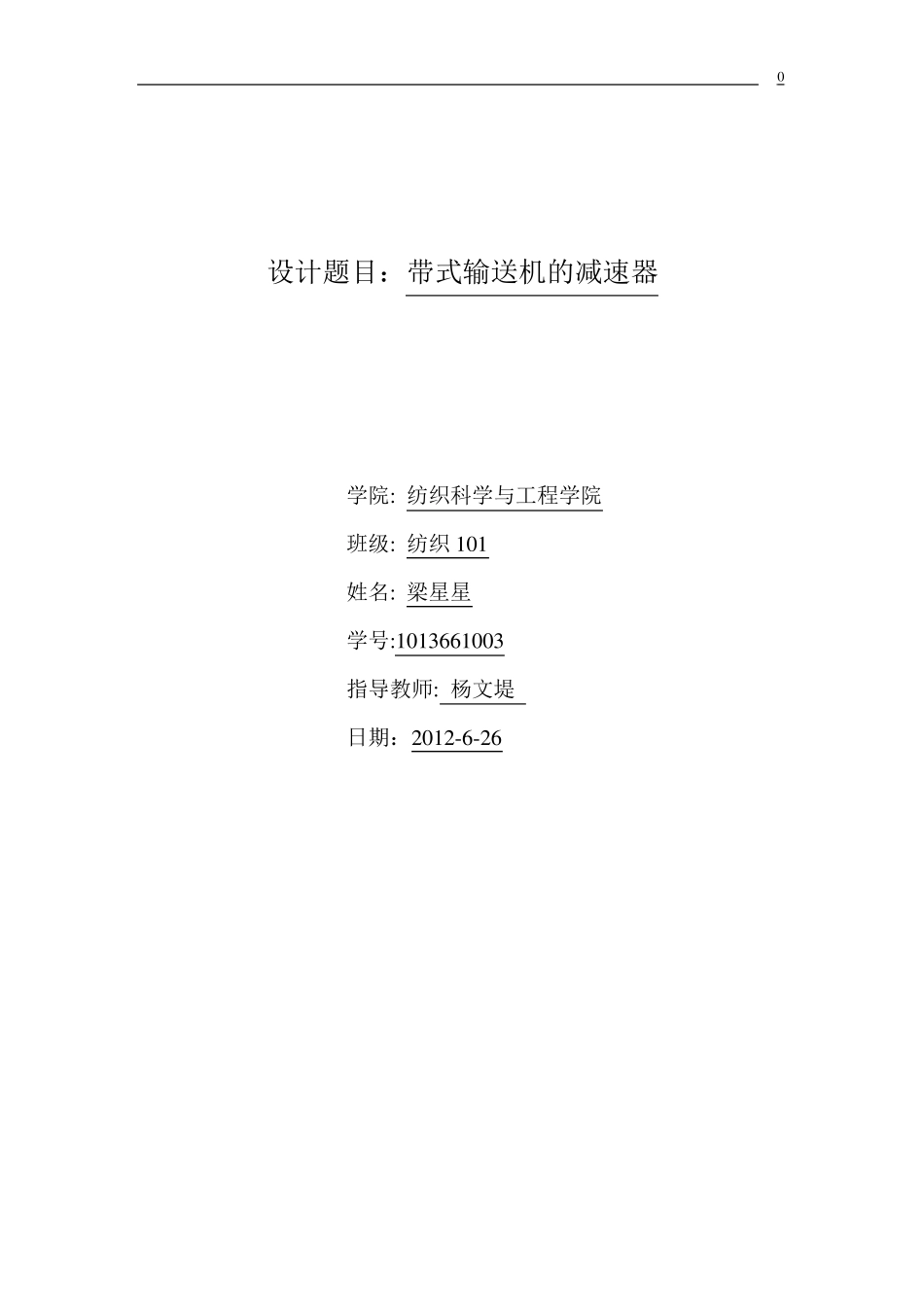

0 设计题目：带式输送机的减速器 学院: 纺织科学与工程学院 班级: 纺织101 姓名: 梁星星 学号:1013661003 指导教师: 杨文堤 日期：2012-6-26 1 目 录 一、设计任务 2 二、传动方案的拟定及说明 3 三、电动机的选择 3 四、传动装置的总传动比及其分配 4 五、计算传动装置的运动和动力参数 4 六、齿轮传动的设计计算 5 七、轴的设计计算 9 联轴器的选择 轴承的选择 八、滚动轴承的校核 14 九、键的选择及强度校核 15 十、减速器的润滑方式和密封类型的选择 15 十一、箱体设计及附属部件设计 15 十二、端盖设计 16 2 一、设计任务： 设计一用于带式运输机上的圆柱斜齿轮减速器。传动简图如下： 总体布置简图 已知条件： 组数 输出功率（KW） 输出转速v (r/min) 第五组 4 100 注：1.带式输送机工作时，运转方向不变，工作载荷稳定。 2.工作寿命10 年，三班制，每日工作24 小时。 计算工作寿命：hht4102.72430010 应完成：①减速器装配图一张（A1） ②零件工作图二张（A2） ③设计说明书一份 ht4102.7 3 二、 传动方案的拟定及说明 如任务说明书上布置简图所示，传动方案采用圆柱斜齿轮减速箱：联轴器与低速轴相连。 已知:减速器输出功率 Pw 为 4Kw ；输出转速为 v 为 100 转/分；工作时间三班制工作，连续工作时间长；工作寿命 10 年，较长；工作时有轻微振动，要求减震。 该工作机有轻微振动，由于 V 带有缓冲吸振能力，采用 V带传动能减小振动带来的影响．并且该工作机属于小功率、载荷变化不大，可以采用 V 带这种简单的结构，并且价格便宜，标准化程度高，大幅度降低了成本。减速器部分用单级圆柱齿轮减速器 三、 电动机的选择 1 、工作机输出功率WP =4KW 2、卷筒轴的转速 n=100r/min 3、传动效率 ：查《设计手册》P:5表1-7 ⑴弹性联轴器99.01 (2)斜齿轮传动：97.02 8级精度的一般齿轮传动(油润滑) (3)滚子轴承：99.03(一对) (4)V带传动：95.04 ⑸卷筒：96.05 总传动效率=1233 45=0.8498 4、电动机输入功率dP KWKWPPwd707.48498.04  5、由《设计手册》P:148表16-1 选Y132S-4型号电动机，主要技术数据如下： kWPw4 n =100r/min 99.01 97.02 99.03 95.04 96.05  =0.8498 dP =4.61kW Y132S-4 型号： 额定功率 5.5kw 满载转速1440r/min...
