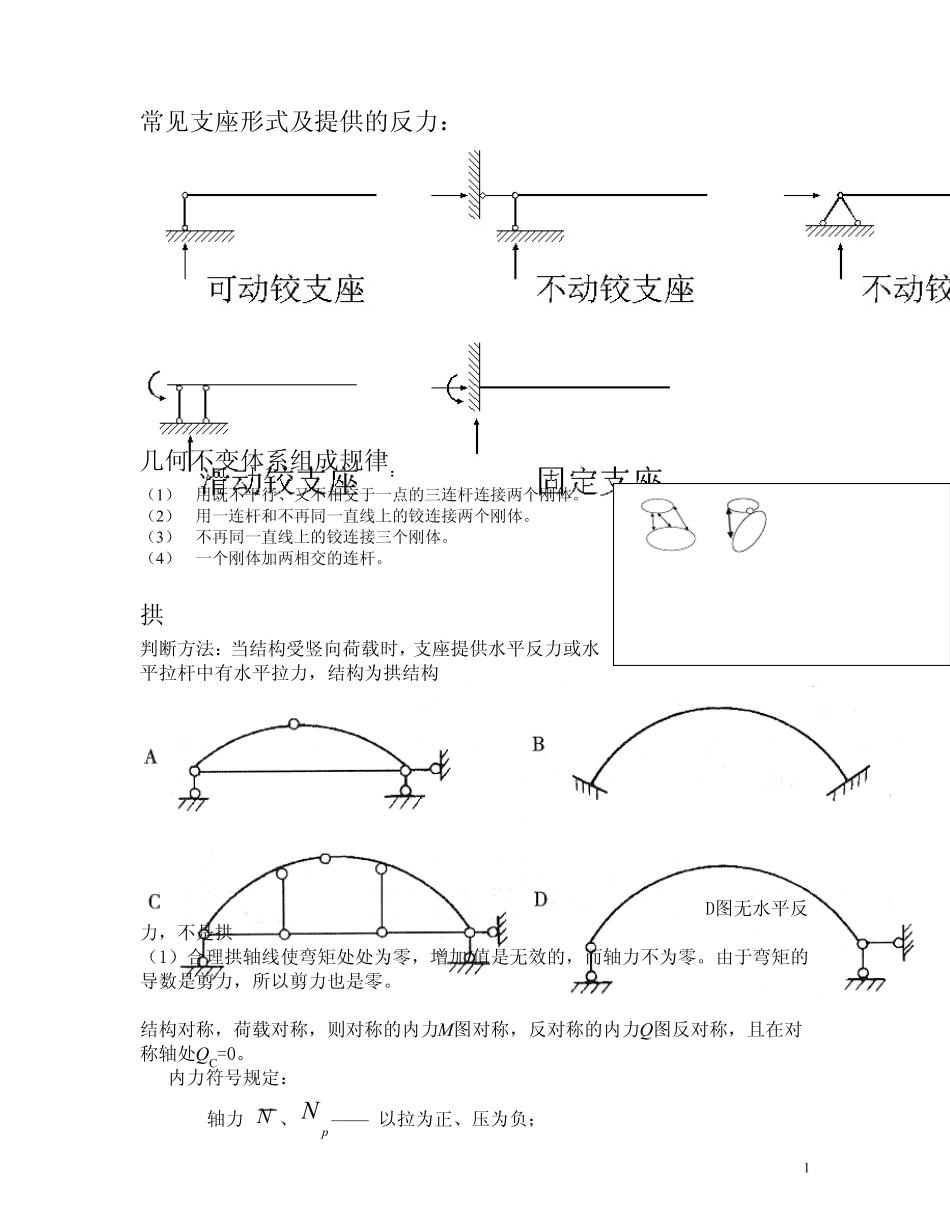

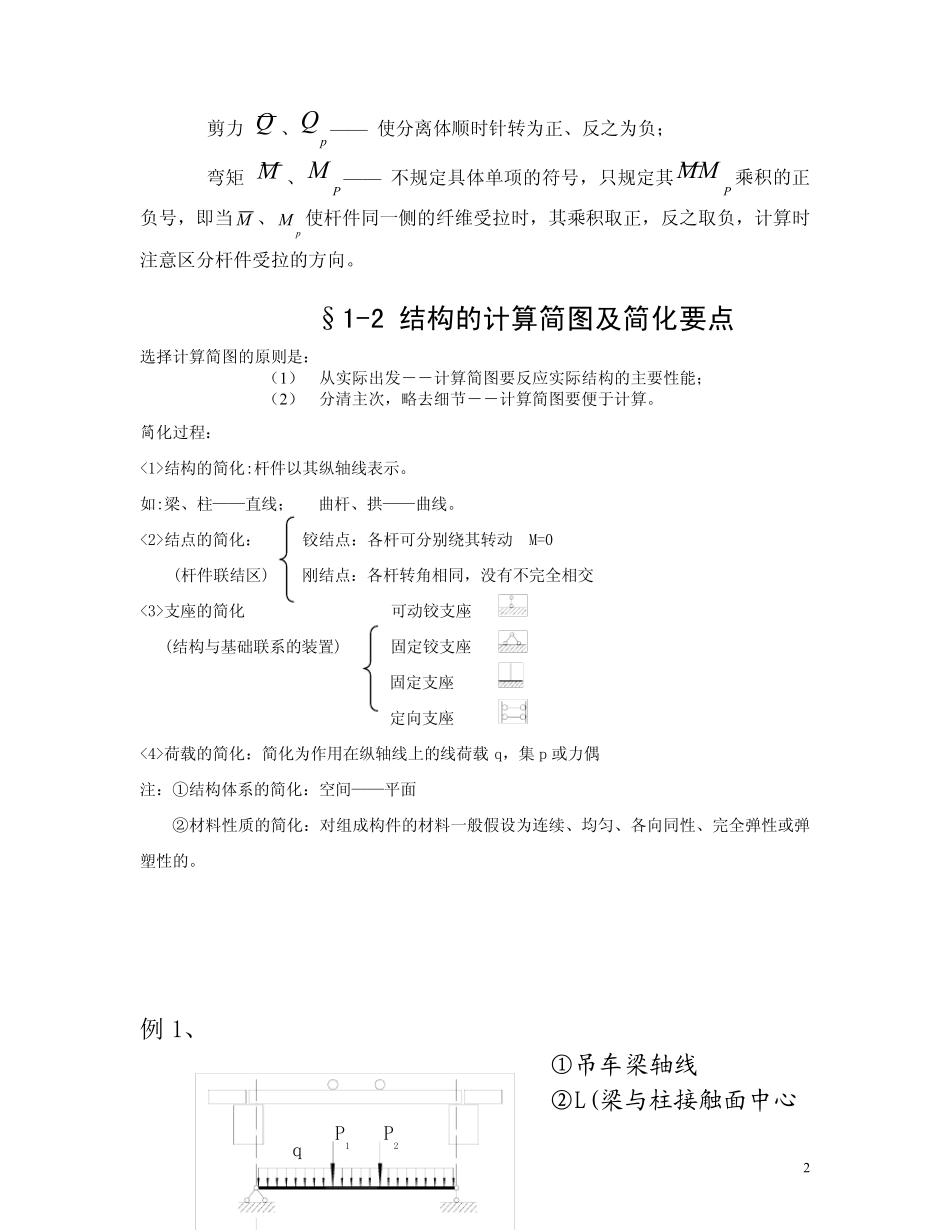

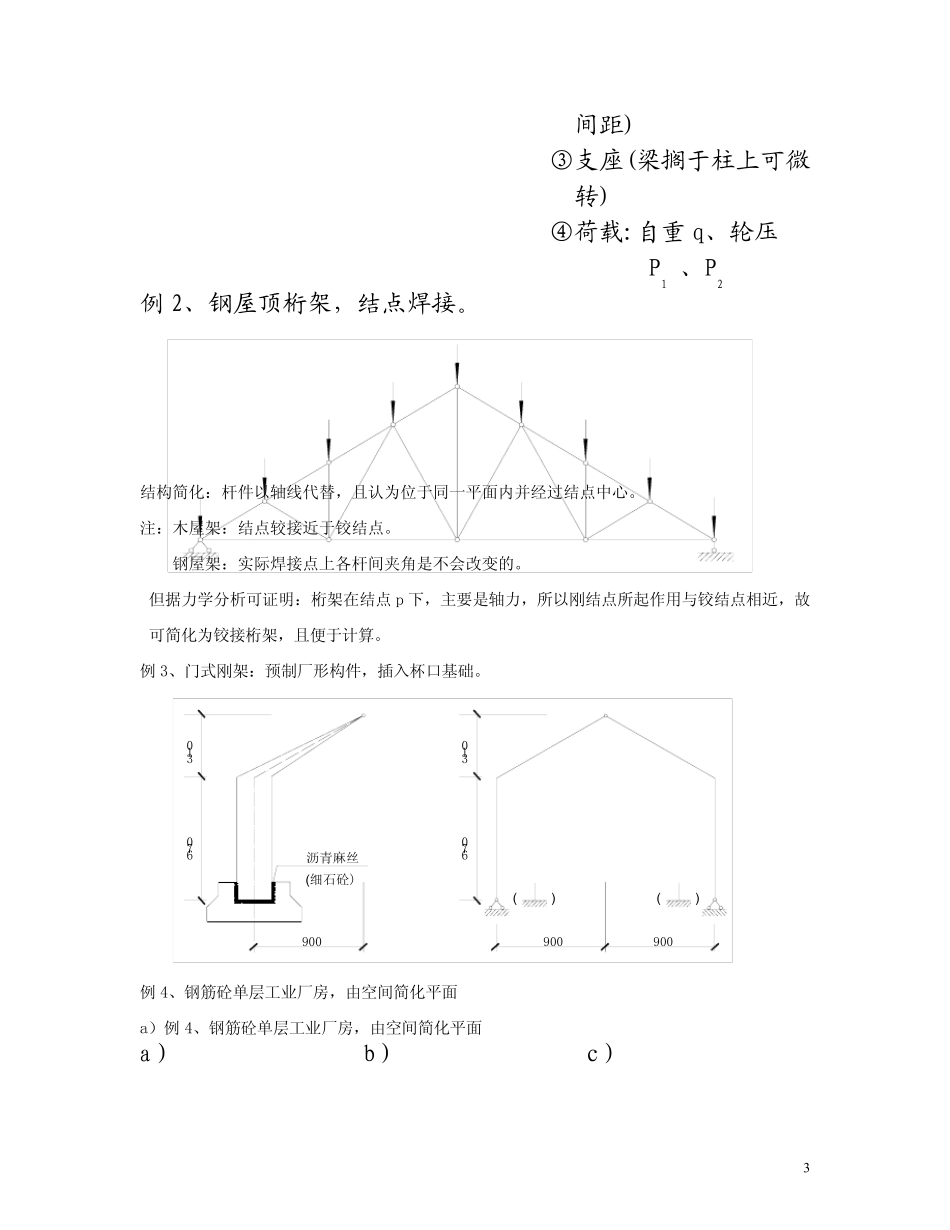

常见支座形式及提供的反力： 几何不变体系组成规律： （1） 用既不平行、又不相交于一点的三连杆连接两个刚体。 （2） 用一连杆和不再同一直线上的铰连接两个刚体。 （3） 不再同一直线上的铰连接三个刚体。 （4） 一个刚体加两相交的连杆。 拱 判断方法：当结构受竖向荷载时，支座提供水平反力或水平拉杆中有水平拉力，结构为拱结构 D图无水平反力，不是拱 （1）合理拱轴线使弯矩处处为零，增加I值是无效的，而轴力不为零。由于弯矩的导数是剪力，所以剪力也是零。 结构对称，荷载对称，则对称的内力M图对称，反对称的内力Q图反对称，且在对称轴处QC=0。 内力符号规定： 轴力 N 、— — 以拉为正、压为负； pN 1剪力 Q 、— — 使分离体顺时针转为正、反之为负； pQ弯矩 M 、— — 不规定具体单项的符号，只规定其PMPMM乘积的正负号，即当M 、使杆件同一侧的纤维受拉时，其乘积取正，反之取负，计算时注意区分杆件受拉的方向。 pM §1-2 结构的计算简图及简化要点 选择计算简图的原则是： （1） 从实际出发――计算简图要反应实际结构的主要性能； （2） 分清主次，略去细节――计算简图要便于计算。 简化过程： <1>结构的简化:杆件以其纵轴线表示。 如:梁、柱——直线； 曲杆、拱——曲线。 <2>结点的简化： 铰结点：各杆可分别绕其转动 M=0 (杆件联结区) 刚结点：各杆转角相同，没有不完全相交 <3>支座的简化 可动铰支座 (结构与基础联系的装置) 固定铰支座 固定支座 定向支座 <4>荷载的简化：简化为作用在纵轴线上的线荷载 q，集 p 或力偶 注：①结构体系的简化：空间——平面 ②材料性质的简化：对组成构件的材料一般假设为连续、均匀、各向同性、完全弹性或弹塑性的。 例 1、 ①吊车梁轴线 ②L(梁与柱接触面中心 2qP1P2间距) ③支座(梁搁于柱上可微转) ④荷载:自重q、轮压 P1 、P2例 2、钢屋顶桁架，结点焊接。 结构简化：杆件以轴线代替，且认为位于同一平面内并经过结点中心。 注：木屋架：结点较接近于铰结点。 钢屋架：实际焊接点上各杆间夹角是不会改变的。 但据力学分析可证明：桁架在结点p 下，主要是轴力，所以刚结点所起作用与铰结点相近，故可简化为铰接桁架，且便于计算。 例3、门式刚架：预制厂形构件，插入杯口基础。 例4、钢筋砼单层工业厂房，由空间简化平面 a）例4、钢筋砼单层工业厂房，由空间简化平面 a） b） c） 3310670900900900(...
