一级蜗杆减速箱说明书

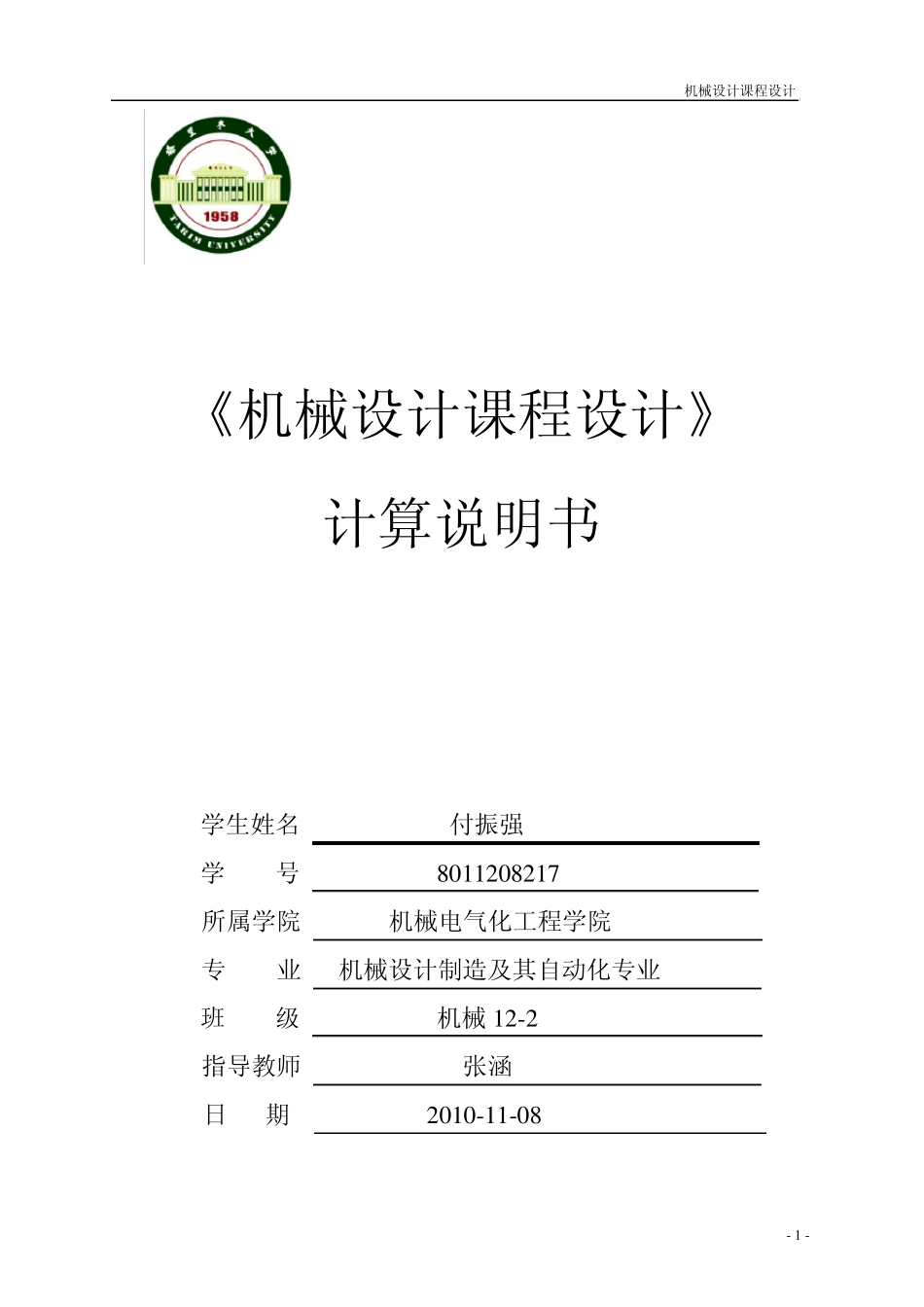

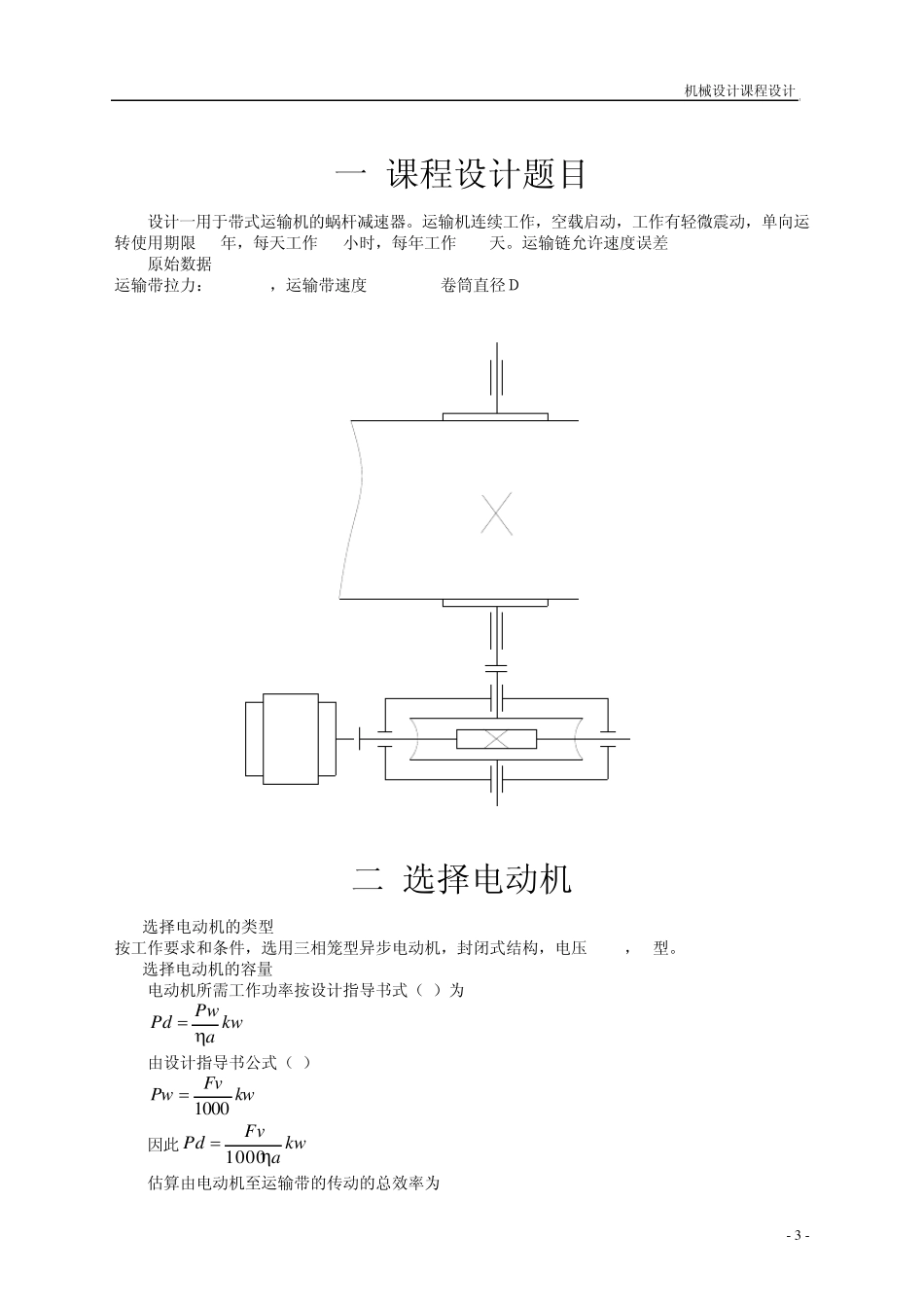

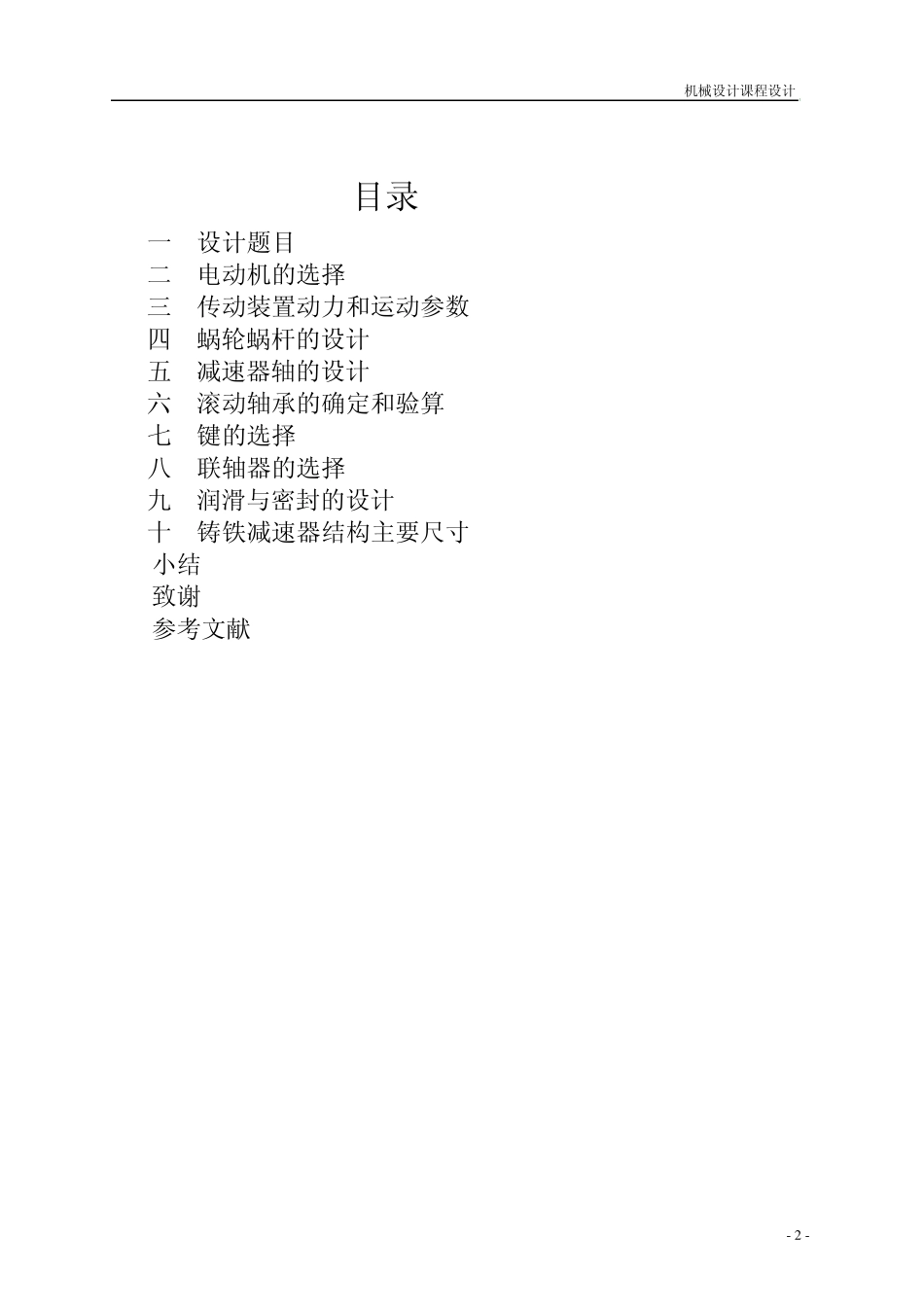

机械设计课程设计 - 1 - 《机械设计课程设计》 计算说明书 学生姓名 付振强 学 号 8 0 1 1 2 0 8 2 1 7 所属学院 机械电气化工程学院 专 业 机械设计制造及其自动化专业 班 级 机械1 2 -2 指导教师 张涵 日 期 2 0 1 0 -1 1 -0 8 机械设计课程设计 - 2 - 目录 一 设计题目--------------------------------3 二 电动机的选择----------------------------3 三 传动装置动力和运动参数 -----------------5 四 蜗轮蜗杆的设计--------------------------5 五 减速器轴的设计--------------------------9 六 滚动轴承的确定和验算--------------------13 七 键的选择--------------------------------14 八 联轴器的选择----------------------------15 九 润滑与密封的设计------------------------15 十 铸铁减速器结构主要尺寸------------------15 小结----------------------------------------17 致谢----------------------------------------18 参考文献------------------------------------19 机械设计课程设计 - 3 - 一 课程设计题目 设计一用于带式运输机的蜗杆减速器。运输机连续工作，空载启动，工作有轻微震动，单向运转使用期限 10年，每天工作 16小时，每年工作 300天。运输链允许速度误差 5% 原始数据 运输带拉力：F=2500N，运输带速度 v=1.5m/s卷筒直径Ｄ=400mm 二 选择电动机 2.1 选择电动机的类型 按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压 380V，Y型。 2.2 选择电动机的容量 电动机所需工作功率按设计指导书式（1）为 kwaPwPd 由设计指导书公式（2） kwFvPw1000 因此kwaFvPd1 0 0 0 估算由电动机至运输带的传动的总效率为 机械设计课程设计 - 4 - 433221a 21为联轴器的传动效率根据设计指导书参考表1初选 99.01 2为蜗杆传动的传动效率 8.02 33为轴承的传动效率出处 98.03 4为卷筒的传动效率出处 96.04  71.096.098.08.099.01312a kwFvadP32.571.010005.15.21000103 2.3 确定电动机的转速 由已知可以计算出卷筒的转速为 min62.714005.1100060100060rDvn 按设计指导书表1推荐的合理范围，蜗杆传动选择为闭式 （闭式为减速器的结构形式），且选择采用双头传动，同时可...
