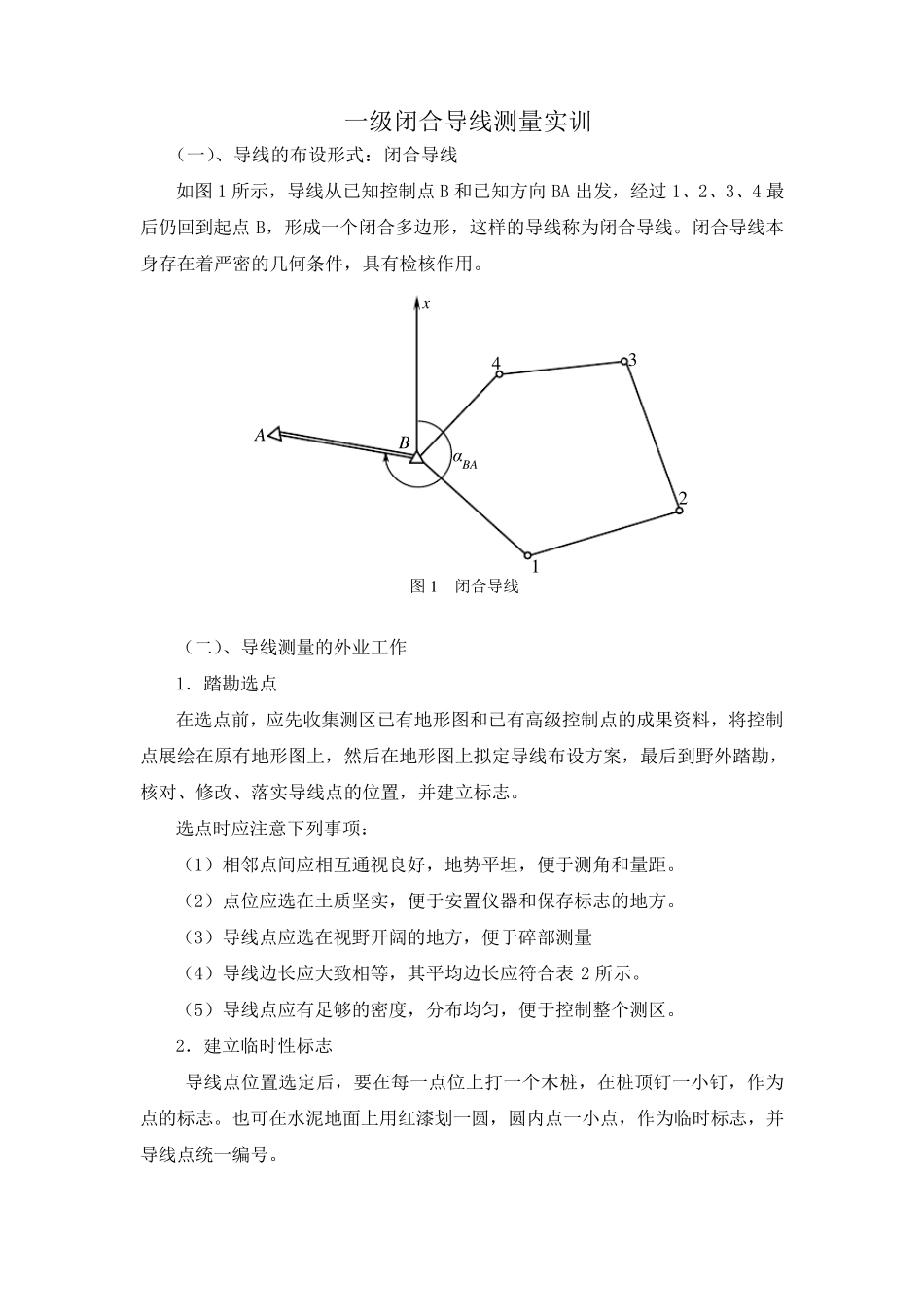

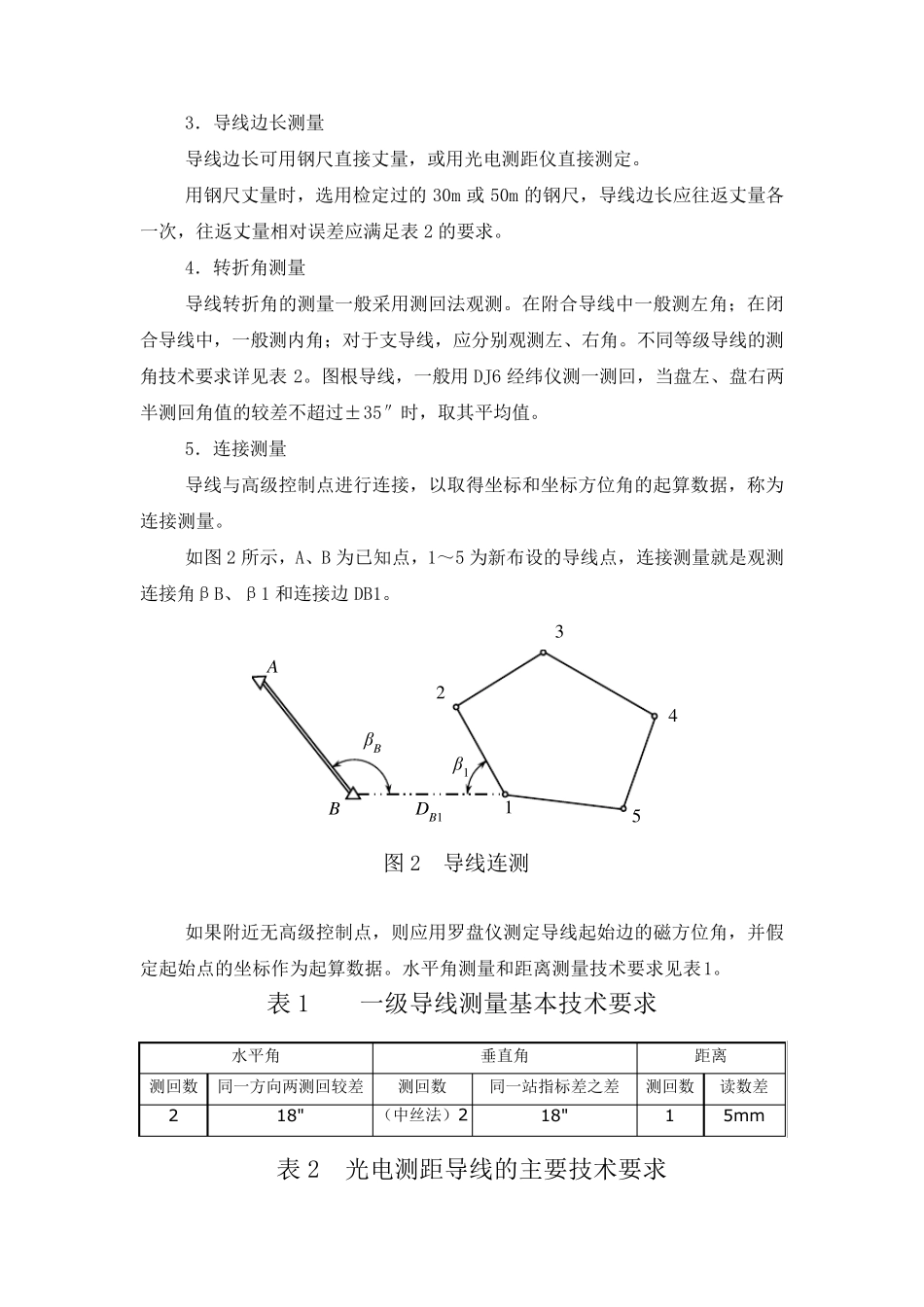

一级闭合导线测量实训 (一)、导线的布设形式:闭合导线 如图 1 所示,导线从已知控制点 B 和已知方向 BA 出发,经过 1、2、3、4 最后仍回到起点 B,形成一个闭合多边形,这样的导线称为闭合导线。闭合导线本身存在着严密的几何条件,具有检核作用。 (二)、导线测量的外业工作 1.踏勘选点 在选点前,应先收集测区已有地形图和已有高级控制点的成果资料,将控制点展绘在原有地形图上,然后在地形图上拟定导线布设方案,最后到野外踏勘,核对、修改、落实导线点的位置,并建立标志。 选点时应注意下列事项: (1)相邻点间应相互通视良好,地势平坦,便于测角和量距。 (2)点位应选在土质坚实,便于安置仪器和保存标志的地方。 (3)导线点应选在视野开阔的地方,便于碎部测量 (4)导线边长应大致相等,其平均边长应符合表2 所示。 (5)导线点应有足够的密度,分布均匀,便于控制整个测区。 2.建立临时性标志 导线点位置选定后,要在每一点位上打 一个木 桩 ,在桩 顶 钉 一小 钉 ,作为点的标志。也 可 在水 泥 地面 上用红 漆 划 一圆 ,圆 内 点一小 点,作为临时标志,并导线点统 一编 号 。 x A B 1 2 3 4 αBA 图 1 闭合导线 3.导线边长测量 导线边长可用钢尺直接丈量,或用光电测距仪直接测定。 用钢尺丈量时,选用检定过的30m 或50m 的钢尺,导线边长应往返丈量各一次,往返丈量相对误差应满足表2 的要求。 4.转折角测量 导线转折角的测量一般采用测回法观测。在附合导线中一般测左角;在闭合导线中,一般测内角;对于支导线,应分别观测左、右角。不同等级导线的测角技术要求详见表2。图根导线,一般用DJ6 经纬仪测一测回,当盘左、盘右两半测回角值的较差不超过±35″时,取其平均值。 5.连接测量 导线与高级控制点进行连接,以取得坐标和坐标方位角的起算数据,称为连接测量。 如图2 所示,A、B 为已知点,1~5 为新布设的导线点,连接测量就是观测连接角βB、β1 和连接边DB1。 如果附近无高级控制点,则应用罗盘仪测定导线起始边的磁方位角,并假定起始点的坐标作为起算数据。水平角测量和距离测量技术要求见表1。 表1 一级导线测量基本技术要求 水平角 垂直角 距离 测回数 同一方向两测回较差 测回数 同一站指标差之差 测回数 读数差 2 18" (中丝法)2 18" 1 5m m 表2 光电测距导线的主要技术要求 A B D B1 βB β1...
