一起用面包板自制Arduino吧

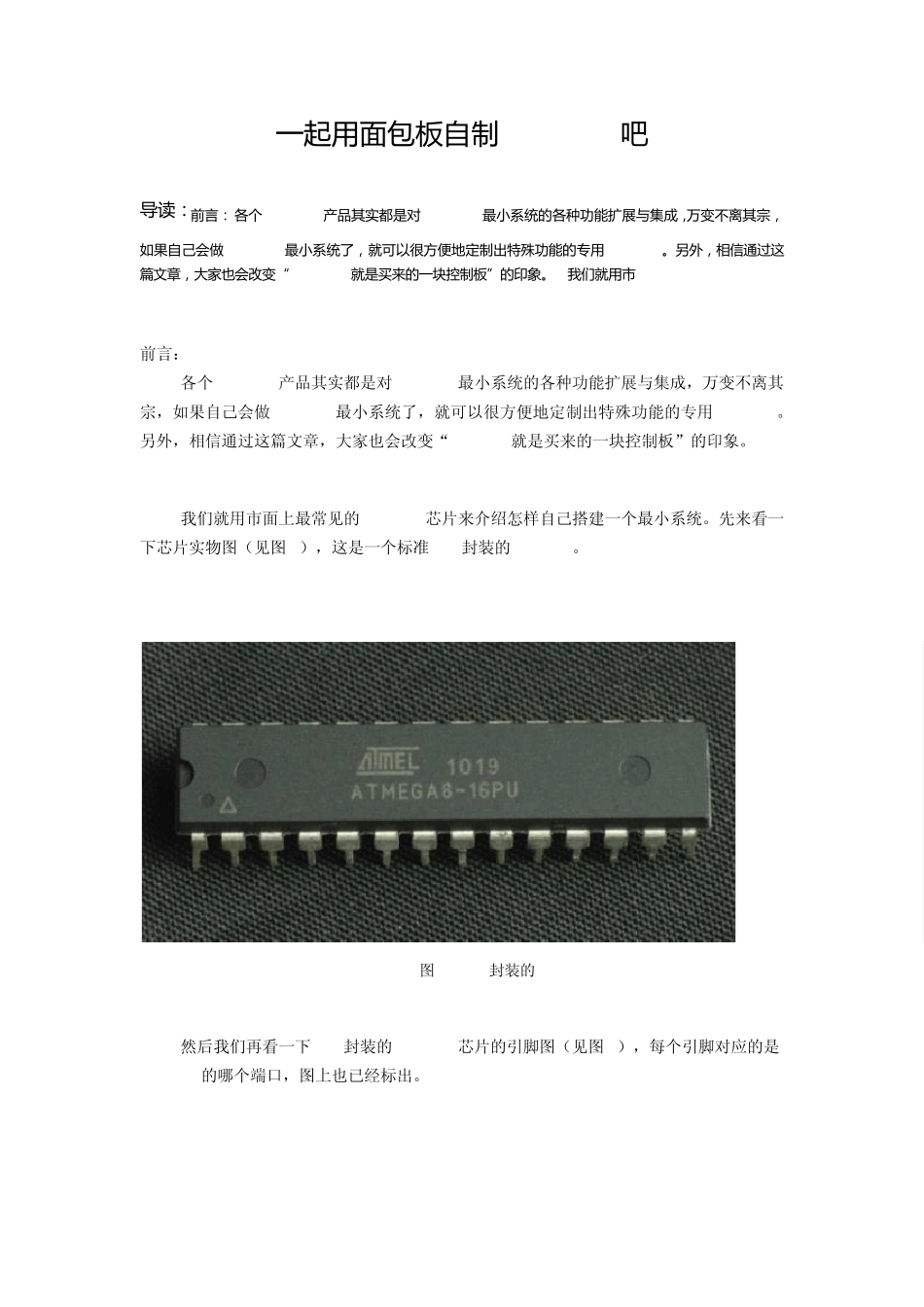

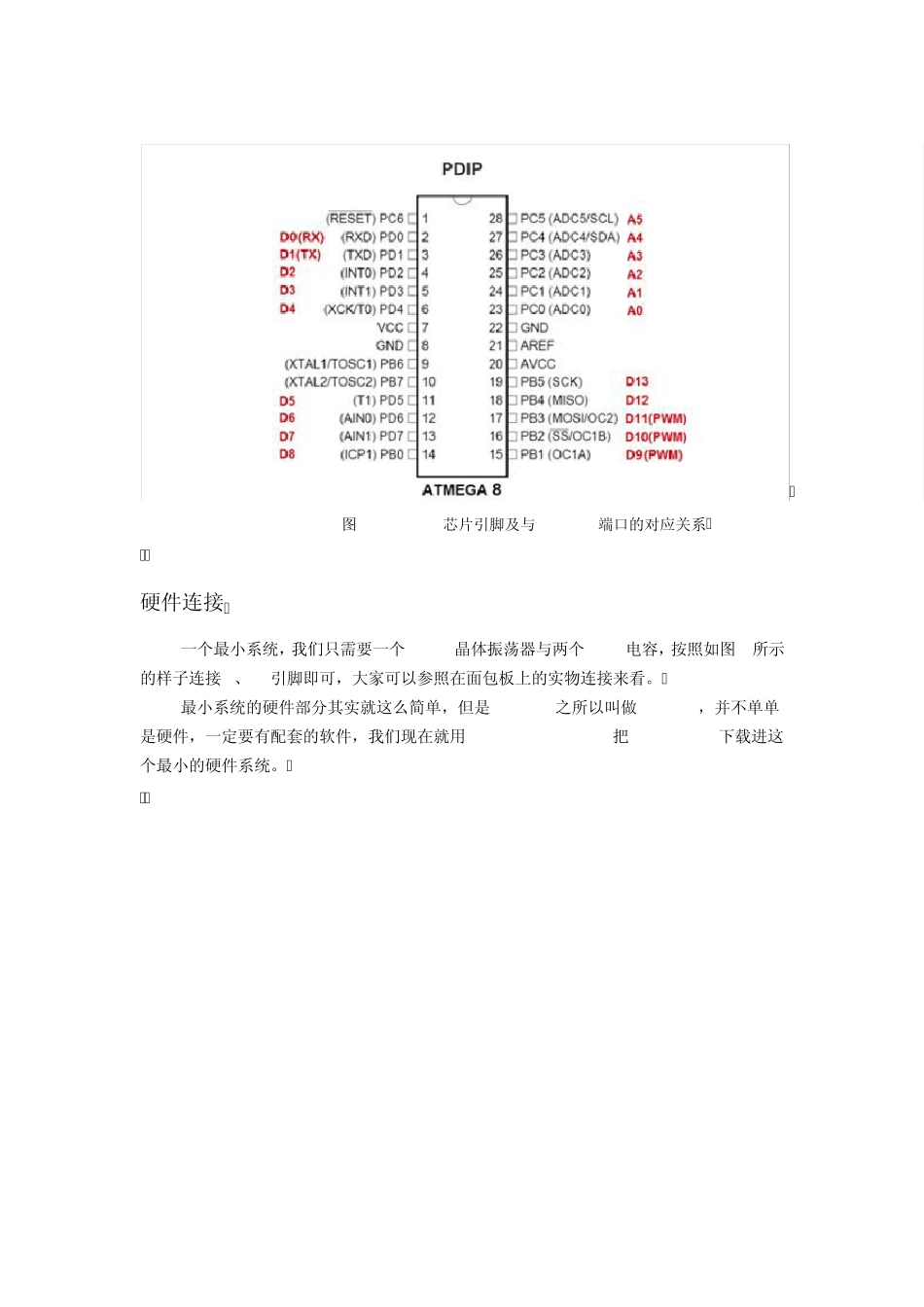

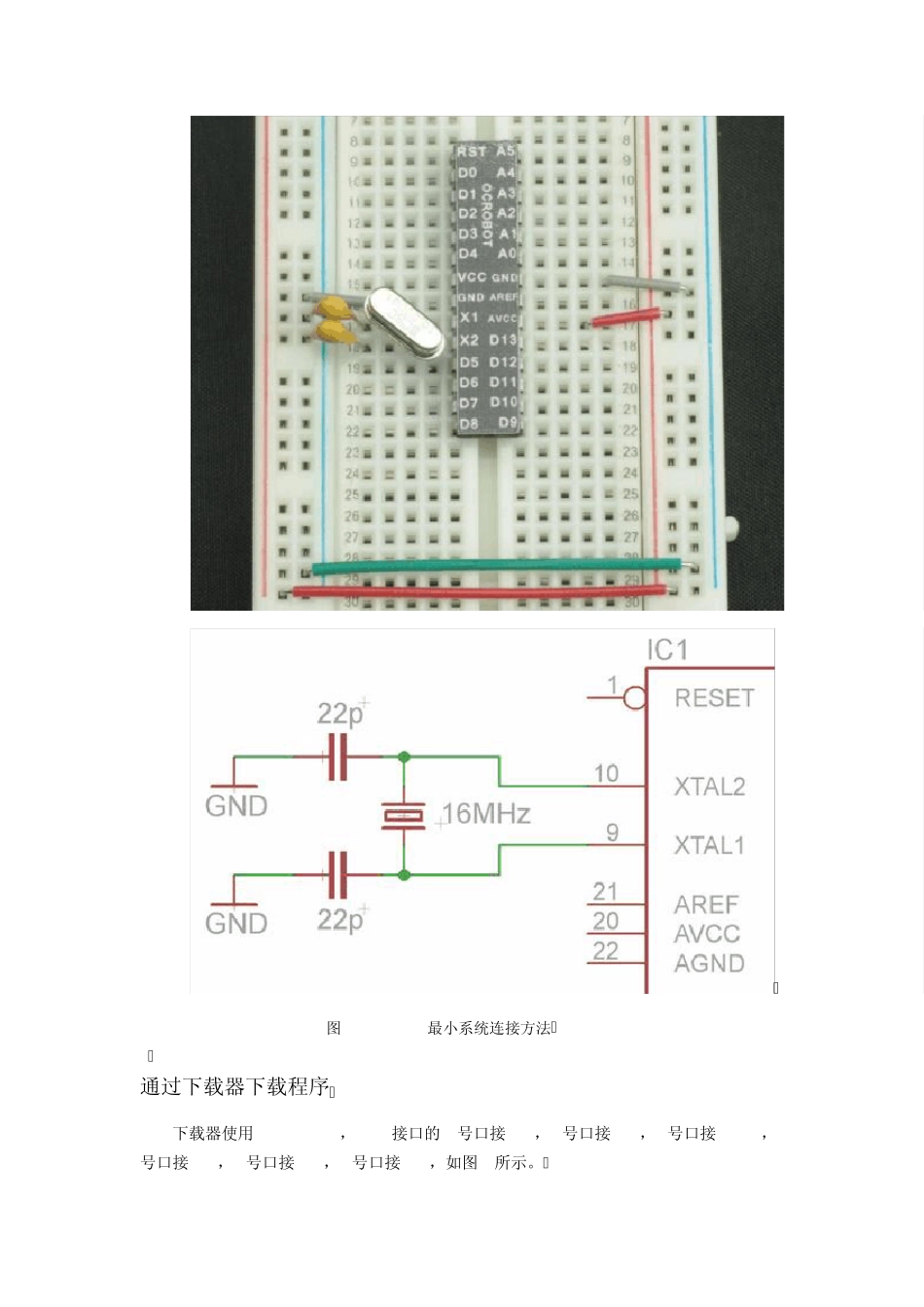

一 起 用 面 包 板 自 制 Arduino吧 导 读 ： 前 言 ： 各 个 Arduino产 品 其 实 都 是 对Arduino最 小 系 统 的 各 种 功 能 扩 展 与 集 成 ， 万 变 不 离 其 宗 ，如 果 自 己 会 做 Arduino最 小 系 统 了 ， 就 可 以 很 方 便 地 定 制 出 特 殊 功 能 的 专 用 Arduino。 另 外 ， 相 信 通 过 这篇 文 章 ， 大 家 也 会 改 变 “ Arduino就 是 买来的 一 块控制 板 ”的 印象。 我们就 用 市.. 前言： 各个Arduino产品其实都是对Arduino最小系统的各种功能扩展与集成，万变不离其宗，如果自己会做Arduino最小系统了，就可以很方便地定制出特殊功能的专用Arduino。另外，相信通过这篇文章，大家也会改变“Arduino就是买来的一块控制板”的印象。 我们就用市面上最常见的ATmega8芯片来介绍怎样自己搭建一个最小系统。先来看一下芯片实物图（见图 1），这是一个标准 DIP封装的ATmega8。 图 1 DIP封装的ATmega8 然后我们再看一下 DIP封装的ATmega8芯片的引脚图（见图 2），每个引脚对应的是Arduino的哪个端口，图上也已经标出。 图2 ATmega8芯片引脚及与Arduino端口的对应关系 硬件连接 一个最小系统，我们只需要一个16MHz晶体振荡器与两个22pF电容，按照如图3所示的样子连接9、10引脚即可，大家可以参照在面包板上的实物连接来看。 最小系统的硬件部分其实就这么简单，但是 Arduino之所以叫做 Arduino，并不单单是硬件，一定要有配套的软件，我们现在就用 Arduino 1.0.1 IDE把 Bootloader下载进这个最小的硬件系统。 图3 Arduino最小系统连接方法 通过下载器下载程序 下载器使用USBTINYISP，ICSP接口的1号口接D12，3号口接D13，5号口接RESET，2号口接VCC，3号口接D11，6号口接GND，如图4所示。 图4 Arduino最小系统与USBTINYISP下载器连接 先把USB线接上，给USBTINYISP安装驱动后，我们点击进入Arduino 1.0.1 IDE，“板卡”选择“Arduino NG or older w/ATmega8”，“编程器”选择 USBTINYSIP，点击“烧写Bootloader”，就可以看到下载器的 BUSY灯开始亮，过不到 1分钟后，Bootloader就下载好了，如图5所示。 图5 下载Bootloader 然后我们打开官方例子里的BLINK代码，如图6所示，也就是让D13引脚输出1s高电平，然后输出1s低电平，循环往复，如果D13引脚接上一个LED，就会有闪烁的效果。...
