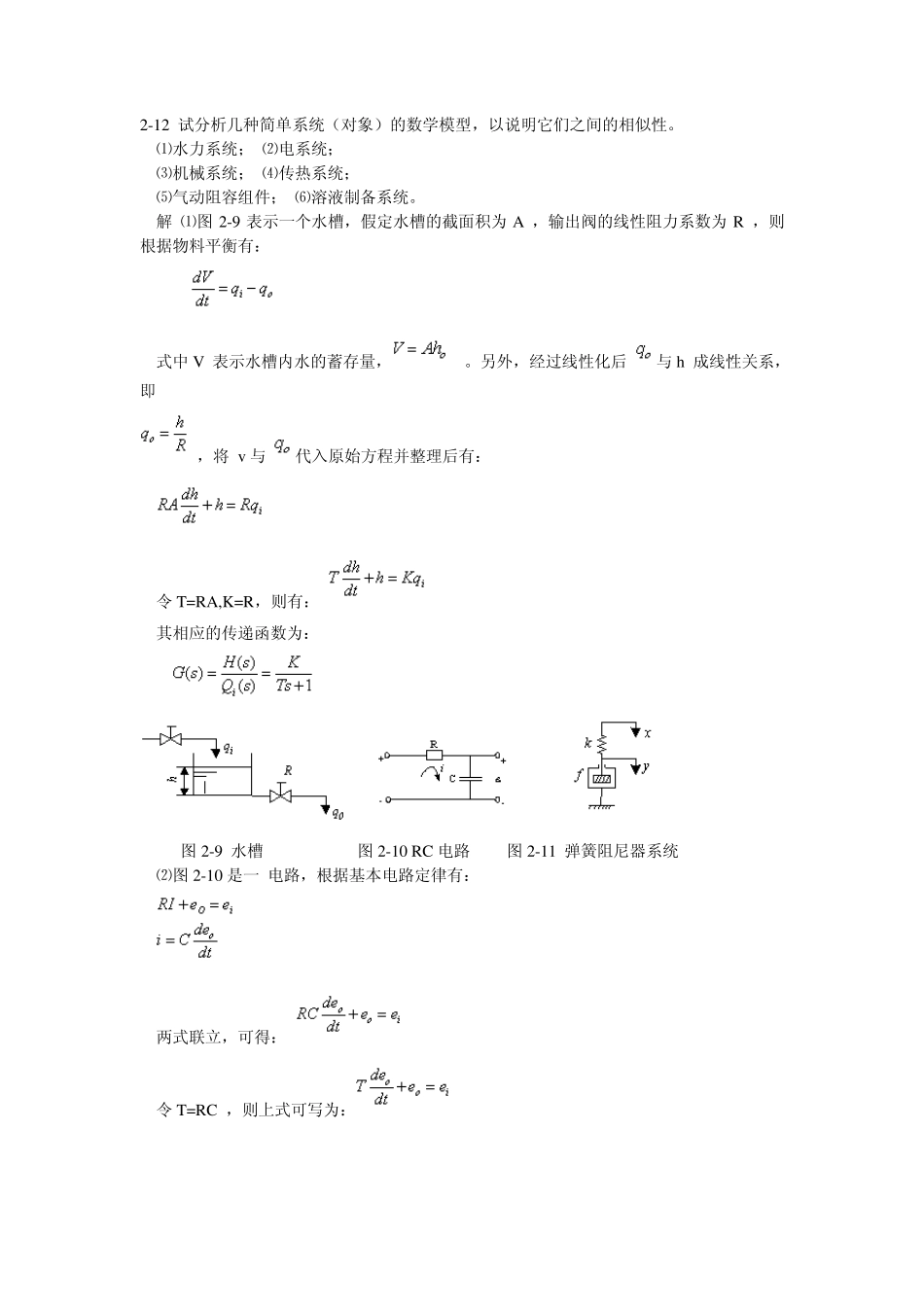

2-12 试分析几种简单系统(对象)的数学模型,以说明它们之间的相似性。 ⑴水力系统; ⑵电系统; ⑶机械系统; ⑷传热系统; ⑸气动阻容组件; ⑹溶液制备系统。 解 ⑴图 2-9 表示一个水槽,假定水槽的截面积为 A ,输出阀的线性阻力系数为 R ,则根据物料平衡有: 式中 V 表示水槽内水的蓄存量, 。另外,经过线性化后 与 h 成线性关系,即 ,将 v与 代入原始方程并整理后有: 令 T=RA,K=R,则有: 其相应的传递函数为: 图 2-9 水槽 图 2-10 RC 电路 图 2-11 弹簧阻尼器系统 ⑵图 2-10 是一 电路,根据基本电路定律有: 两式联立,可得: 令 T=RC ,则上式可写为: 其相应的传递函数为: ⑶图 2-11 所示这一弹簧阻尼器系统。在弹簧的上端有一位多 ,其下端就会有一位移 。 由于弹簧所受的力与变形成正比,故有:F=k(x-y) 式中 F 为力, 为弹簧的刚度。 对于阻尼器来说,假设其产生的摩擦力与运动速度成正比,有: 式中 为阻尼器的粘性摩擦系数。 由于作用在阻尼器上的力与作用在弹簧上的力是相等的,所以有: 可写成: 其相应的传递函数为 如果令,则: ⑷图 2-12 所示为一水银温度计。为了建立温度计的测量值与被测温度之间的数学模型,我们忽略温度计玻璃本身的热容,只考虑温度计内水银的热容。水银具有的热量 Q 为:Q=McT 式中 M——水银的重量; c——水银的比热容。 单位时间由周围环境(温度为 )传给水银温度计的热量应该等水银内蓄存热量的变化率,因此可写成下列式子: 式中 a——水银温度计的等效导热系数; F——水银温度计的外表面积。 上述方程式可改写为: 如令 ,则有: 其相应有传递函数G(s)为: 图2-12 水银温度计 ⑸图2-13 所示为一气动阻容组件,由一个气阻 R 与一个气容 C 组成。当输入压力 增加时,气体将通过气阻慢慢进入气室,使气室内的压力也逐渐增加,直至为止。 当气压变化不大,气流气量不大时,通过气阻的气流量将与气阻两端的压差成正比,即: 式中 R——气阻值; 图2-13 气动阻容组件 G——通过气阻的气体质量流 由于气体进入气室,将使气室中的气体密度增加,根据物料平衡,单位时间进入气容的气体量应该等于气室中气体蓄存量的变化率,即: (2-2) 式中 V——气室体积; P——气室内气体密度。 因为气体压力不高,气室中的气体可近似看做理想气体,故符合理想气体状态方程,即: (2-3) 式中 n...
