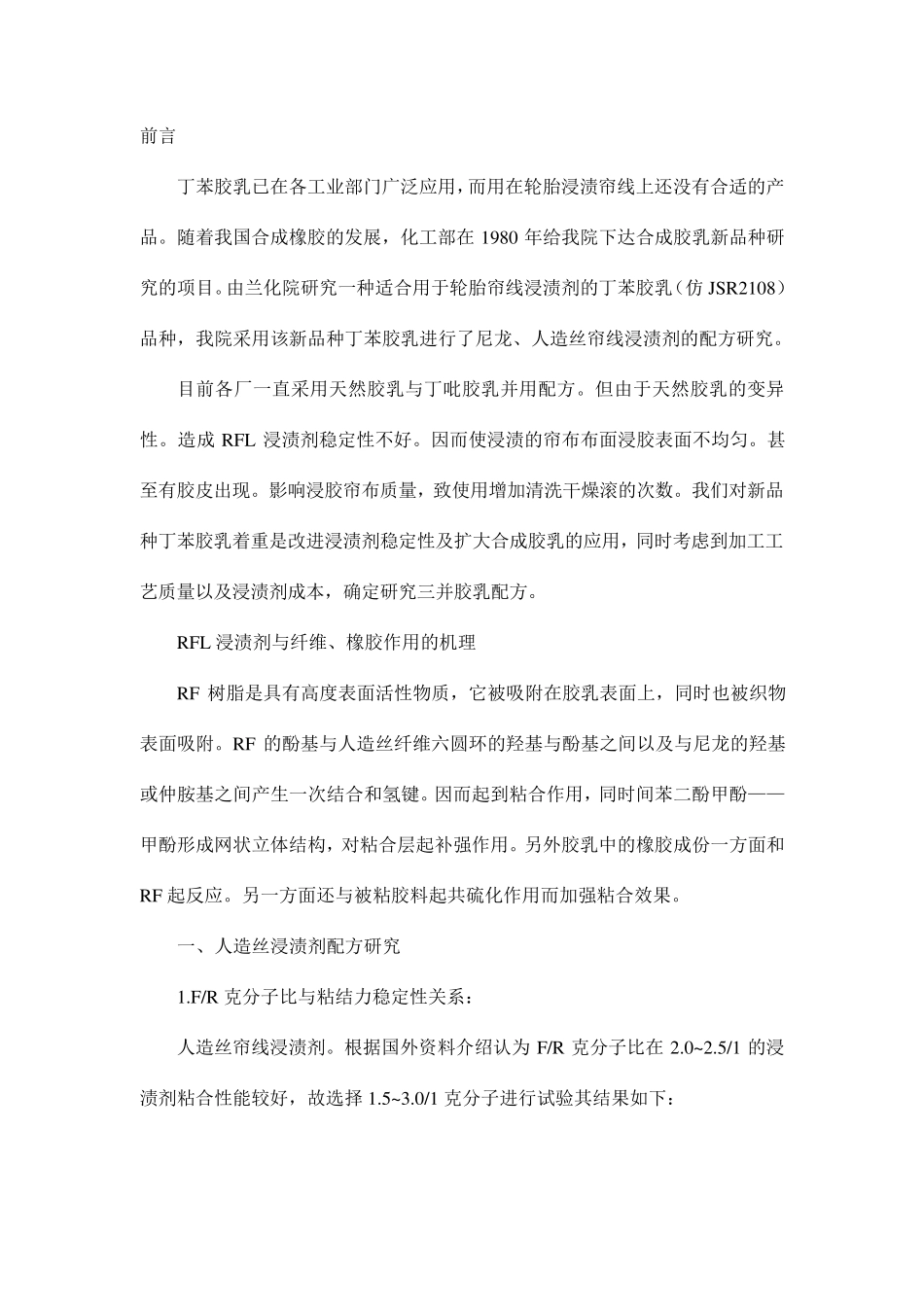

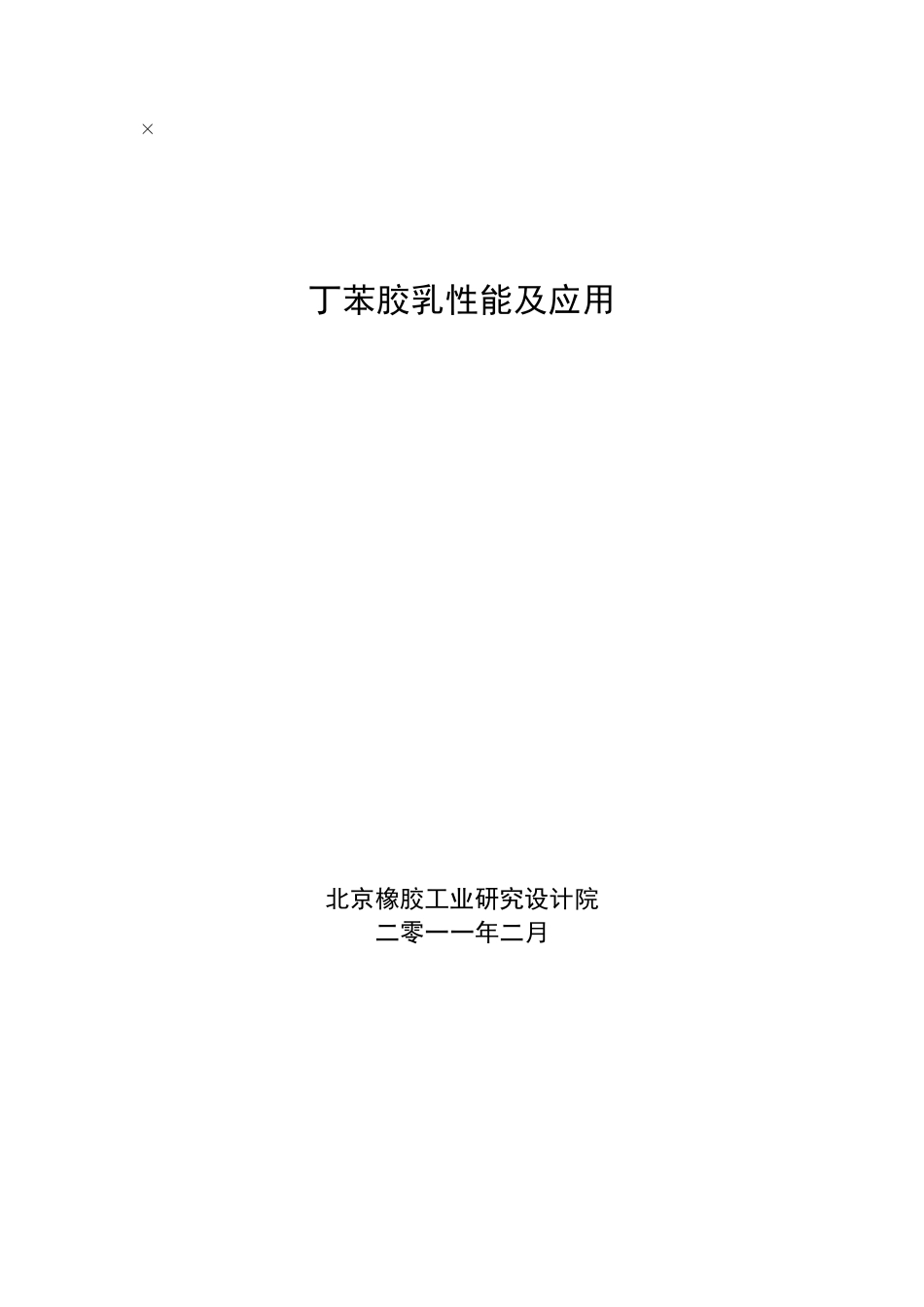

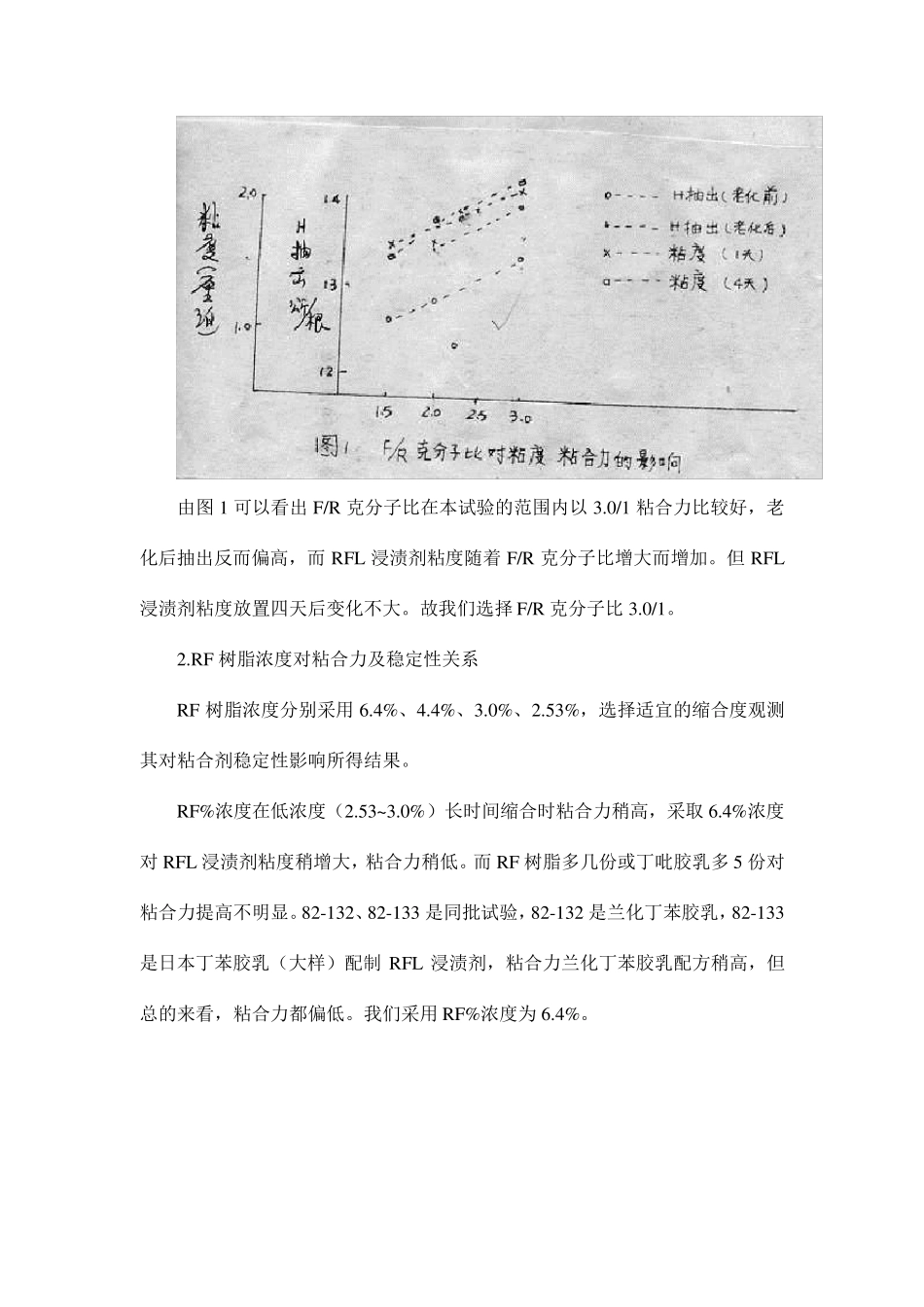

× 丁苯胶乳性能及应用 北京橡胶工业研究设计院 二零一一年二月 前言 丁苯胶乳已在各工业部门广泛应用，而用在轮胎浸渍帘线上还没有合适的产品。随着我国合成橡胶的发展，化工部在 1980 年给我院下达合成胶乳新品种研究的项目。由兰化院研究一种适合用于轮胎帘线浸渍剂的丁苯胶乳（仿 JSR2108）品种，我院采用该新品种丁苯胶乳进行了尼龙、人造丝帘线浸渍剂的配方研究。 目前各厂一直采用天然胶乳与丁吡胶乳并用配方。但由于天然胶乳的变异性。造成 RFL 浸渍剂稳定性不好。因而使浸渍的帘布布面浸胶表面不均匀。甚至有胶皮出现。影响浸胶帘布质量，致使用增加清洗干燥滚的次数。我们对新品种丁苯胶乳着重是改进浸渍剂稳定性及扩大合成胶乳的应用，同时考虑到加工工艺质量以及浸渍剂成本，确定研究三并胶乳配方。 RFL 浸渍剂与纤维、橡胶作用的机理 RF 树脂是具有高度表面活性物质，它被吸附在胶乳表面上，同时也被织物表面吸附。RF 的酚基与人造丝纤维六圆环的羟基与酚基之间以及与尼龙的羟基或仲胺基之间产生一次结合和氢键。因而起到粘合作用，同时间苯二酚甲酚——甲酚形成网状立体结构，对粘合层起补强作用。另外胶乳中的橡胶成份一方面和RF 起反应。另一方面还与被粘胶料起共硫化作用而加强粘合效果。 一、人造丝浸渍剂配方研究 1.F/R 克分子比与粘结力稳定性关系： 人造丝帘线浸渍剂。根据国外资料介绍认为 F/R 克分子比在 2.0~2.5/1 的浸渍剂粘合性能较好，故选择 1.5~3.0/1 克分子进行试验其结果如下： 由图1 可以看出F/R 克分子比在本试验的范围内以3.0/1 粘合力比较好，老化后抽出反而偏高，而RFL 浸渍剂粘度随着F/R 克分子比增大而增加。但RFL浸渍剂粘度放置四天后变化不大。故我们选择F/R 克分子比3.0/1。 2.RF 树脂浓度对粘合力及稳定性关系 RF 树脂浓度分别采用6.4%、4.4%、3.0%、2.53%，选择适宜的缩合度观测其对粘合剂稳定性影响所得结果。 RF%浓度在低浓度（2.53~3.0%）长时间缩合时粘合力稍高，采取 6.4%浓度对RFL 浸渍剂粘度稍增大，粘合力稍低。而RF 树脂多几份或丁吡胶乳多 5 份对粘合力提高不明显。82-132、82-133 是同批试验，82-132 是兰化丁苯胶乳，82-133是日本丁苯胶乳（大样）配制 RFL 浸渍剂，粘合力兰化丁苯胶乳配方稍高，但总的来看，粘合力都偏低。我们采用RF%浓度为 6.4%。 表一 不同浓度树脂含量以及F/R 克分子对比试验 编号 RF% RF/L VF/SBR/NR RFL%...
