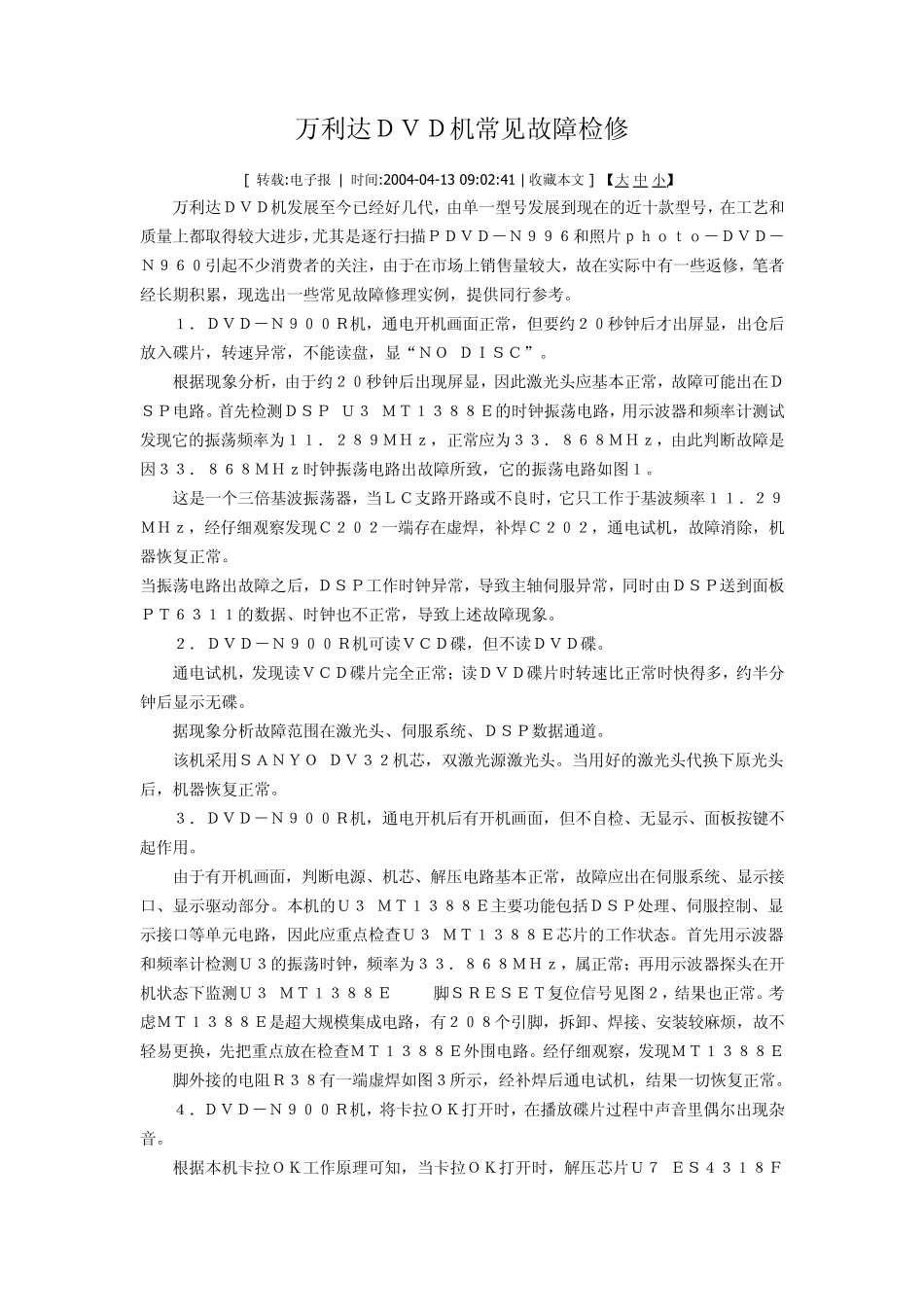

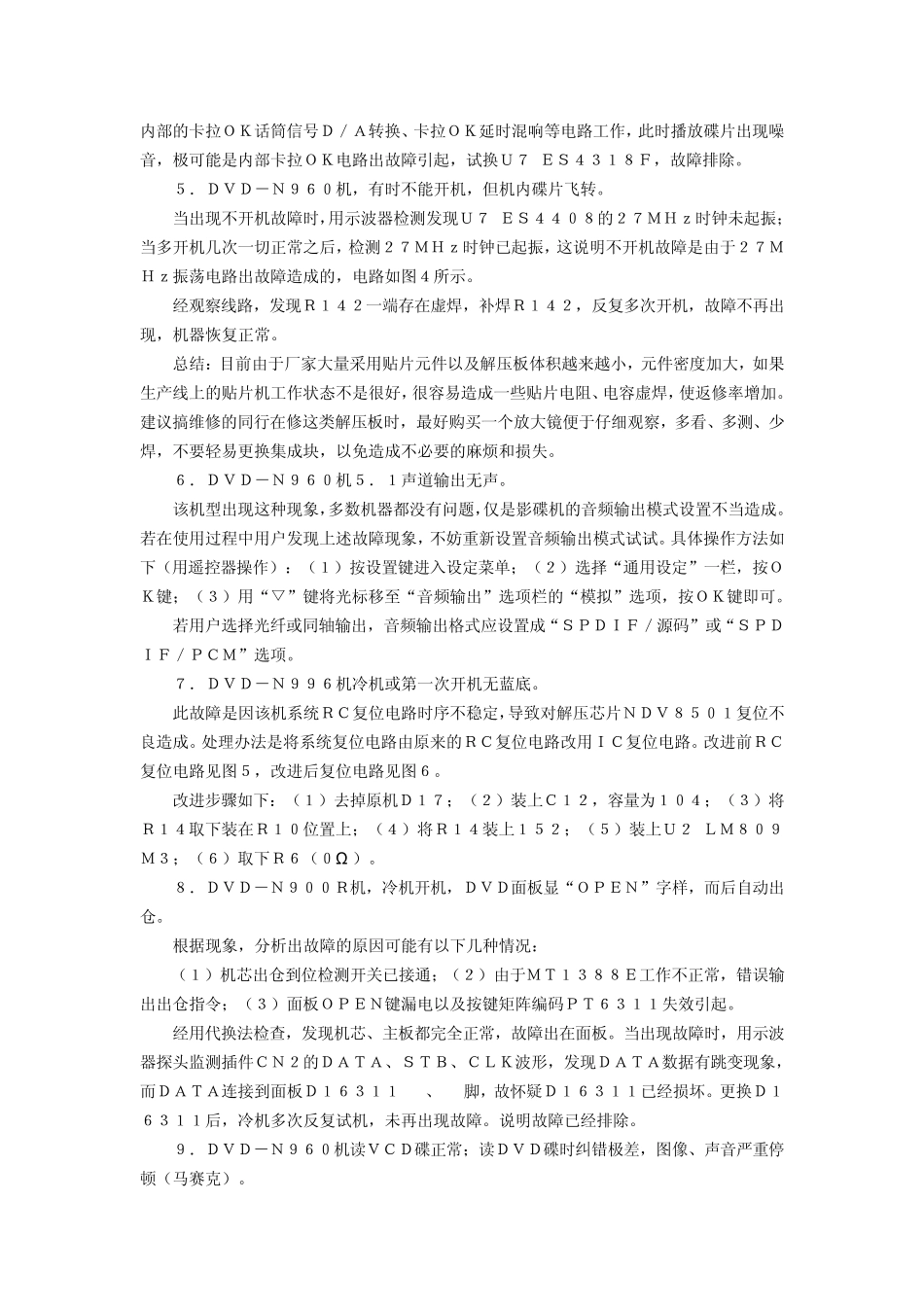

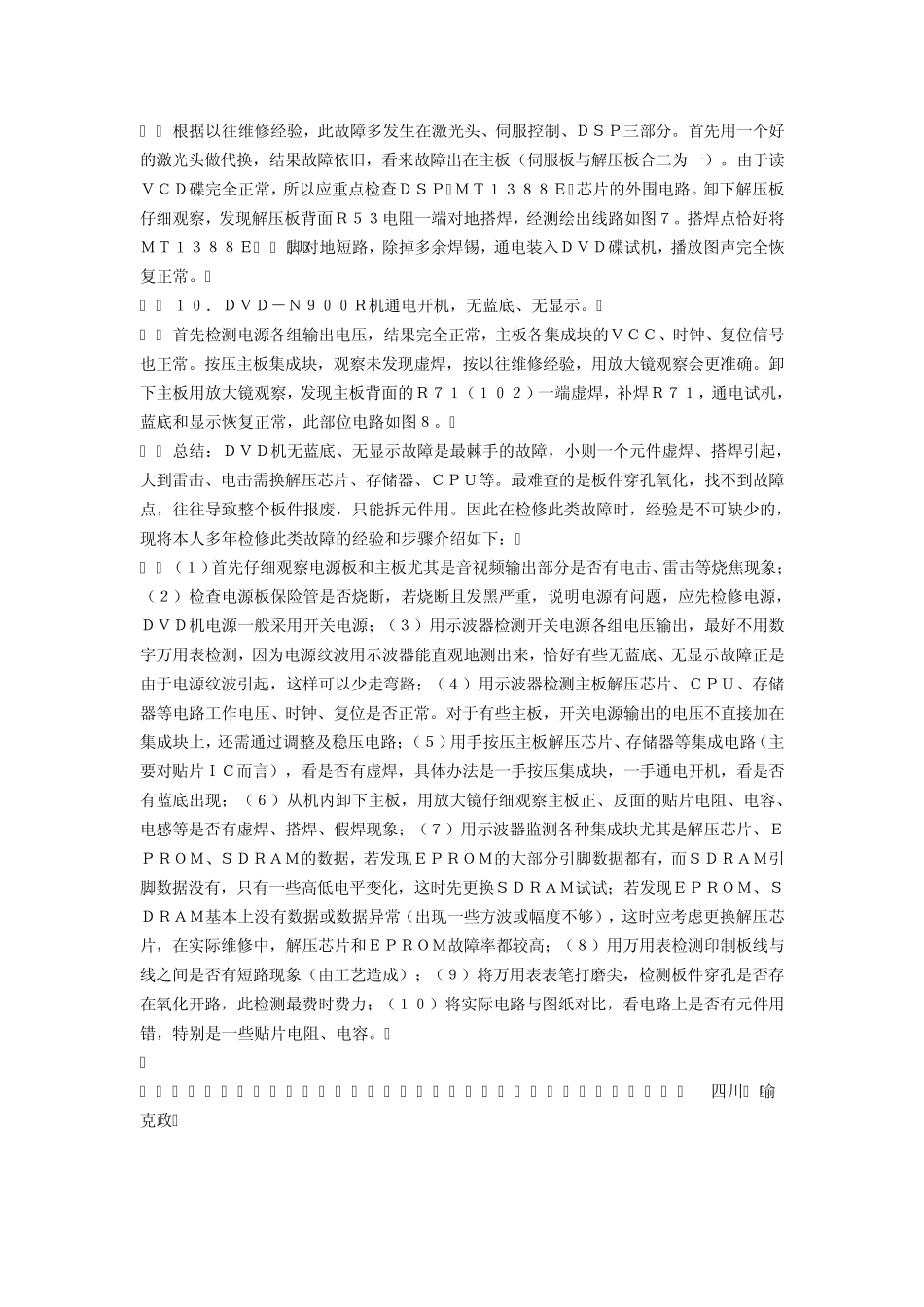

万利达ＤＶＤ机常见故障检修 [ 转载:电子报 | 时间:2004-04-13 09:02:41 | 收藏本文 ] 【大 中 小】 万利达ＤＶＤ机发展至今已经好几代，由单一型号发展到现在的近十款型号，在工艺和质量上都取得较大进步，尤其是逐行扫描ＰＤＶＤ－Ｎ９９６和照片ｐｈｏｔｏ－ＤＶＤ－Ｎ９６０引起不少消费者的关注，由于在市场上销售量较大，故在实际中有一些返修，笔者经长期积累，现选出一些常见故障修理实例，提供同行参考。 １．ＤＶＤ－Ｎ９００Ｒ机，通电开机画面正常，但要约２０秒钟后才出屏显，出仓后放入碟片，转速异常，不能读盘，显“ＮＯ ＤＩＳＣ”。 根据现象分析，由于约２０秒钟后出现屏显，因此激光头应基本正常，故障可能出在ＤＳＰ电路。首先检测ＤＳＰ Ｕ３ ＭＴ１３８８Ｅ的时钟振荡电路，用示波器和频率计测试发现它的振荡频率为１１．２８９ＭＨｚ，正常应为３３．８６８ＭＨｚ，由此判断故障是因３３．８６８ＭＨｚ时钟振荡电路出故障所致，它的振荡电路如图１。 这是一个三倍基波振荡器，当ＬＣ支路开路或不良时，它只工作于基波频率１１．２９ＭＨｚ，经仔细观察发现Ｃ２０２一端存在虚焊，补焊Ｃ２０２，通电试机，故障消除，机器恢复正常。 当振荡电路出故障之后，ＤＳＰ工作时钟异常，导致主轴伺服异常，同时由ＤＳＰ送到面板ＰＴ６３１１的数据、时钟也不正常，导致上述故障现象。 ２．ＤＶＤ－Ｎ９００Ｒ机可读ＶＣＤ碟，但不读ＤＶＤ碟。 通电试机，发现读ＶＣＤ碟片完全正常；读ＤＶＤ碟片时转速比正常时快得多，约半分钟后显示无碟。 据现象分析故障范围在激光头、伺服系统、ＤＳＰ数据通道。 该机采用ＳＡＮＹＯ ＤＶ３２机芯，双激光源激光头。当用好的激光头代换下原光头后，机器恢复正常。 ３．ＤＶＤ－Ｎ９００Ｒ机，通电开机后有开机画面，但不自检、无显示、面板按键不起作用。 由于有开机画面，判断电源、机芯、解压电路基本正常，故障应出在伺服系统、显示接口、显示驱动部分。本机的Ｕ３ ＭＴ１３８８Ｅ主要功能包括ＤＳＰ处理、伺服控制、显示接口等单元电路，因此应重点检查Ｕ３ ＭＴ１３８８Ｅ芯片的工作状态。首先用示波器和频率计检测Ｕ３的振荡时钟，频率为３３．８６８ＭＨｚ，属正常；再用示波器探头在开机状态下监测Ｕ３ ＭＴ１３８８Ｅ{158}脚ＳＲＥＳＥＴ复位信号见图２，结果也正常。考虑ＭＴ１３８８Ｅ是超大规模集成电路，有２０８个引脚，拆卸、焊接、安装较麻烦，故...
