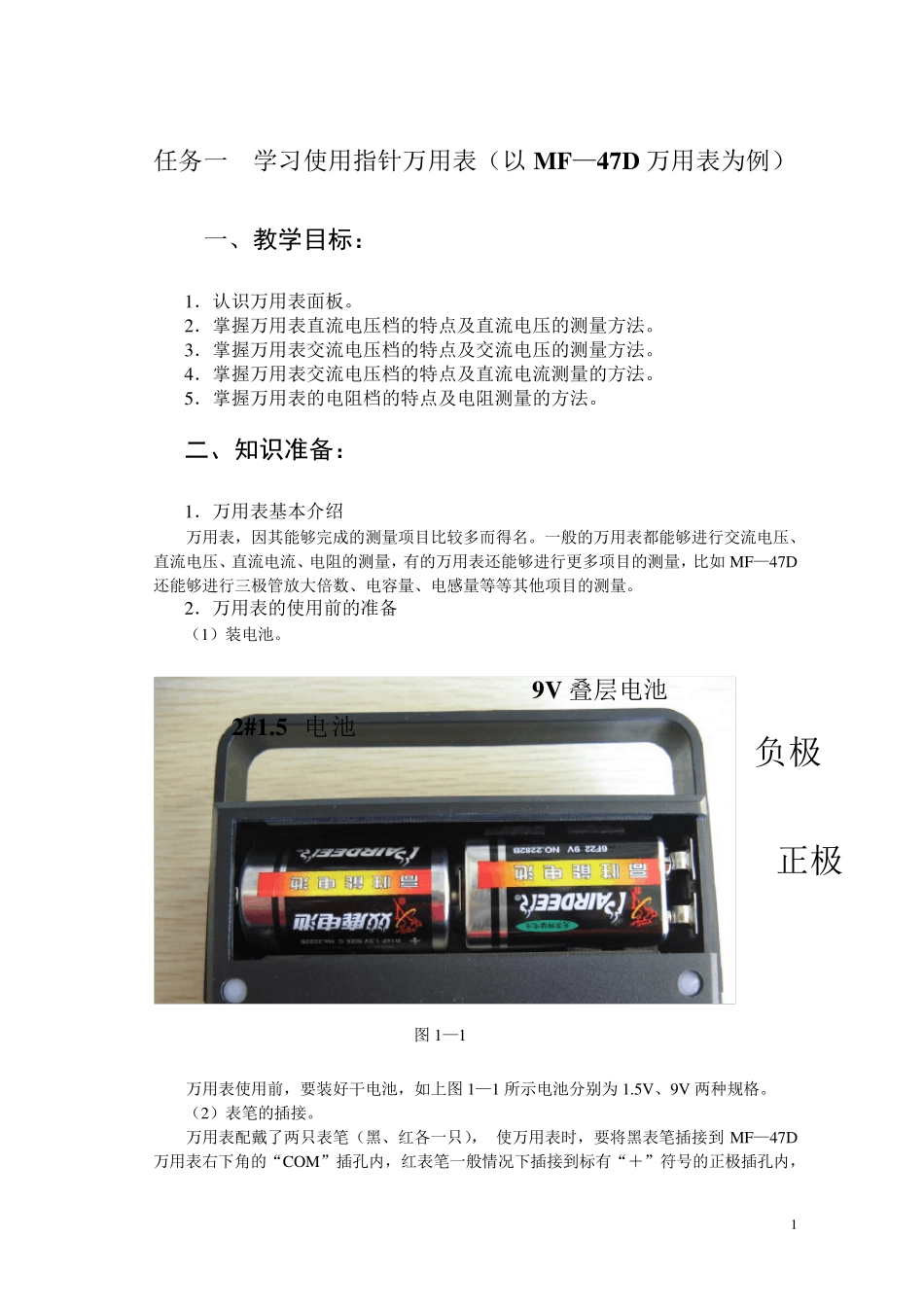

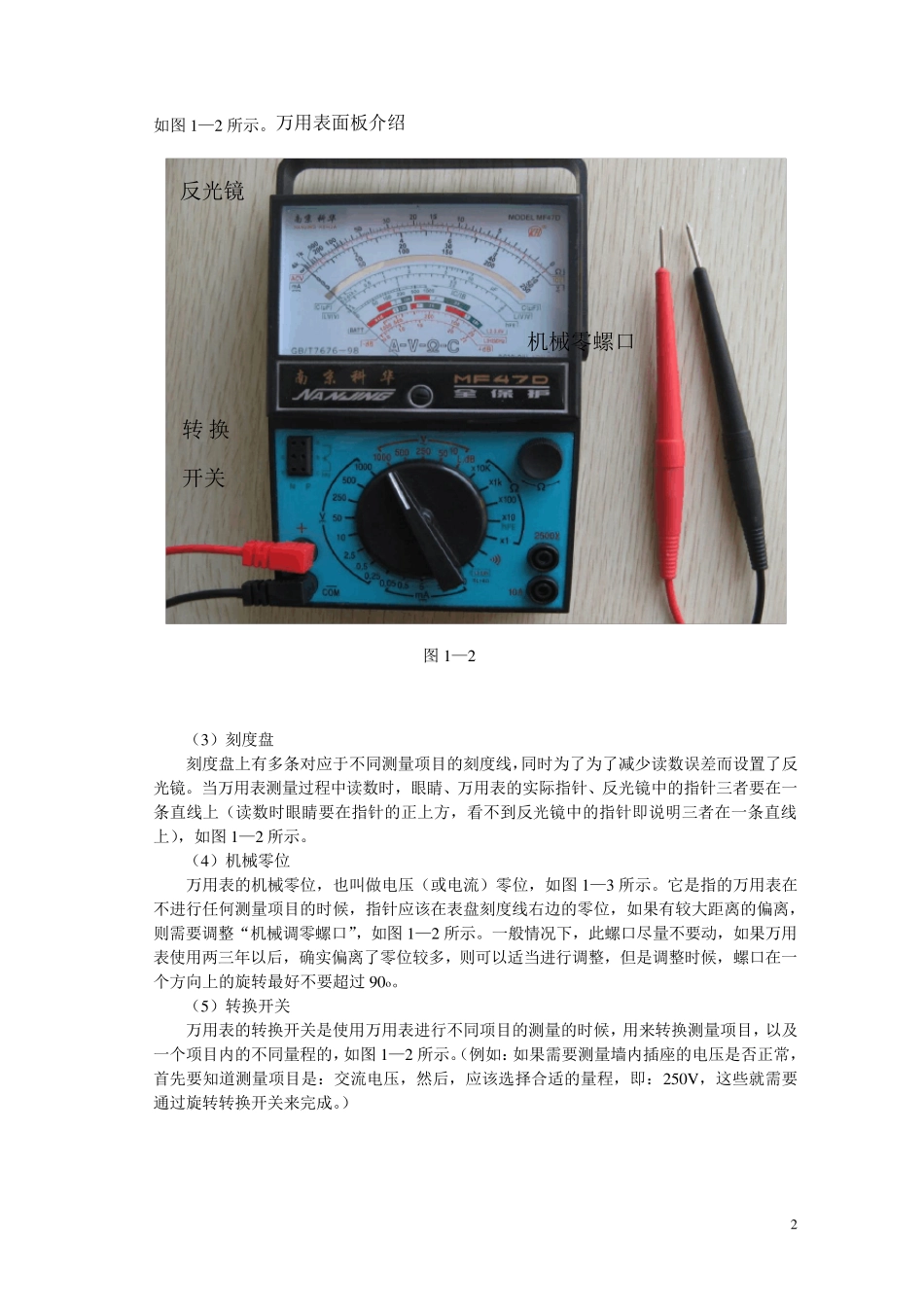

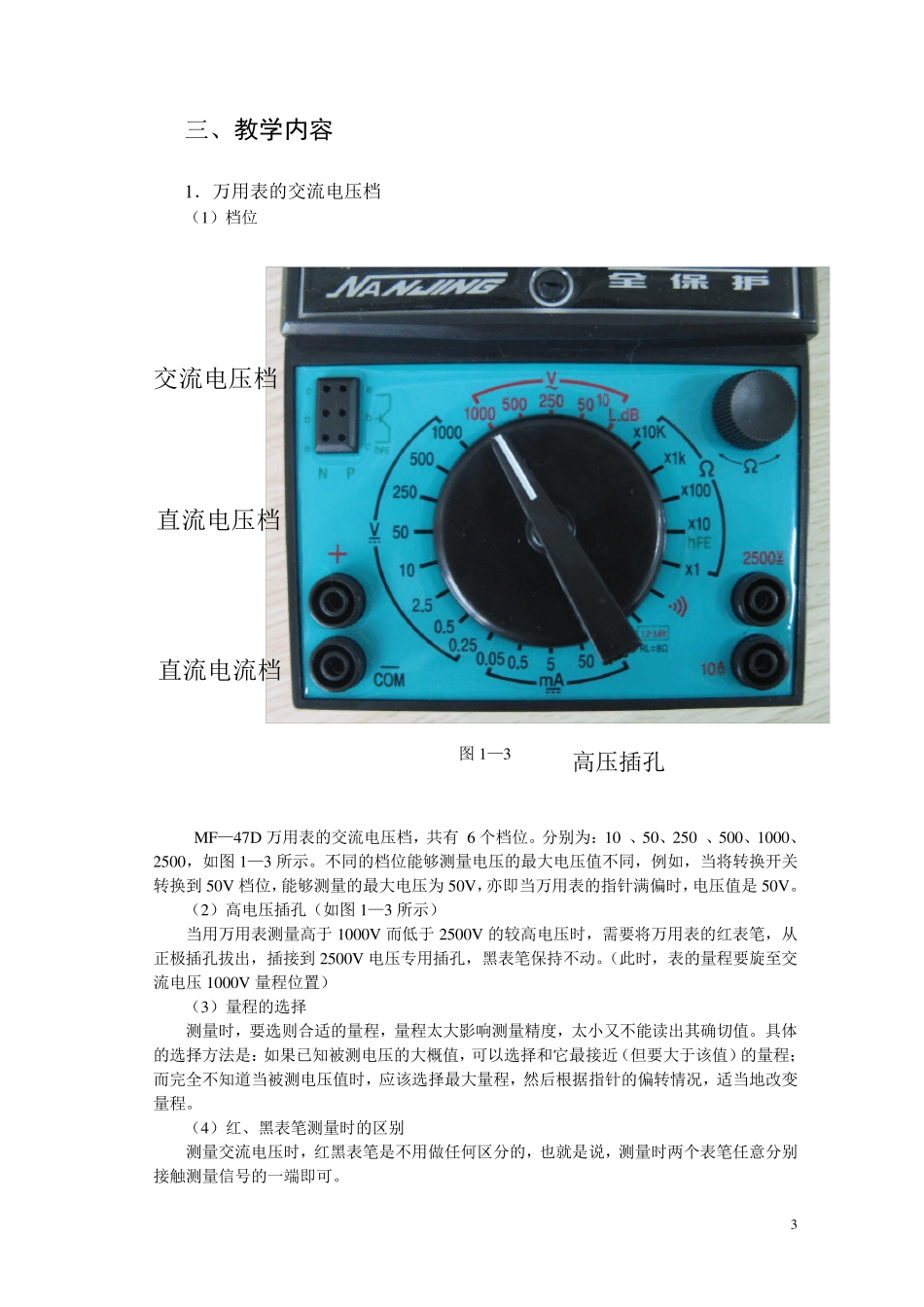

1 任务一 学习使用指针万用表（以MF—47D 万用表为例） 一、教学目标： 1．认识万用表面板。 2．掌握万用表直流电压档的特点及直流电压的测量方法。 3．掌握万用表交流电压档的特点及交流电压的测量方法。 4．掌握万用表交流电压档的特点及直流电流测量的方法。 5．掌握万用表的电阻档的特点及电阻测量的方法。 二、知识准备： 1．万用表基本介绍 万用表，因其能够完成的测量项目比较多而得名。一般的万用表都能够进行交流电压、直流电压、直流电流、电阻的测量，有的万用表还能够进行更多项目的测量，比如 MF—47D还能够进行三极管放大倍数、电容量、电感量等等其他项目的测量。 2．万用表的使用前的准备 （1）装电池。 万用表使用前，要装好干电池，如上图 1—1 所示电池分别为 1.5V、9V两种规格。 （2）表笔的插接。 万用表配戴了两只表笔（黑、红各一只）， 使万用表时，要将黑表笔插接到 MF—47D万用表右下角的“COM”插孔内，红表笔一般情况下插接到标有“＋”符号的正极插孔内，2#1.5 电池9V叠层电池 负极 正极 图 1—1 2 如图1—2 所示。万用表面板介绍 （3）刻度盘 刻度盘上有多条对应于不同测量项目的刻度线，同时为了为了减少读数误差而设置了反光镜。当万用表测量过程中读数时，眼睛、万用表的实际指针、反光镜中的指针三者要在一条直线上（读数时眼睛要在指针的正上方，看不到反光镜中的指针即说明三者在一条直线上），如图1—2 所示。 （4）机械零位 万用表的机械零位，也叫做电压（或电流）零位，如图1—3 所示。它是指的万用表在不进行任何测量项目的时候，指针应该在表盘刻度线右边的零位，如果有较大距离的偏离，则需要调整“机械调零螺口”，如图1—2 所示。一般情况下，此螺口尽量不要动，如果万用表使用两三年以后，确实偏离了零位较多，则可以适当进行调整，但是调整时候，螺口在一个方向上的旋转最好不要超过 90o。 （5）转换开关 万用表的转换开关是使用万用表进行不同项目的测量的时候，用来转换测量项目，以及一个项目内的不同量程的，如图1—2 所示。（例如：如果需要测量墙内插座的电压是否正常，首先要知道测量项目是：交流电压，然后，应该选择合适的量程，即：250V，这些就需要通过旋转转换开关来完成。） 反光镜 机械零螺口 转 换开关 图1—2 3 三、教学内容 1．万用表的交流电压档 （1）档位 MF—47D 万用表的交流电压档，共有 6 个档位。分别为：10 、...
