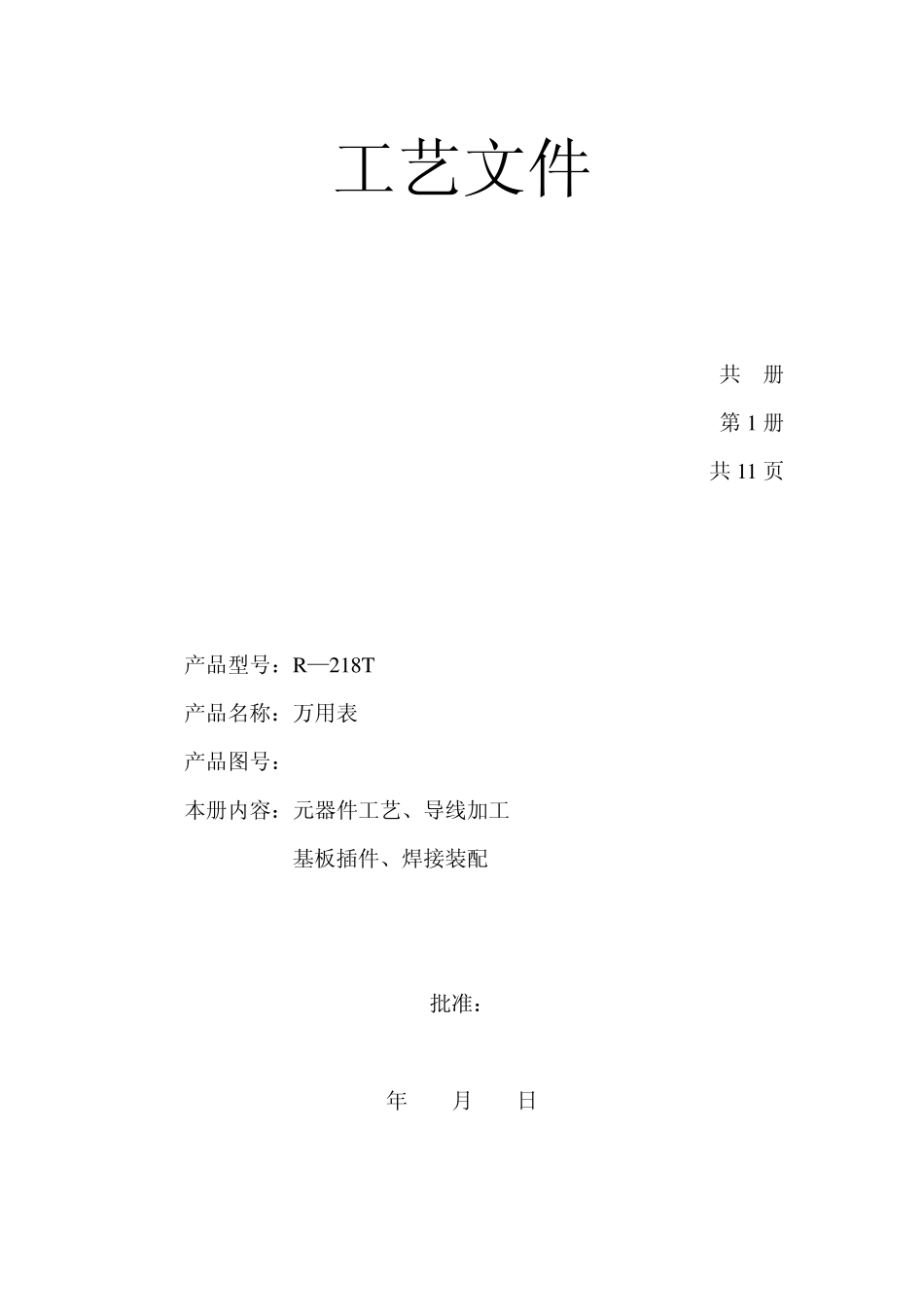

万用表工艺文件_第1页
1/12

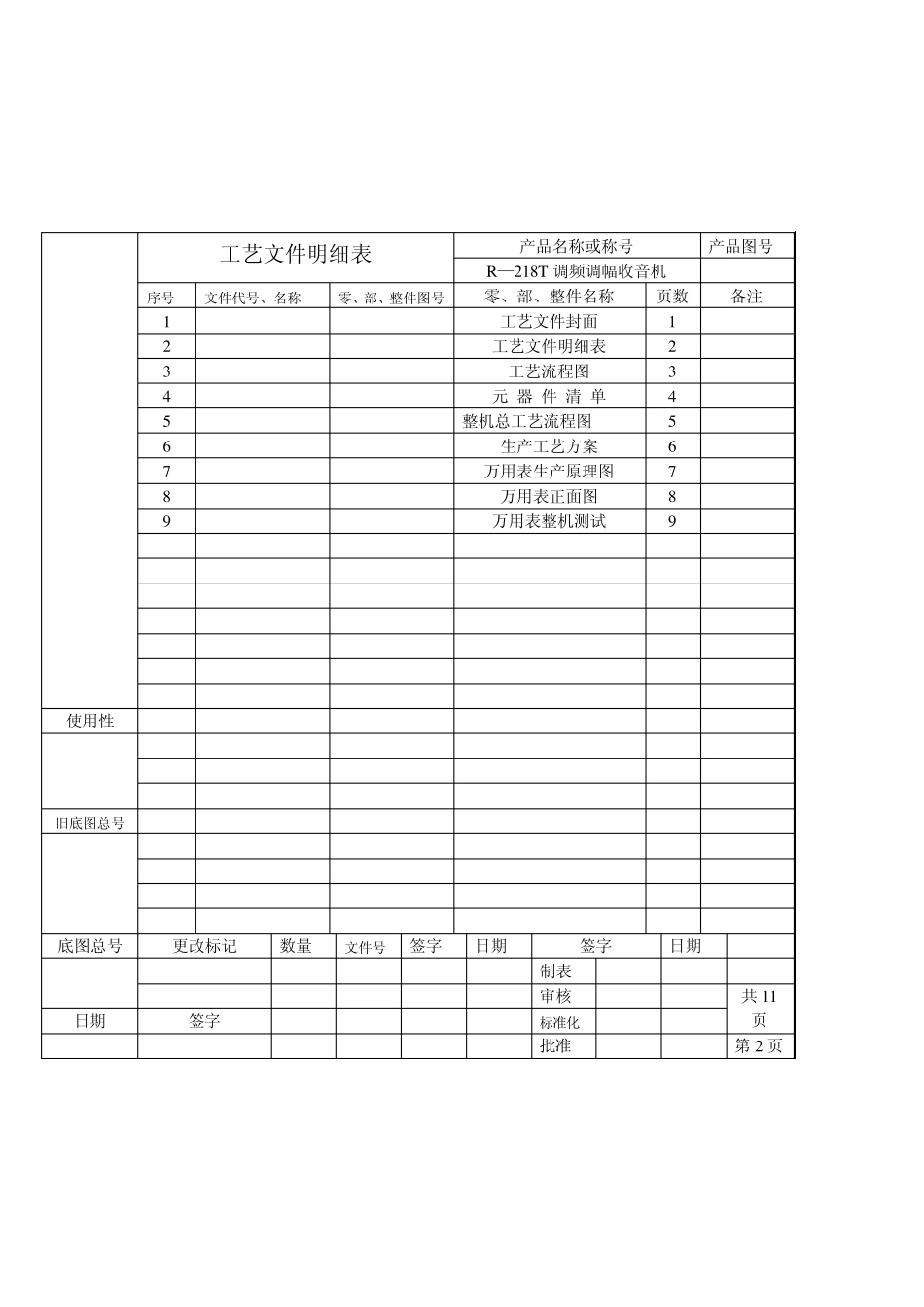

万用表工艺文件_第2页
2/12

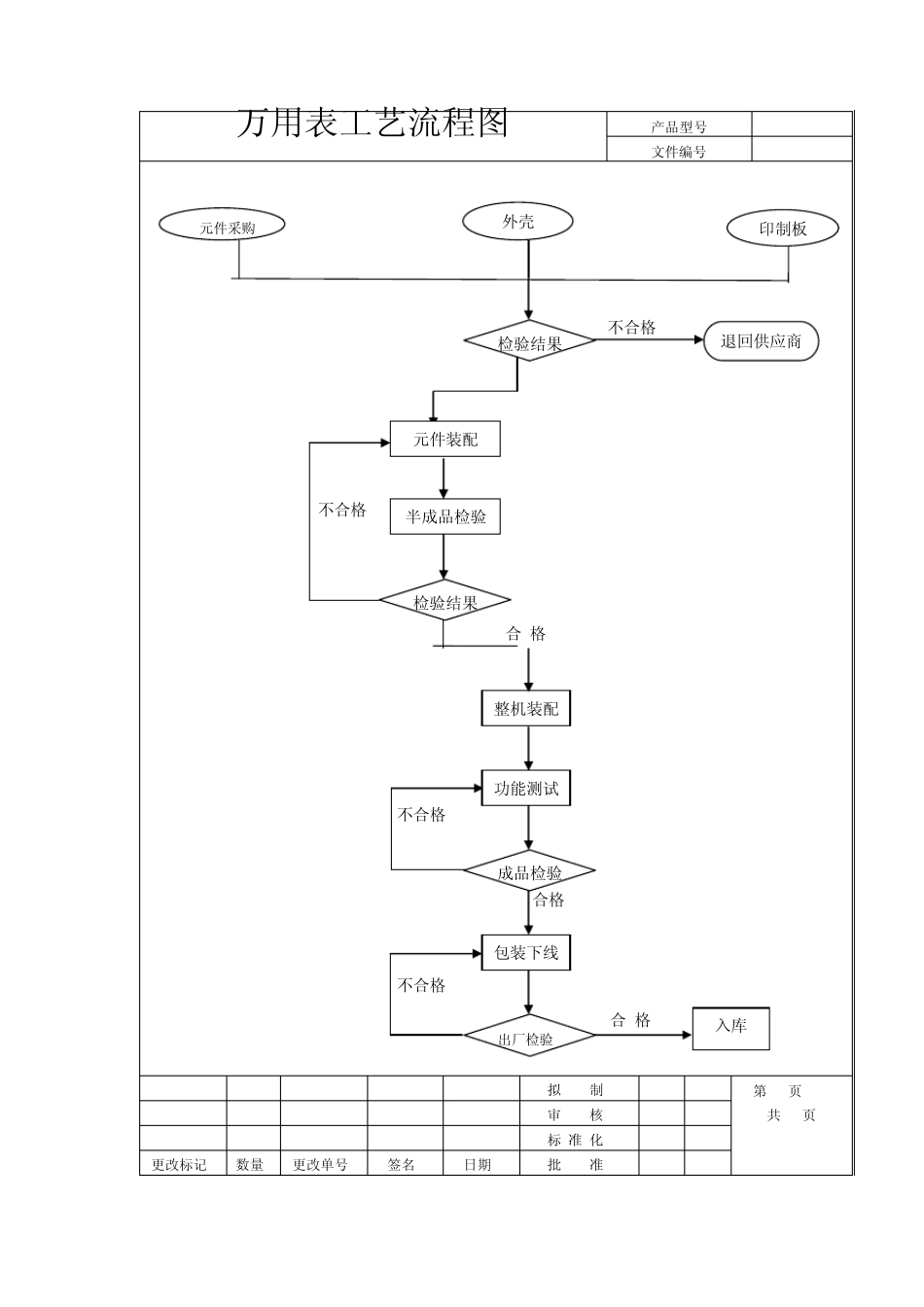

万用表工艺文件_第3页
3/12
工艺文件 共 册 第1 册 共11 页 产品型号:R—218T 产品名称:万用表 产品图号: 本册内容:元器件工艺、导线加工 基板插件、焊接装配 批准: 年 月 日 工艺文件明细表 产品名称或称号 产品图号 R—218T 调频调幅收音机 序号 文件代号、名称 零、部、整件图号 零、部、整件名称 页数 备注 1 工艺文件封面 1 2 工艺文件明细表 2 3 工艺流程图 3 4 元 器 件 清 单 4 5 整机总工艺流程图 5 6 生产工艺方案 6 7 万用表生产原理图 7 8 万用表正面图 8 9 万用表整机测试 9 使用性 旧底图总号 底图总号 更改标记 数量 文件号 签字 日期 签字 日期 制表 审核 共 11页 日期 签字 标准化 批准 第 2 页 万用表工艺流程图 产品型号 TY-960 文件编号 TY-960-GY-01 拟 制 第 03页 共 11页 审 核 标 准 化 更改标记 数量 更改单号 签名 日期 批 准 印制板 元件采购 整机装配 功能测试 元件装配 包装下线 检验结果 检验结果 成品检验 出厂检验 合 格 不合格 不合格 不合格 半成品检验 外壳 不合格 退回供应商 入库 合 格 合格 元 器 件 清 单 产 品 名 称 产 品 图 号 万用表 序号 器 件 类 型 器 件 参 数 数 量 备 注 1 电阻器 0.47%1 1 R1 2 5%1 1 R2 3 50.5%1 1 R3 4 555%1 1 R4 5 15K%1 1 R5 6 30K%1 1 R6 7 150K%1 1 R7 8 800K%1 1 R8 9 84K%1 1 R9 10 360K%1 1 R10 11 1.8M %1 1 R11 12 2.25M %1 1 R12 13 4.5M%1 1 R13 14 17.3k%1 1 R14 15 55.4k%1 1 R15 16 1.78K%1 1 R16 17 165%1 1 R17 18 15.3%1 1 R18 19 6.5%1 1 R19 20 4.15K%1 1 R20 21 20K%1 1 R21 22 2.69K%1 1 R22 23 141k%1 1 R23 24 20K%1 1 R24 25 20K%1 1 R25 26 6.75M%1 1 R26 27 6.75M%1 1 R27 28 0.025%1(分流器) 1 R28 29 10k 1 WH1 30 500 1 WH2 31 元器件 二极管 4 D1/D2/D3/D4 32 保险丝夹 2 / 33 电容 1 C1 34 保险丝管 1 0.5-1A 35 连接线 4 1.5V+与 9V-在电池夹处 36 短接线 1 J1 37 线路板 1 / 38 塑料件类 面板+表头+档位开...
