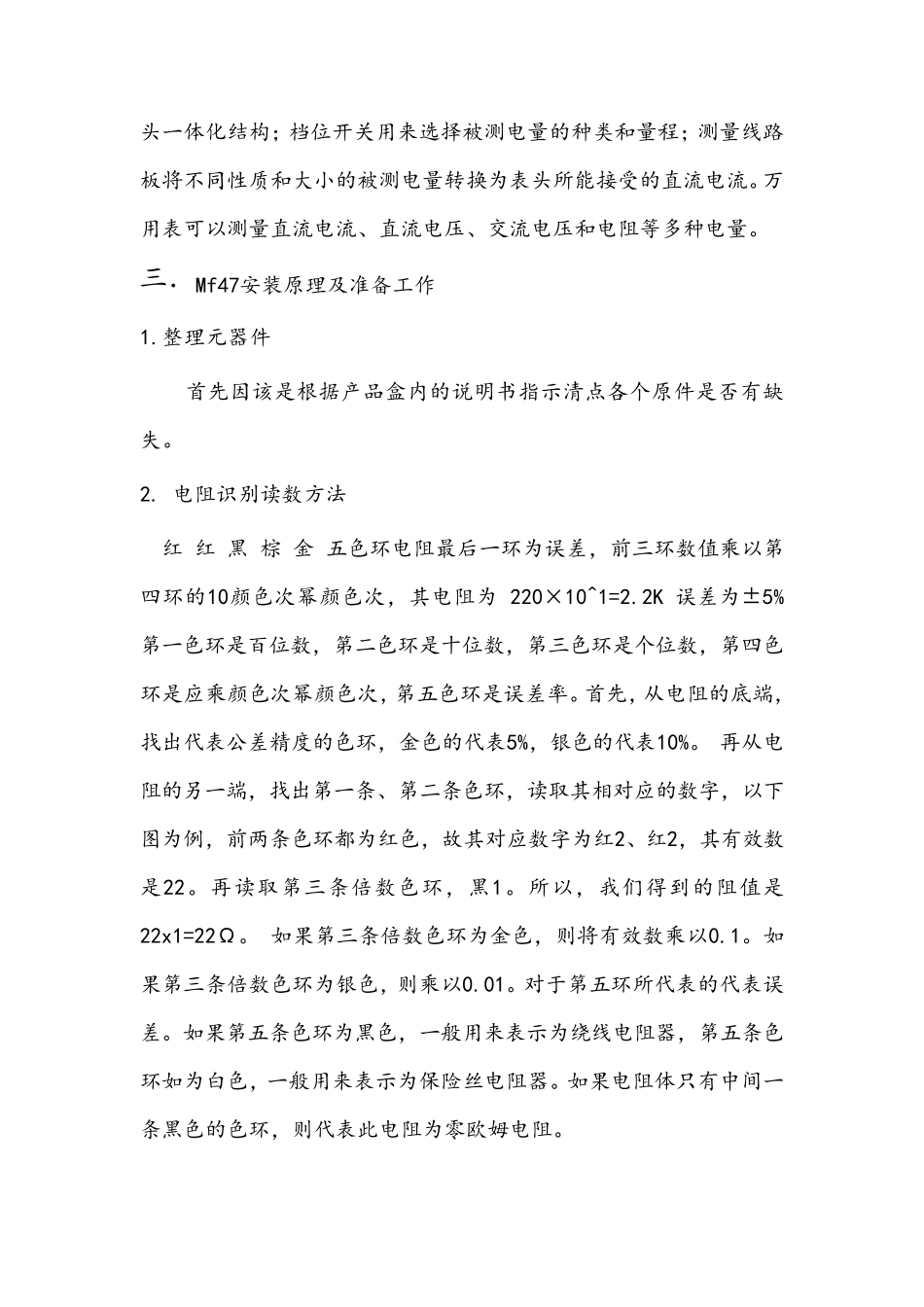

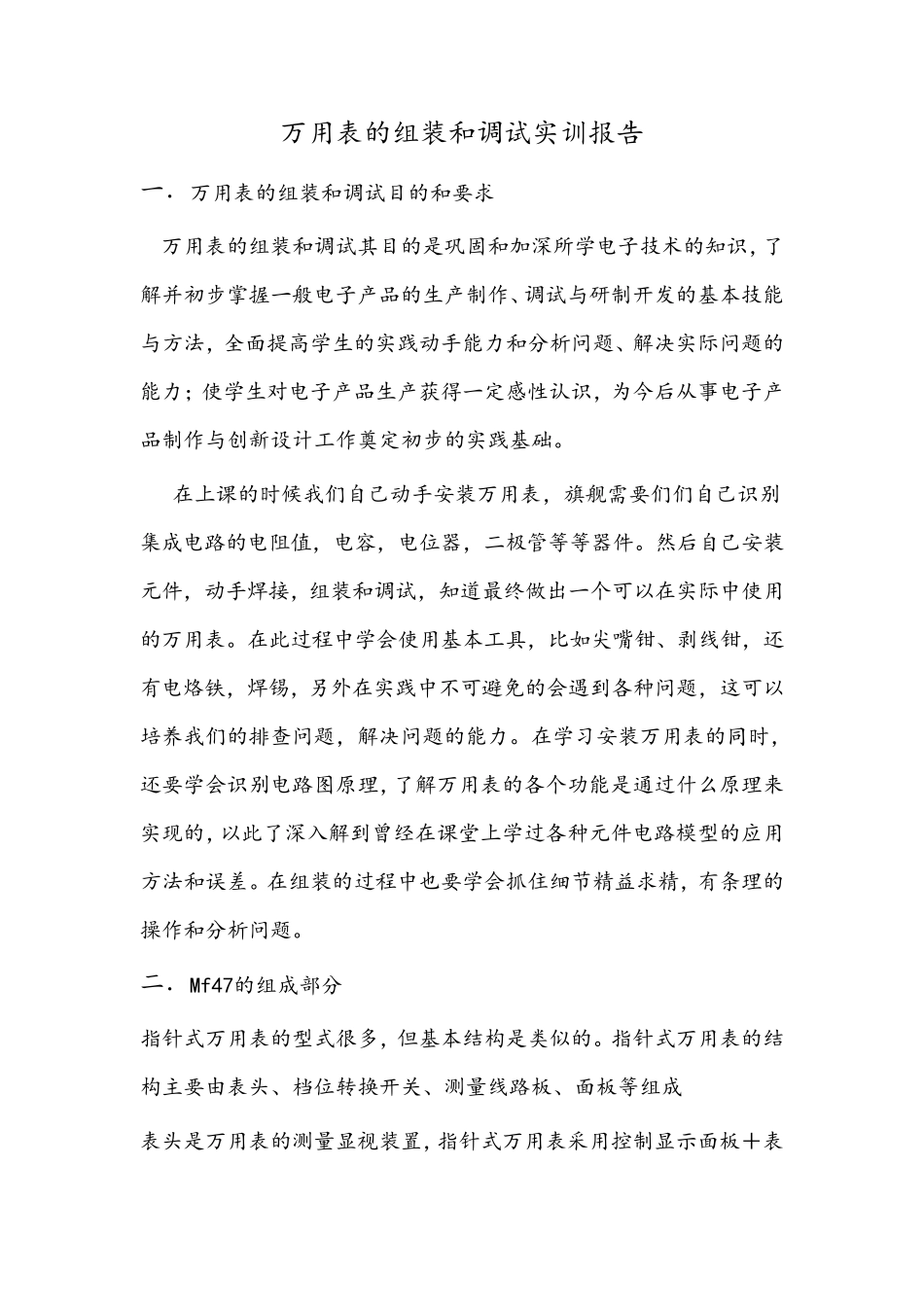

万用表的组装和调试实训报告 一.万用表的组装和调试目的和要求 万用表的组装和调试其目的是巩固和加深所学电子技术的知识,了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法,全面提高学生的实践动手能力和分析问题、解决实际问题的能力;使学生对电子产品生产获得一定感性认识,为今后从事电子产品制作与创新设计工作奠定初步的实践基础。 在上课的时候我们自己动手安装万用表,旗舰需要们们自己识别集成电路的电阻值,电容,电位器,二极管等等器件。然后自己安装元件,动手焊接,组装和调试,知道最终做出一个可以在实际中使用的万用表。在此过程中学会使用基本工具,比如尖嘴钳、剥线钳,还有电烙铁,焊锡,另外在实践中不可避免的会遇到各种问题,这可以培养 我们的排 查 问题,解决问题的能力。在学习 安装万用表的同 时,还要学会识别电路图 原 理 ,了解万用表的各个功 能是通 过什 么 原 理 来实现 的,以此了深入 解到曾 经 在课堂 上学过各种元件电路模 型 的应 用方法和误 差 。在组装的过程中也 要学会抓 住 细 节 精 益 求精 ,有条 理 的操 作和分析问题。 二.Mf47的组成部 分 指 针 式 万用表的型 式 很 多 ,但 基本结 构 是类 似 的。指 针 式 万用表的结构 主 要由 表头 、档 位转 换 开关 、测 量 线路板 、面板 等组成 表头 是万用表的测 量 显 视 装置 ,指 针 式 万用表采 用控 制显 示 面板 + 表头一体化结构;档位开关用来选择被测电量的种类和量程;测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。 三.Mf47安装原理及准备工作 1.整理元器件 首先因该是根据产品盒内的说明书指示清点各个原件是否有缺失。 2. 电阻识别读数方法 红 红 黑 棕 金 五色环电阻最后一环为误差,前三环数值乘以第四环的10颜色次幂颜色次,其电阻为 220×10^1=2.2K 误差为±5% 第一色环是百位数,第二色环是十位数,第三色环是个位数,第四色环是应乘颜色次幂颜色次,第五色环是误差率。首先,从电阻的底端,找出代表公差精度的色环,金色的代表5%,银色的代表10%。 再从电阻的另一端,找出第一条、第二条色环,读取其相对应的数字,以下图为例,前两条色环都为红色,故其对应数字为红2、红2,其有效数是22。再读取第三条倍数...
