万用表的设计与组装实验报告VIP专享

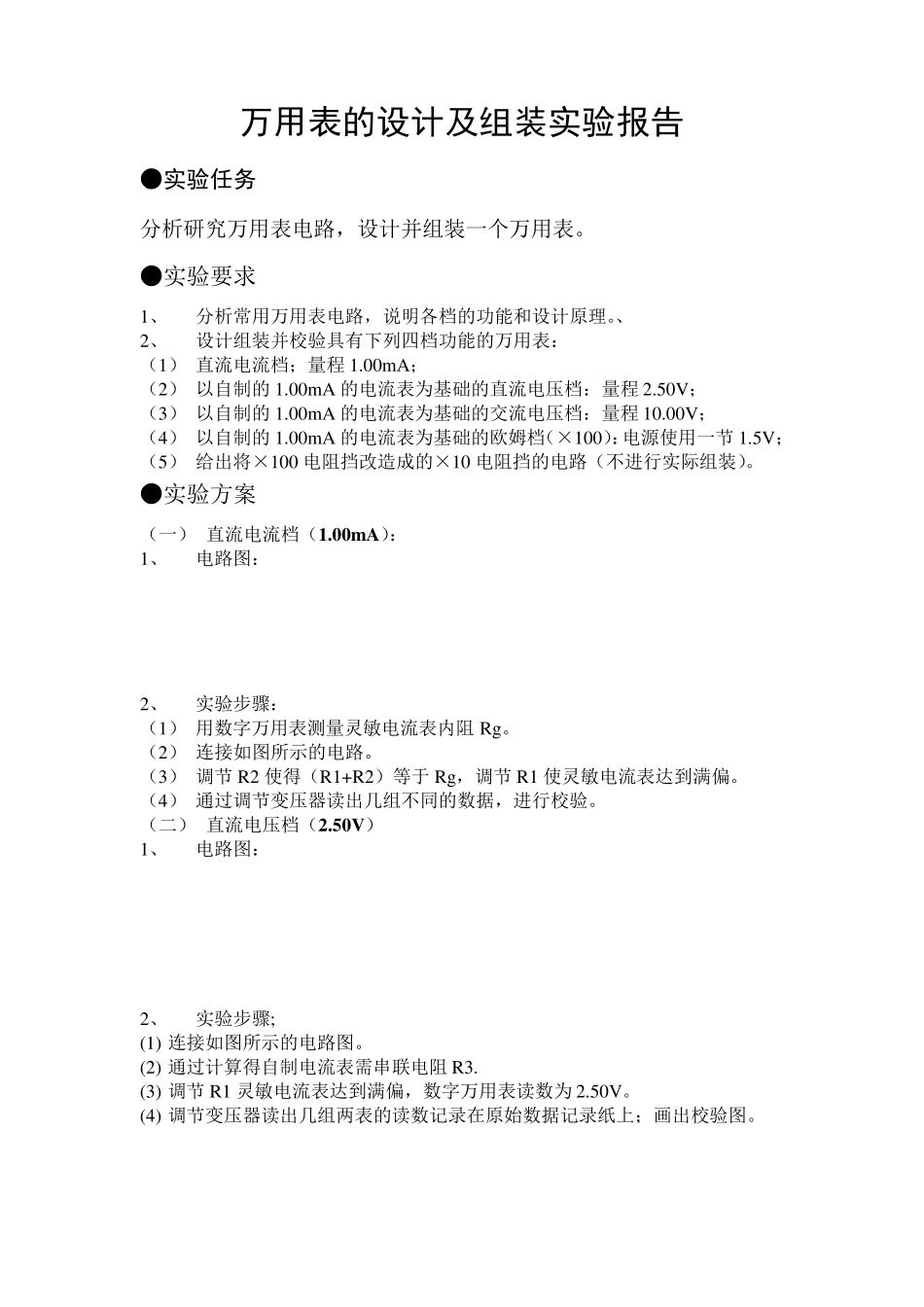

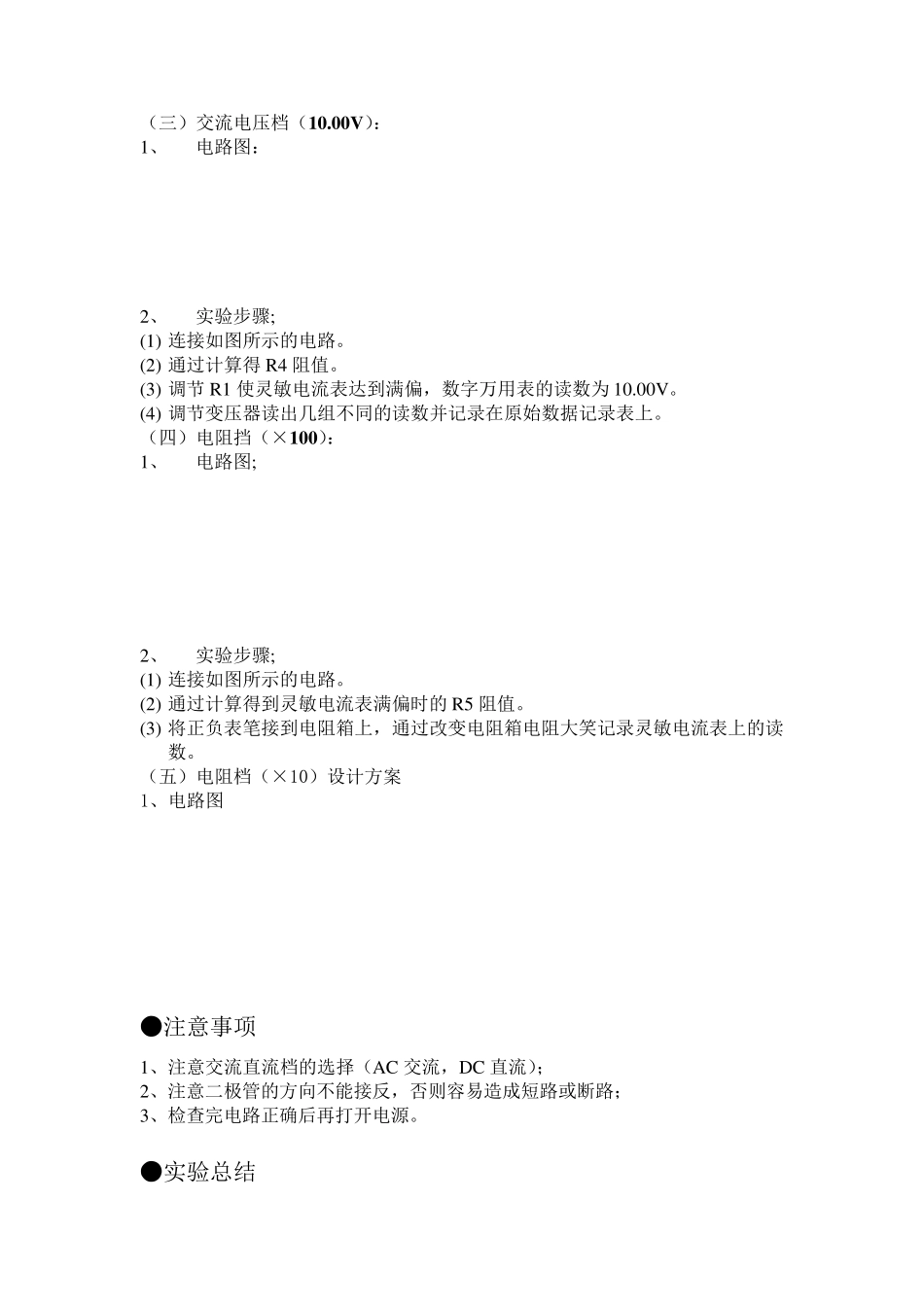

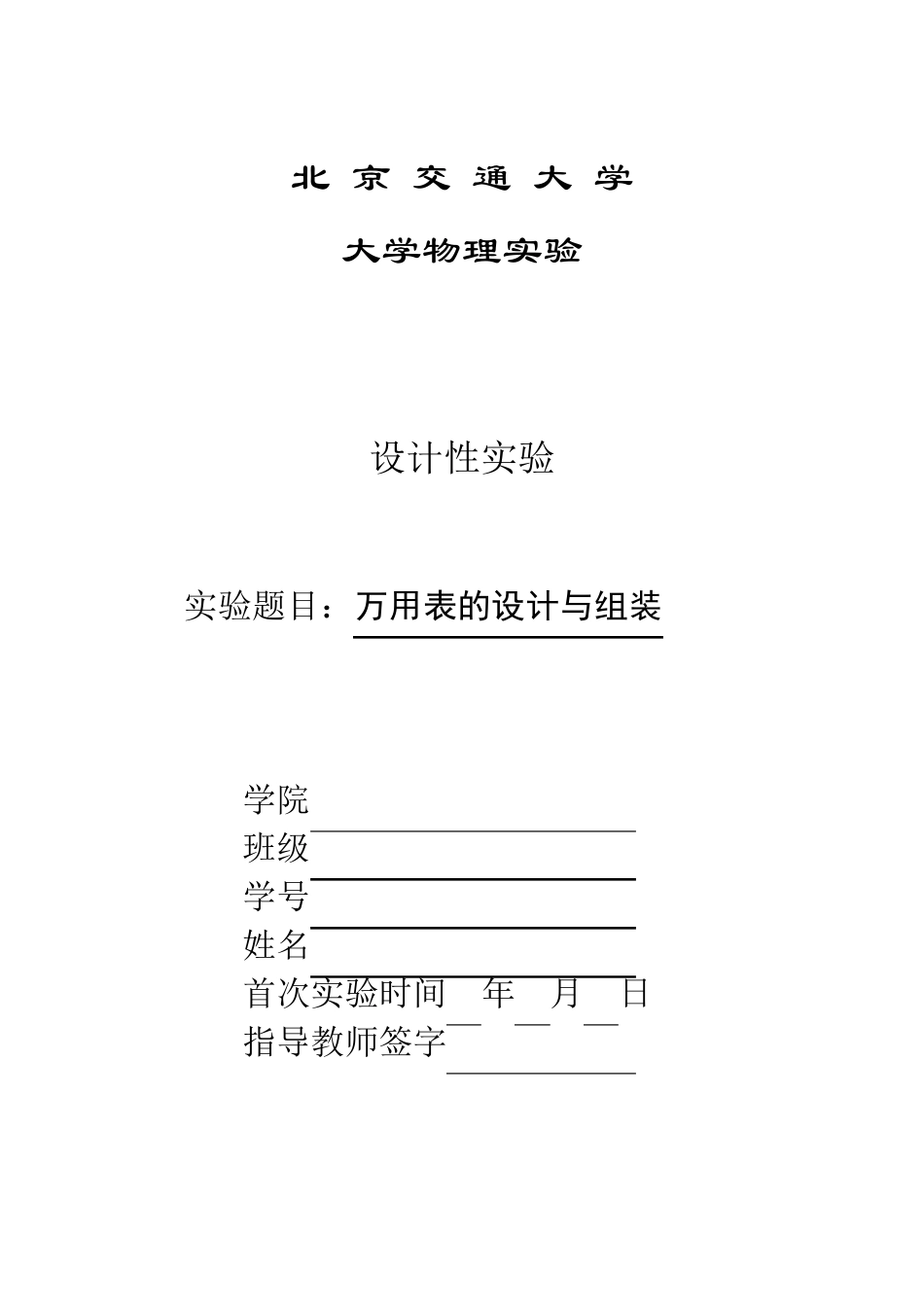

北 京 交 通 大 学 大学物理实验 设计性实验 实验题目：万用表的设计与组装 学院 班级 学号 姓名 首次实验时间 年 月 日 指导教师签字 万用表的设计及组装实验报告 ●实验任务 分析研究万用表电路，设计并组装一个万用表。 ●实验要求 1、 分析常用万用表电路，说明各档的功能和设计原理。、 2、 设计组装并校验具有下列四档功能的万用表： （1） 直流电流档；量程1.00m A； （2） 以自制的1.00m A 的电流表为基础的直流电压档：量程2.50V； （3） 以自制的1.00m A 的电流表为基础的交流电压档：量程10.00V； （4） 以自制的1.00m A 的电流表为基础的欧姆档（×100）：电源使用一节 1.5V； （5） 给出将×100 电阻挡改造成的×10 电阻挡的电路（不进行实际组装）。 ●实验方案 （一） 直流电流档（1.00mA）： 1、 电路图： 2、 实验步骤： （1） 用数字万用表测量灵敏电流表内阻 Rg。 （2） 连接如图所示的电路。 （3） 调节 R2 使得（R1+R2）等于 Rg，调节 R1 使灵敏电流表达到满偏。 （4） 通过调节变压器读出几组不同的数据，进行校验。 （二） 直流电压档（2.50V） 1、 电路图： 2、 实验步骤; (1) 连接如图所示的电路图。 (2) 通过计算得自制电流表需串联电阻 R3. (3) 调节 R1 灵敏电流表达到满偏，数字万用表读数为2.50V。 (4) 调节变压器读出几组两表的读数记录在原始数据记录纸上；画出校验图。 （三）交流电压档（10.00V ）： 1、 电路图： 2、 实验步骤; (1) 连接如图所示的电路。 (2) 通过计算得R4 阻值。 (3) 调节R1 使灵敏电流表达到满偏，数字万用表的读数为10.00V。 (4) 调节变压器读出几组不同的读数并记录在原始数据记录表上。 （四）电阻挡（×100）： 1、 电路图; 2、 实验步骤; (1) 连接如图所示的电路。 (2) 通过计算得到灵敏电流表满偏时的R5 阻值。 (3) 将正负表笔接到电阻箱上，通过改变电阻箱电阻大笑记录灵敏电流表上的读数。 （五）电阻档（×10）设计方案 1、电路图 ●注意事项 1、注意交流直流档的选择（AC 交流，DC 直流）； 2、注意二极管的方向不能接反，否则容易造成短路或断路； 3、检查完电路正确后再打开电源。 ●实验总结 设计性实验，以前没有接触过。之前的实验都是了解书上的实验原理，实验步骤，方法。但是设计性实验要自己设计实验步骤，自己查找资料，了解相关信息，这要...
