万里学院数字电子技术基础第四章习题及参考答案

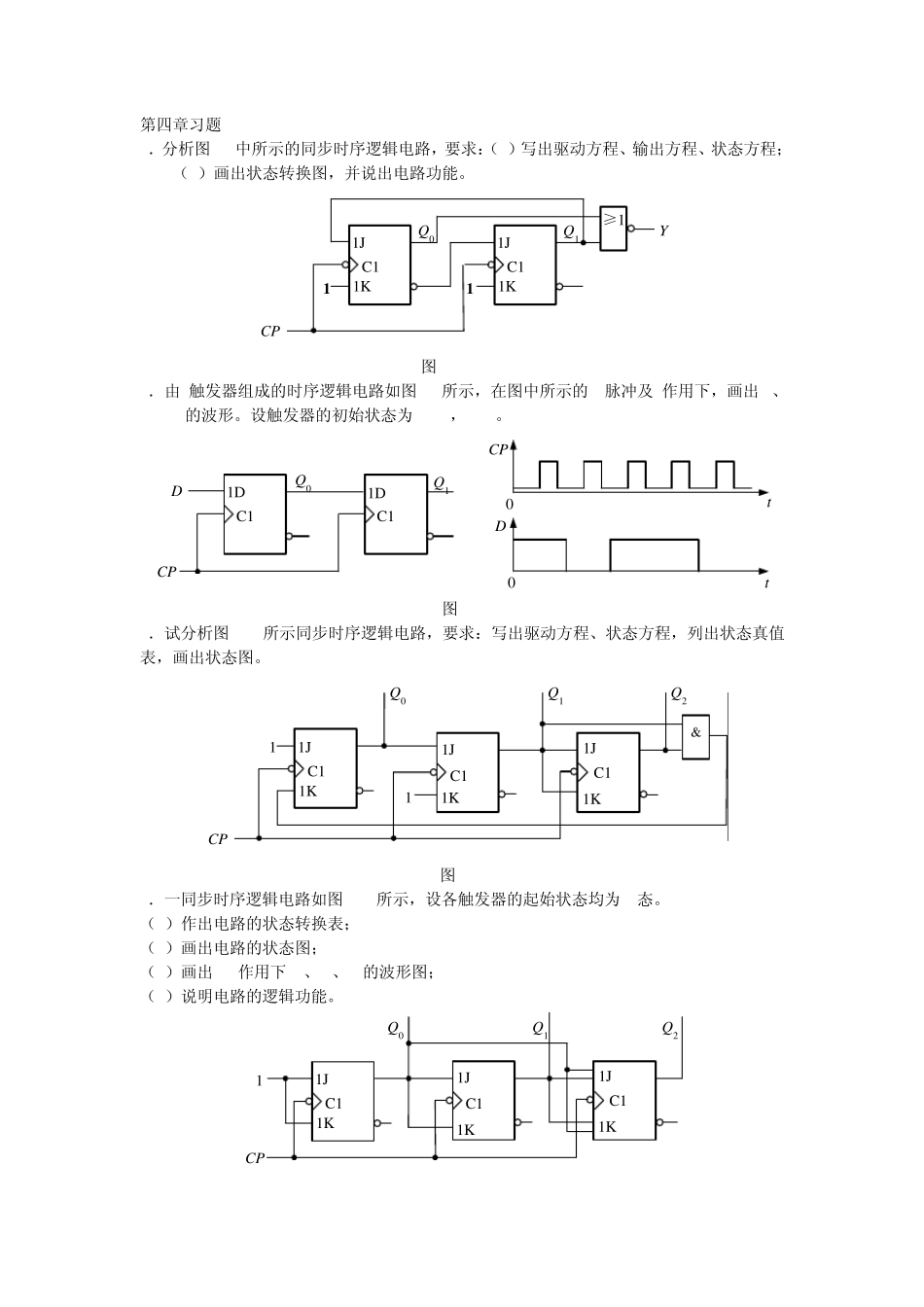

万里学院数字电子技术基础第四章习题及参考答案_第1页
1/35
万里学院数字电子技术基础第四章习题及参考答案_第2页
2/35

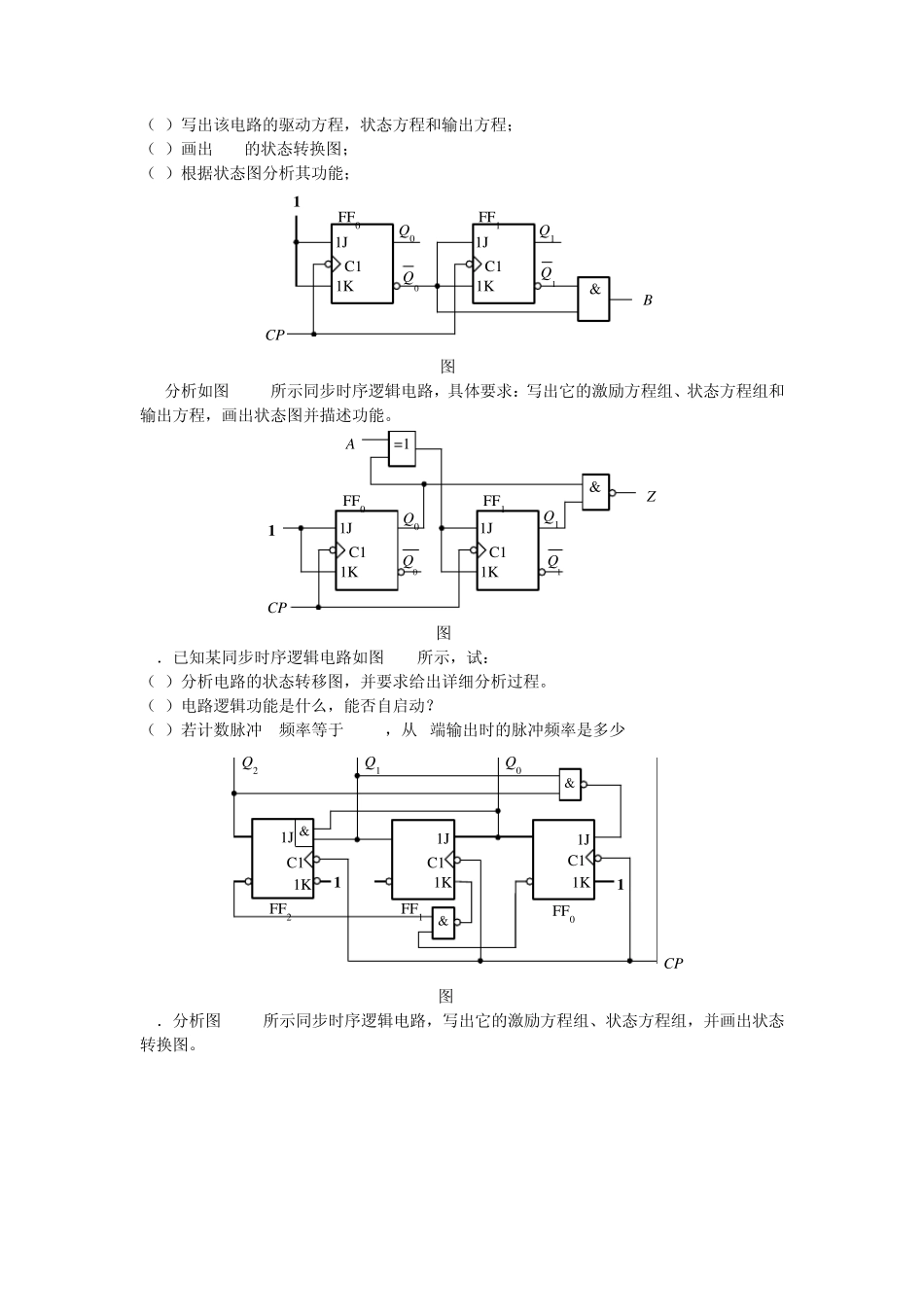

万里学院数字电子技术基础第四章习题及参考答案_第3页
3/35
第四章习题 1.分析图4-1中所示的同步时序逻辑电路,要求:(1)写出驱动方程、输出方程、状态方程;(2)画出状态转换图,并说出电路功能。 Q01JC11K1JC11K1Q1CP1≥1Y 图4-1 2.由D触发器组成的时序逻辑电路如图4-2所示,在图中所示的CP脉冲及D作用下,画出Q0、Q1的波形。设触发器的初始状态为Q0 =0,Q1=0。 Q01DC11DC1Q1CPCPD00Dtt 图4-2 3.试分析图4-3所示同步时序逻辑电路,要求:写出驱动方程、状态方程,列出状态真值表,画出状态图。 &Q0Q11J1J1JC1C1C11K1K1KCP11Q2 图4-3 4.一同步时序逻辑电路如图4-4所示,设各触发器的起始状态均为 0态。 (1)作出电路的状态转换表; (2)画出电路的状态图; (3)画出CP作用下 Q0、Q1、Q2的波形图; (4)说明电路的逻辑功能。 Q0Q11J1J1JC1C1C11K1K1KCP1Q2 图4-4 5.试画出如图4-5所示电路在CP波形作用下的输出波形Q1及Q0,并说明它的功能(假设初态Q0Q1=00)。 Q1FF01JC11KFF11JC11K1Q0CPQ1Q0CP1 图4-5 6.分析如图4-6所示同步时序逻辑电路的功能,写出分析过程。 &C11J1K1J1JC1C11K1KQ0Q1Q2FF1FF2FF3YCP 图4-6 7.分析图4-7所示电路的逻辑功能。 (1)写出驱动方程、状态方程; (2)作出状态转移表、状态转移图; (3)指出电路的逻辑功能,并说明能否自启动; (4)画出在时钟作用下的各触发器输出波形。 CPQ0Q1Q20QFF01JC11K1QFF11JC11K2QFF21JC11K 图4-7 8.时序逻辑电路分析。电路如图4-8所示: (1)列出方程式、状态表; (2)画出状态图、时序图。并说明电路的功能。 FF01JC11KFF11JC11K1CP&CQ0Q11Q0Q 图4-8 9.试分析图4-9下面时序逻辑电路: (1)写出该电路的驱动方程,状态方程和输出方程; (2)画出Q1Q0的状态转换图; (3)根据状态图分析其功能; Q0FF01JC11KFF11JC11K1Q1CP&1Q0QB 图4-9 10.分析如图4-10所示同步时序逻辑电路,具体要求:写出它的激励方程组、状态方程组和输出方程,画出状态图并描述功能。 Q0FF01JC11KFF11JC11KQ1CP0Q1Q=1&A1Z 图4-10 11.已知某同步时序逻辑电路如图4-11所示,试: (1)分析电路的状态转移图,并要求给出详细分析过程。 (2)电路逻辑功能是什么,能否自启动? (3)若计数脉冲fCP频率等于700Hz,从Q2端输出时的脉冲频率是多少? 1&&CPFF01JC11KQ01K1KQ1FF11JFF2Q2C11JC11& 图4-11 12.分析图4-12所示同步时序逻辑电路,写出它的激励方程组、状态方程组,并画出状态转换图。 0Q1QFF0F...
