三、四等水准测量(教材)

三、四等水准测量(教材)_第1页

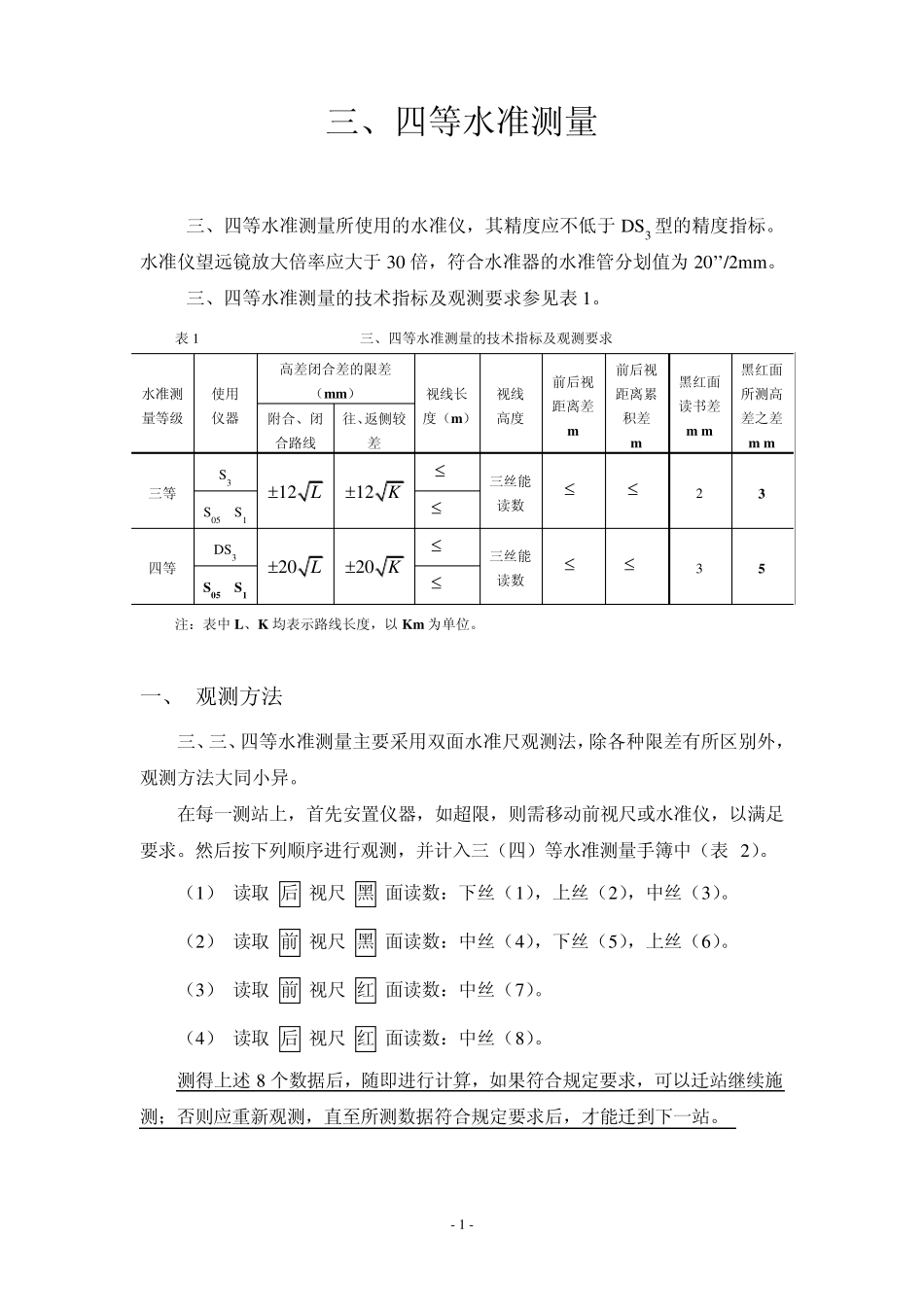

1/7
三、四等水准测量(教材)_第2页
2/7
三、四等水准测量(教材)_第3页
3/7
- 1 - 三、四等水准测量 三、四等水准测量所使用的水准仪,其精度应不低于 DS3 型的精度指标。水准仪望远镜放大倍率应大于 30 倍,符合水准器的水准管分划值为 20’’/2m m 。 三、四等水准测量的技术指标及观测要求参见表 1。 表 1 三、四等水准测量的技术指标及观测要求 水准测量等级 使用 仪器 高差闭合差的限差 (m m ) 视线长度(m ) 视线 高度 前后视距离差 m 前后视距离累积差 m 黑红面读书差 m m 黑红面所测高差之差 m m 附合、闭合路线 往、返侧较差 三等 S3 12 L 12 K  75 三丝能读数  2  5 2 3 S05 S1  100 四等 DS3 20 L 20 K  100 三丝能读数  3  10 3 5 S05 S1  150 注:表中 L、K 均表示路线长度,以 Km 为单位。 一、 观测方法 三、三、四等水准测量主要采用双面水准尺观测法,除各种限差有所区别外,观测方法大同小异。 在每一测站上,首先安置仪器,如超限,则需移动前视尺或水准仪,以满足要求。然后按下列顺序进行观测,并计入三(四)等水准测量手簿中(表 2)。 (1) 读取 后 视尺 黑 面读数:下丝(1),上丝(2),中丝(3)。 (2) 读取 前 视尺 黑 面读数:中丝(4),下丝(5),上丝(6)。 (3) 读取 前 视尺 红 面读数:中丝(7)。 (4) 读取 后 视尺 红 面读数:中丝(8)。 测得上述 8 个数据后,随即进行计算,如果符合规定要求,可以迁站继续施测;否则应重新观测,直至所测数据符合规定要求后,才能迁到下一站。 - 2 - 二、 测站计算与校核 测站上的计算有下面几项(表2)。 1 . 视距部分 后距: (9)= [(1)-(2)] × 100 (式中“100”为视距乘常数,下同) 前距: (10)= [(5)-(6)] × 100 后、前视距差:(11)= (9)-(10) (绝对值不应超过2m) 后、前视距离累积差:(12)= 本站的(11)+前站的(12)(绝对值不应超过5m) 2 . 高差部分 后视尺黑、红面读数差:(13) = K1+(3)-(8) (绝对值不应超过2mm) 前视尺黑、红面读数差:(14) = K2+(4)-(7) (绝对值不应超过2mm) 上两式中的K1 和K2 分别为两水准尺的黑、红面的起点读书差,亦称尺常数或起点差。表2 观测所用双面(黑、红面)水准尺的尺常数为:K1=4.787m、K2=4.687m。尺常数的作用是检核黑、红面观测读数是否正确。 黑面高差:(16)= (3)-(4) 红面高差...
