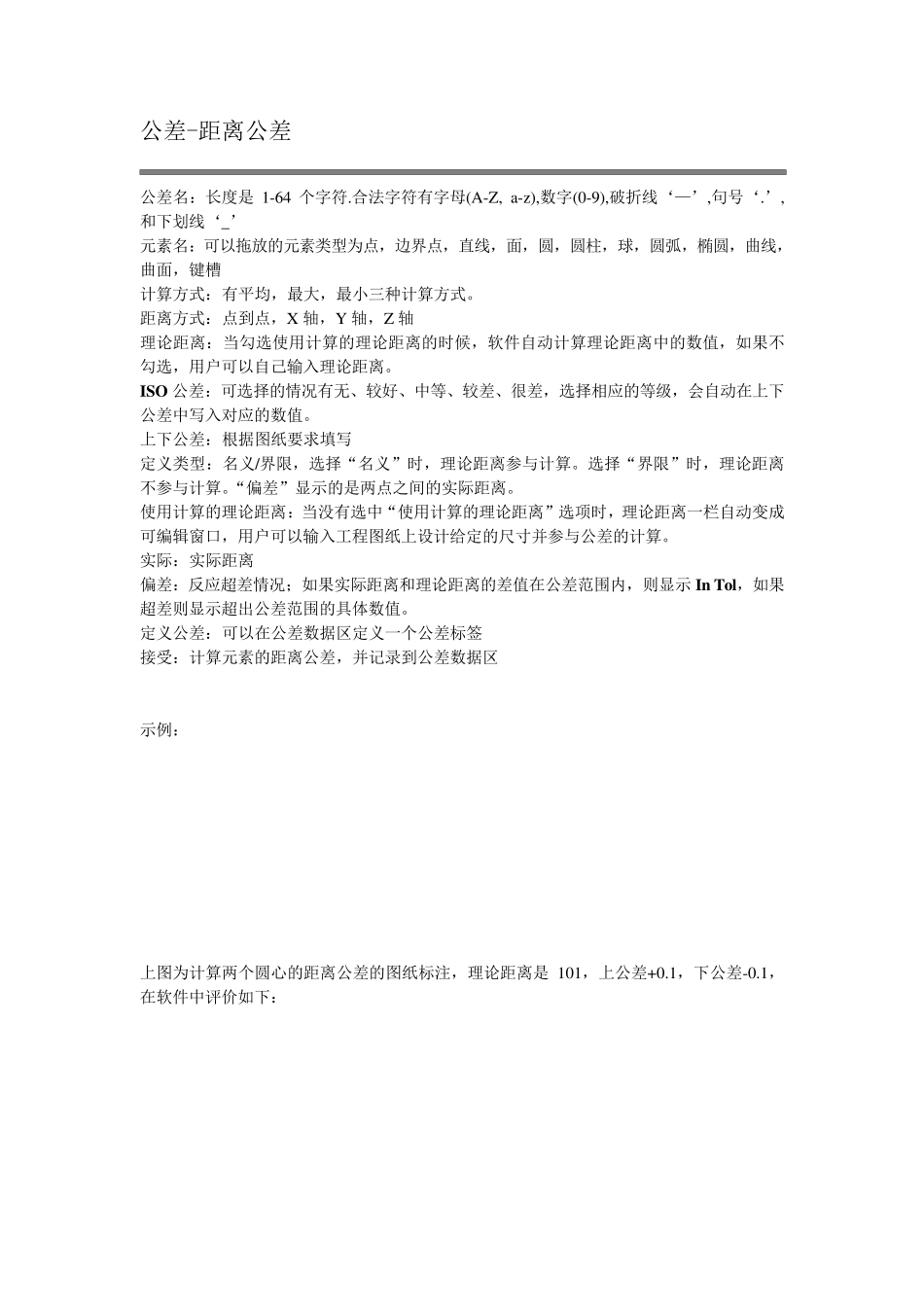

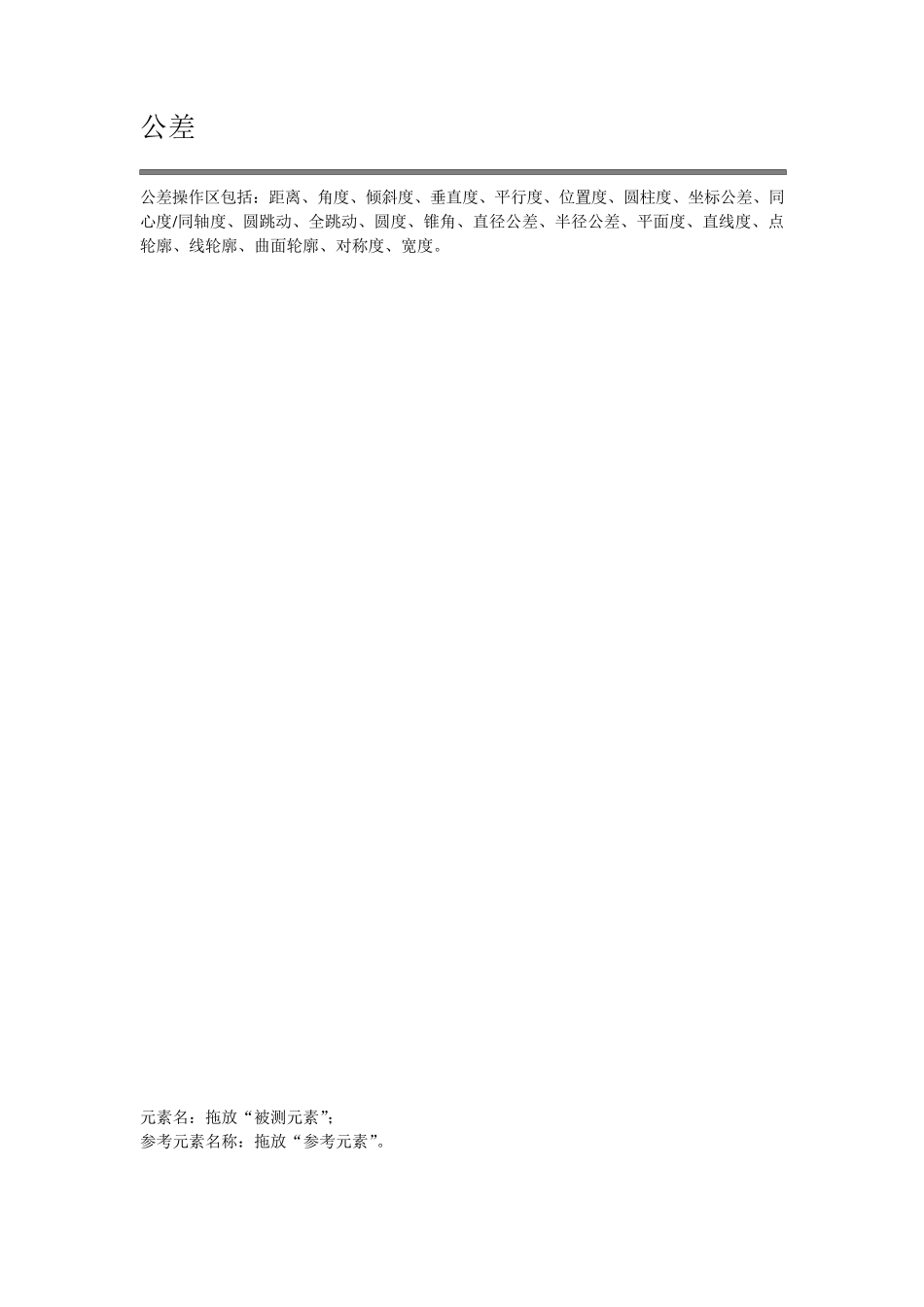

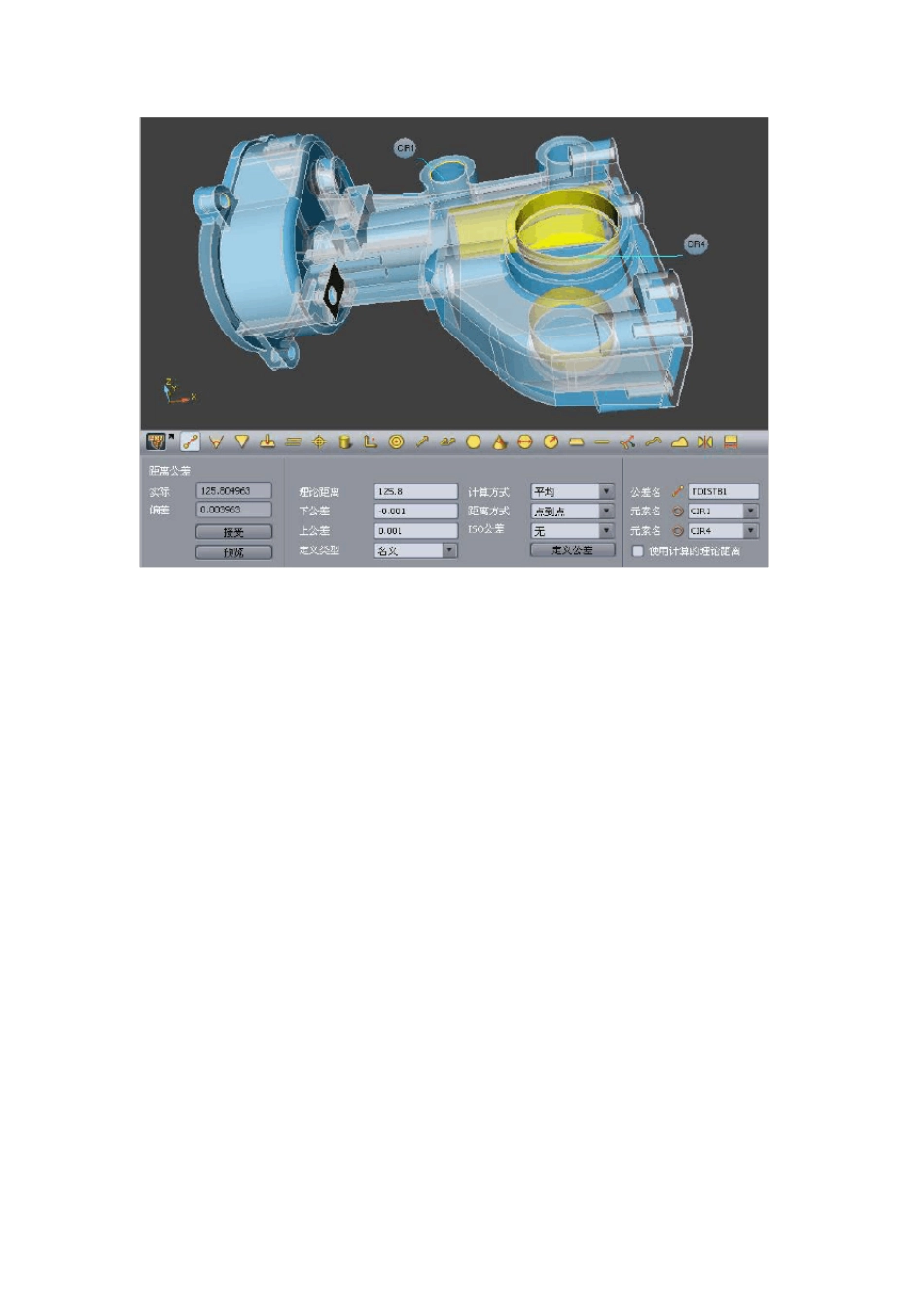

公差 公差操作区包括:距离、角度、倾斜度、垂直度、平行度、位置度、圆柱度、坐标公差、同心度/同轴度、圆跳动、全跳动、圆度、锥角、直径公差、半径公差、平面度、直线度、点轮廓、线轮廓、曲面轮廓、对称度、宽度。 元素名:拖放“被测元素”; 参考元素名称:拖放“参考元素”。 公差-距离公差 公差名:长度是1-64 个字符.合法字符有字母(A-Z, a-z),数字(0-9),破折线‘—’,句号‘.’,和下划线‘_’ 元素名:可以拖放的元素类型为点,边界点,直线,面,圆,圆柱,球,圆弧,椭圆,曲线,曲面,键槽 计算方式:有平均,最大,最小三种计算方式。 距离方式:点到点,X 轴,Y 轴,Z 轴 理论距离:当勾选使用计算的理论距离的时候,软件自动计算理论距离中的数值,如果不勾选,用户可以自己输入理论距离。 ISO 公差:可选择的情况有无、较好、中等、较差、很差,选择相应的等级,会自动在上下公差中写入对应的数值。 上下公差:根据图纸要求填写 定义类型:名义/界限,选择“名义”时,理论距离参与计算。选择“界限”时,理论距离不参与计算。“偏差”显示的是两点之间的实际距离。 使用计算的理论距离:当没有选中“使用计算的理论距离”选项时,理论距离一栏自动变成可编辑窗口,用户可以输入工程图纸上设计给定的尺寸并参与公差的计算。 实际:实际距离 偏差:反应超差情况;如果实际距离和理论距离的差值在公差范围内,则显示 In Tol,如果超差则显示超出公差范围的具体数值。 定义公差:可以在公差数据区定义一个公差标签 接受:计算元素的距离公差,并记录 到公差数据区 示例 : 上图为计算两个圆心 的距离公差的图纸标注 ,理论距离是101,上公差+0.1,下公差-0.1,在软件中评 价 如下: 公差-角度公差 公差名:长度是1-64 个字符.合法字符有字母(A-Z, a-z),数字(0-9),破折线‘—’,句号‘.’,和下划线‘_’, 元素名:可以拖放的元素类型为直线,面,圆,圆柱,圆弧,圆锥,椭圆,键槽 理论角度:当勾选“使用计算的理论角度”的时候,软件自动计算 2 个元素的理论角度,如果不勾选,用户可以自己输入理论角度。 上下公差:根据图纸要求填写 实际:实际角度 偏差:反应超差情况;如果实际角度和理论角度的差值在公差范围内,则显示 In Tol,如果超差则显示超出公差范围的具体数值。 定义公差:可以在元素公差区定义一个公差标签 接受:计算元素的角度公差,并记录到公差数据区 示例:...
