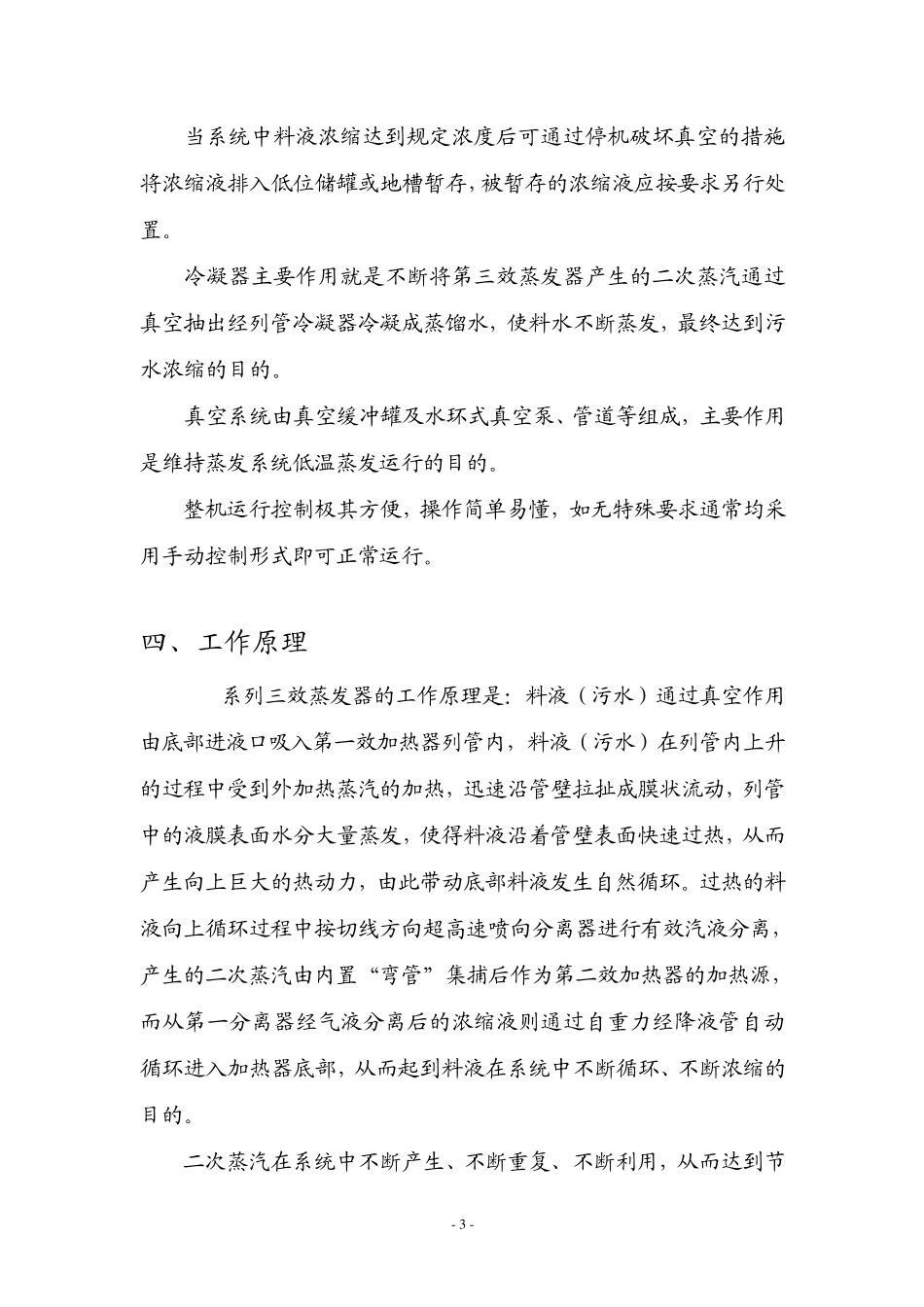

三效蒸发器说明书(三和)_第3页
3/8
- 1 - SJZ-1000 三效节能蒸发器 Three-way energy-saving evaporator 【技 术 文 件】 宜 兴 市 金 凯 制 药 设 备 厂 Yixing kincaid pharmaceutical equipment Co., LTD - 2 - 一、概 述 本厂生产的 SJZ系列三效蒸发器是以稀薄工业污水为原料,采用锅炉蒸汽加热的蒸发浓缩设备。理论上它和单效蒸发器比较能节省蒸汽 2/3左右,该设备运行稳定、节能、无噪音、浓缩比高。适合于各种行业对液体蒸发浓缩的要求,是液体减量最理想的设备之一。 二、产品材质 设备主要部分按照工艺要求选用优质 304不锈钢材料制成,系统设备主要由加热器、蒸发器、循环管、冷凝器、接受槽、真空系统等组成,机架部分由 A3方管组焊而成。整体结构设计紧凑合理,外型整洁,美观大方。 三、产品特点 该机气液分离采用切线惯性衍射式分离装置及采用垂直列管式自然循环式蒸发原理,原料采用底端进入,由于加热蒸汽的作用使料液在加热管内成膜状均匀上升,消除了由于局部料液分布不均匀造成的干壁现象。大大提高了蒸发效率,从而使该机具有体积小,重量轻,浓缩比大,整机稳定性好的特点。 蒸发器内设有弯管碰撞型结构的汽水分离装置,可有效地除去二次蒸汽中夹带的液料及杂质,以保证二次蒸汽的质量(汽水分离装置有弯管碰撞型分离及丝网除沫两种形式)。 蒸发器下部锥体部分为收集浓缩液之用,在设计时另外也兼顾到周转及循环料液的作用。 - 3 - 当系统中料液浓缩达到规定浓度后可通过停机破坏真空的措施将浓缩液排入低位储罐或地槽暂存,被暂存的浓缩液应按要求另行处置。 冷凝器主要作用就是不断将第三效蒸发器产生的二次蒸汽通过真空抽出经列管冷凝器冷凝成蒸馏水,使料水不断蒸发,最终达到污水浓缩的目的。 真空系统由真空缓冲罐及水环式真空泵、管道等组成,主要作用是维持蒸发系统低温蒸发运行的目的。 整机运行控制极其方便,操作简单易懂,如无特殊要求通常均采用手动控制形式即可正常运行。 四、工作原理 SJZ系列三效蒸发器的工作原理是:料液(污水)通过真空作用由底部进液口吸入第一效加热器列管内,料液(污水)在列管内上升的过程中受到外加热蒸汽的加热,迅速沿管壁拉扯成膜状流动,列管中的液膜表面水分大量蒸发,使得料液沿着管壁表面快速过热,从而产生向上巨大的热动力,由此带动底部料液发生自然循环。过热的料液向上循环过程中按切线方向超高速喷向分离器进行有效汽液分离,产生的二次蒸汽由内...
