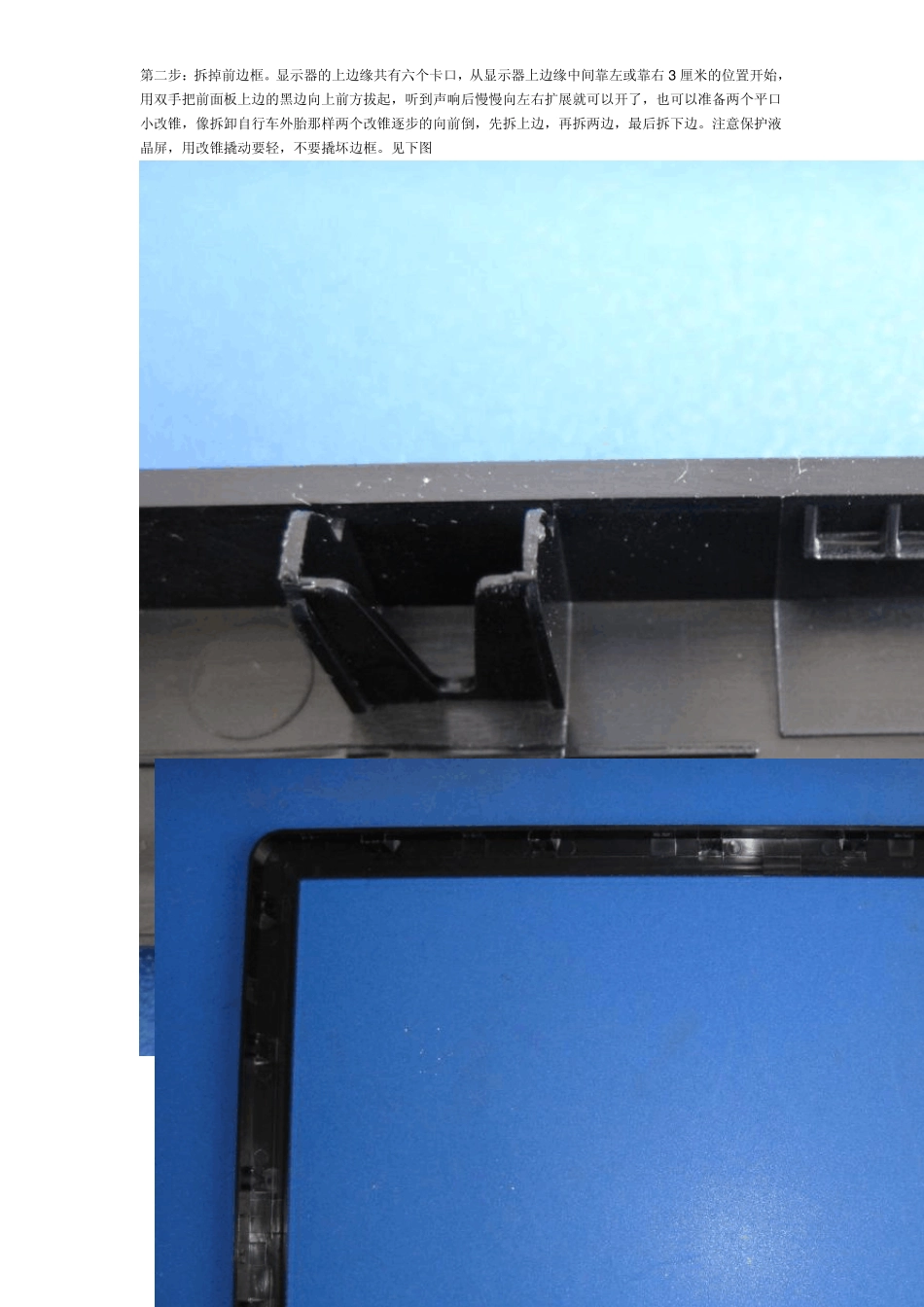

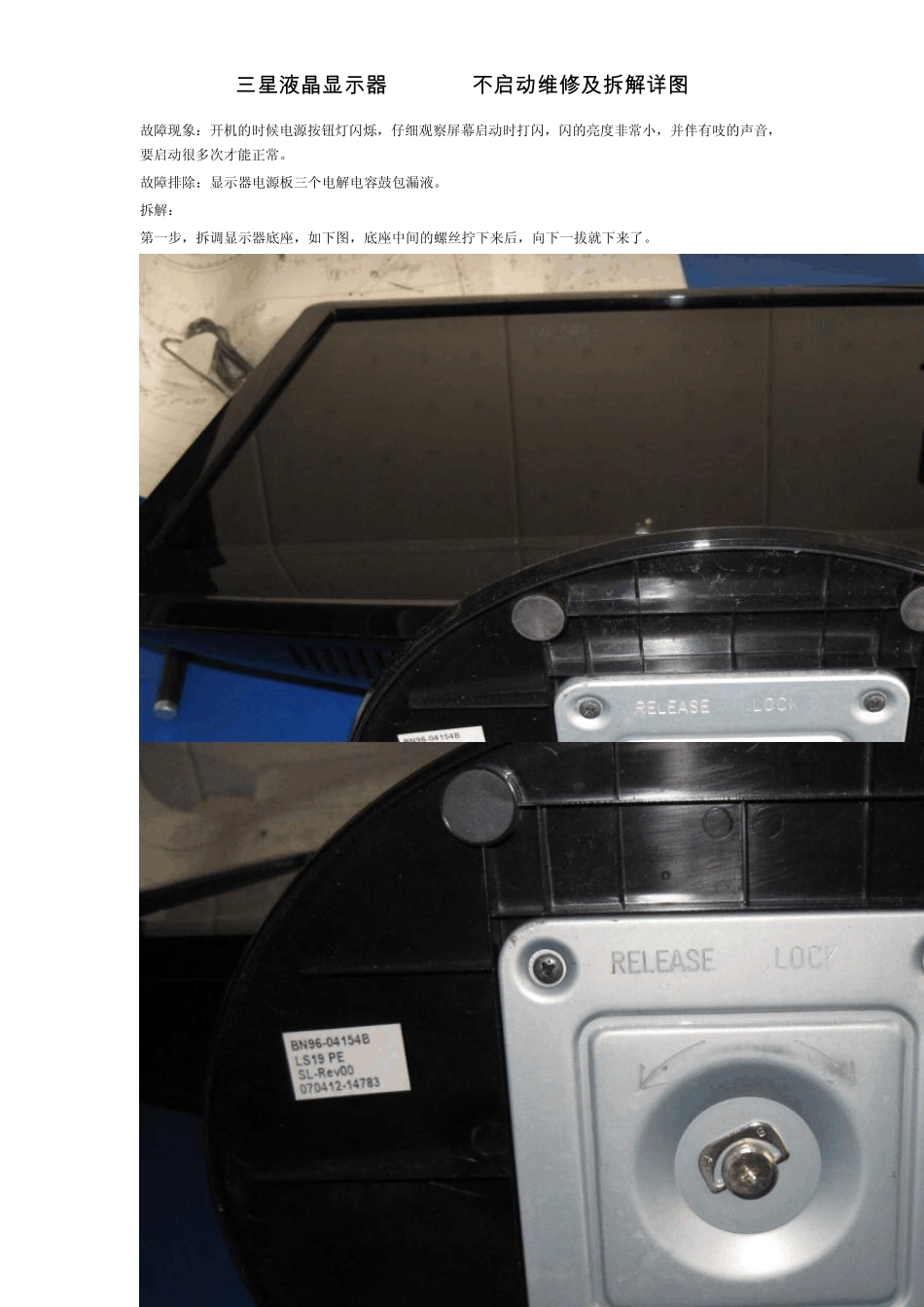

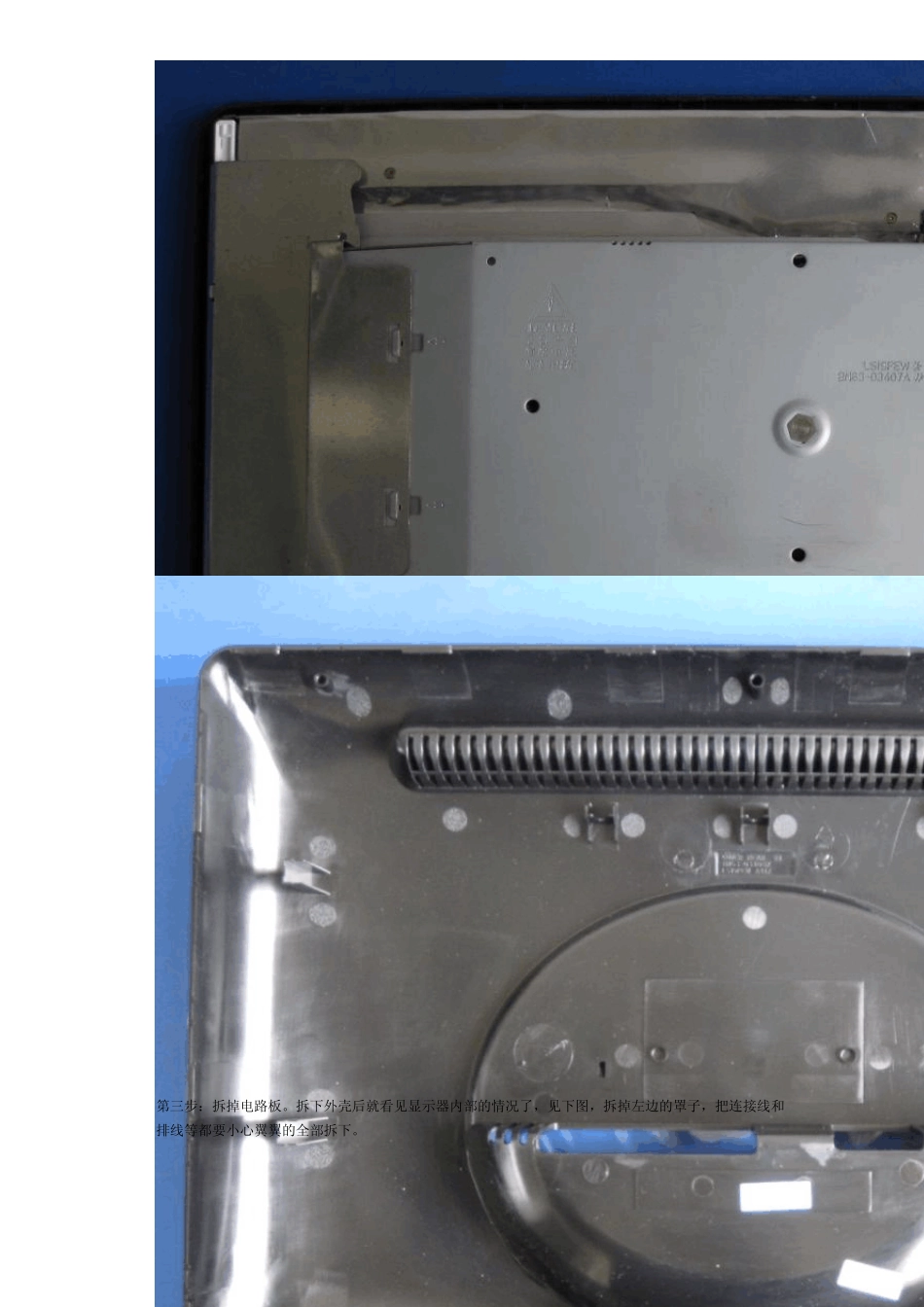

三星液晶显示器 932GW不启动维修及拆解详图 故障现象:开机的时候电源按钮灯闪烁,仔细观察屏幕启动时打闪,闪的亮度非常小,并伴有吱的声音,要启动很多次才能正常。 故障排除:显示器电源板三个电解电容鼓包漏液。 拆解: 第一步,拆调显示器底座,如下图,底座中间的螺丝拧下来后,向下一拔就下来了。 第二步:拆掉前边框。显示器的上边缘共有六个卡口,从显示器上边缘中间靠左或靠右 3 厘米的位置开始,用双手把前面板上边的黑边向上前方拔起,听到声响后慢慢向左右扩展就可以开了,也可以准备两个平口小改锥,像拆卸自行车外胎那样两个改锥逐步的向前倒,先拆上边,再拆两边,最后拆下边。注意保护液晶屏,用改锥撬动要轻,不要撬坏边框。见下图 第三步:拆掉电路板。拆下外壳后就看见显示器内部的情况了,见下图,拆掉左边的罩子,把连接线和排线等都要小心翼翼的全部拆下。 右边是电源板 注意看下图,最上边三个电解电容鼓包漏液了, 再看看下边这张放大的图片。 再看一下拆卸下来的三个坏的电容,上下都鼓了,两个 1 0 伏 1 0 0 0 微法的,一个 2 5 伏 8 2 0 微法的。 花三块钱买来了三个电容,其中那个8 2 0 微法的没买到,用一个2 5 伏1 0 0 0 微法的代替也可以用。 把新电容换上去就可以把显示器攒起来了。注意电容的极性不要装反了。 看一下液晶屏的产地和型号 把新电容换好后,把显示器攒好,试机,一切恢复正常。
