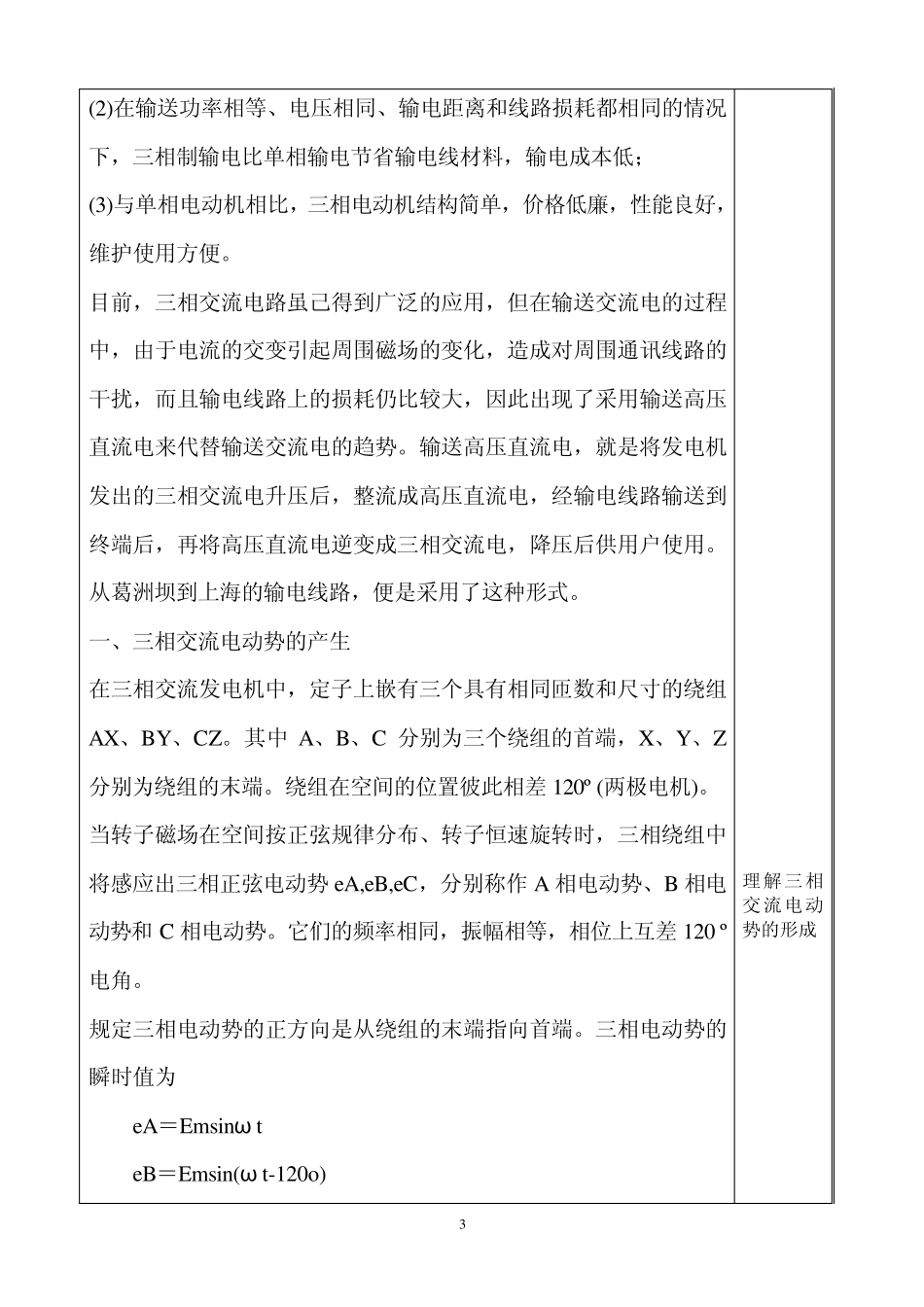

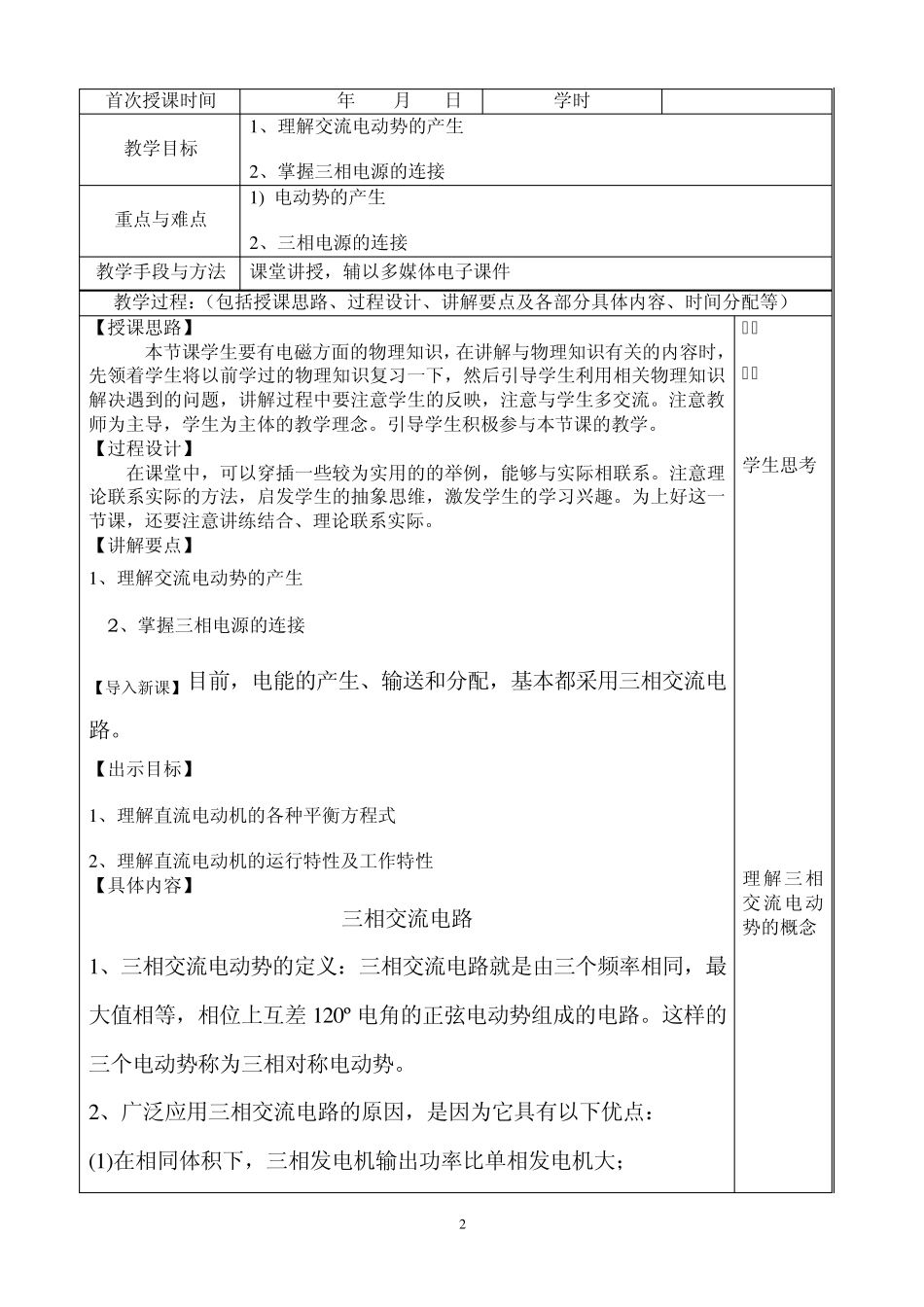

1 教 案 课 程 名 称 电机学 授 课 教 师 荣红梅 职 称 中学一级教师 系 部 机电系 教 研 室 自动化教研室 授 课 对 象 09发电厂 学 年 学 期 2010—2011学年第一学期 2010年 9月 山东大王职业学院教务处 授课题目 三相交流电路 授课类型 新授课 2 首次授课时间 2010 年 9 月2 日 学时 2 教学目标 1、理解交流电动势的产生 2、掌握三相电源的连接 重点与难点 1) 电动势的产生 2、三相电源的连接 教学手段与方法 课堂讲授，辅以多媒体电子课件 教学过程：（包括授课思路、过程设计、讲解要点及各部分具体内容、时间分配等） 【授课思路】 本节课学生要有电磁方面的物理知识，在讲解与物理知识有关的内容时，先领着学生将以前学过的物理知识复习一下，然后引导学生利用相关物理知识解决遇到的问题，讲解过程中要注意学生的反映，注意与学生多交流。注意教师为主导，学生为主体的教学理念。引导学生积极参与本节课的教学。 【过程设计】 在课堂中，可以穿插一些较为实用的的举例，能够与实际相联系。注意理论联系实际的方法，启发学生的抽象思维，激发学生的学习兴趣。为上好这一节课，还要注意讲练结合、理论联系实际。 【讲解要点】 1、理解交流电动势的产生 2 、掌握三相电源的连接 【导入新课】目前，电能的产生、输送和分配，基本都采用三相交流电路。 【出示目标】 1、理解直流电动机的各种平衡方程式 2、理解直流电动机的运行特性及工作特性 【具体内容】 三相交流电路 1、三相交流电动势的定义：三相交流电路就是由三个频率相同，最大值相等，相位上互差 120º电角的正弦电动势组成的电路。这样的三个电动势称为三相对称电动势。 2、广泛应用三相交流电路的原因，是因为它具有以下优点： (1)在相同体积下，三相发电机输出功率比单相发电机大； 学生 活动 学生思考 理解三相交流电动势的概念 3 (2)在输送功率相等、电压相同、输电距离和线路损耗都相同的情况下，三相制输电比单相输电节省输电线材料，输电成本低； (3)与单相电动机相比，三相电动机结构简单，价格低廉，性能良好，维护使用方便。 目前，三相交流电路虽己得到广泛的应用，但在输送交流电的过程中，由于电流的交变引起周围磁场的变化，造成对周围通讯线路的干扰，而且输电线路上的损耗仍比较大，因此出现了采用输送高压直流电来代替输送交流电的趋势。输送高压直流电，就是将发电机发出的...
