三相四线电度表错误接线分析

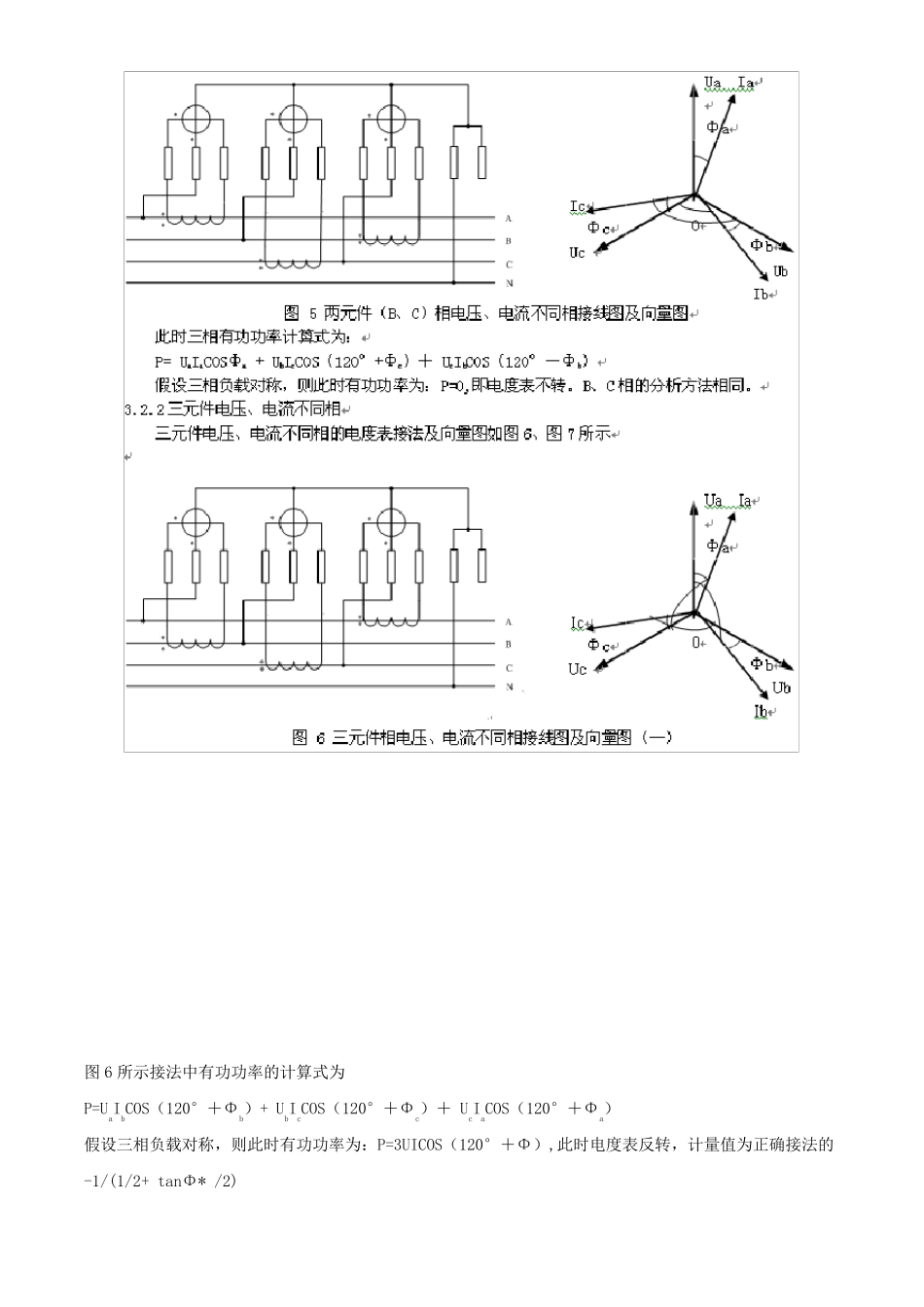

三相四线电度表错误接线分析 1 前言 三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。 2 三相四线有功电度表经电流互感器间接接入正确接线 正确接线图及向量图如图1 所示， 此时三相有功功率的计算式为： P=UaIaCOS（180°－Φa）+ UbIbCOSΦb＋ UcIcCOSΦc 假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。B、C相CT 接反与 A 相接反结果相同。 3.1.2 2CT 接反 3 个 CT 中2 个 CT 接反，假设为A、B 相CT 接反，其接线图及向量图如图3 所示： 此时三相有功功率的计算式为： P=UaIaCOS（180°－Φa）+ UbIbCOS（180°－Φb）＋ UcIcCOS（180°－Φc） 假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1 倍,此时电度表反转。 3.2 电压、电流回路不同相 3.2.1 两元件电压、电流不同相 假设 A 相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图 5 所示。 图6 所示接法中有功功率的计算式为 P=UaIbCOS（120°＋Φb）+ UbIcCOS（120°＋Φc）＋ UcIaCOS（120°＋Φa） 假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2) 图7 所示接法中有功功率的计算式为 P=UaIcCOS（120°－Φc）+ UbIaCOS（120°－Φa）＋ UcIbCOS（120°－Φb） 假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ） 当 0°<Φ<30°时，电度表反转，当 Φ＝30°时，电度表不转，当 Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4 电压回路断线 3.4.1 一相电压断线 假设为A 相断线，其接线图如图8 所示 此时第一元件不计量，有功功率计算式为： P= UbIbCOSΦb＋ UcIcCOSΦc 假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。 3.4.2 两相电压断线 此时第一、第二元件均不计量，有功功率计算时为P=UICOSΦ，此时...
