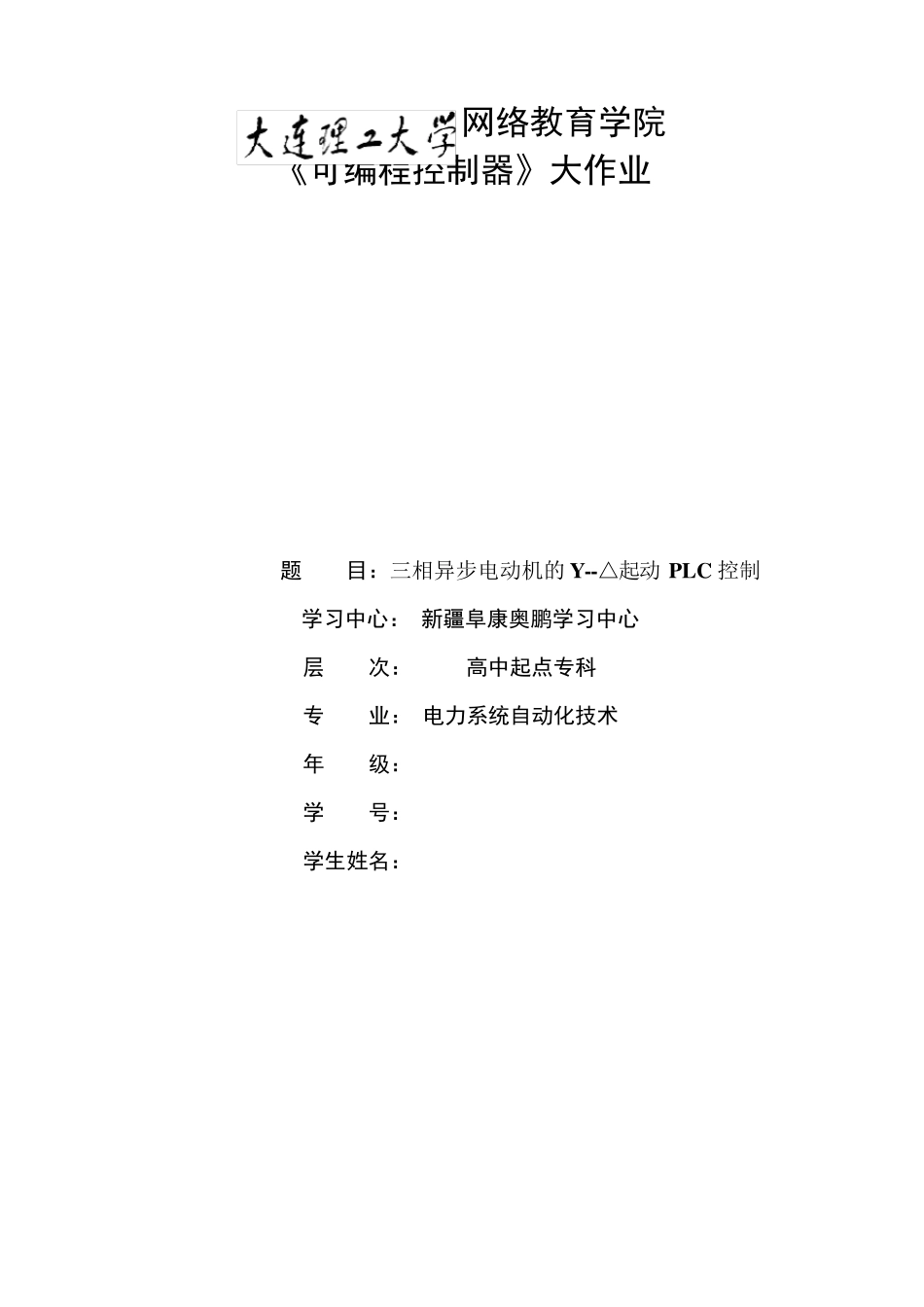

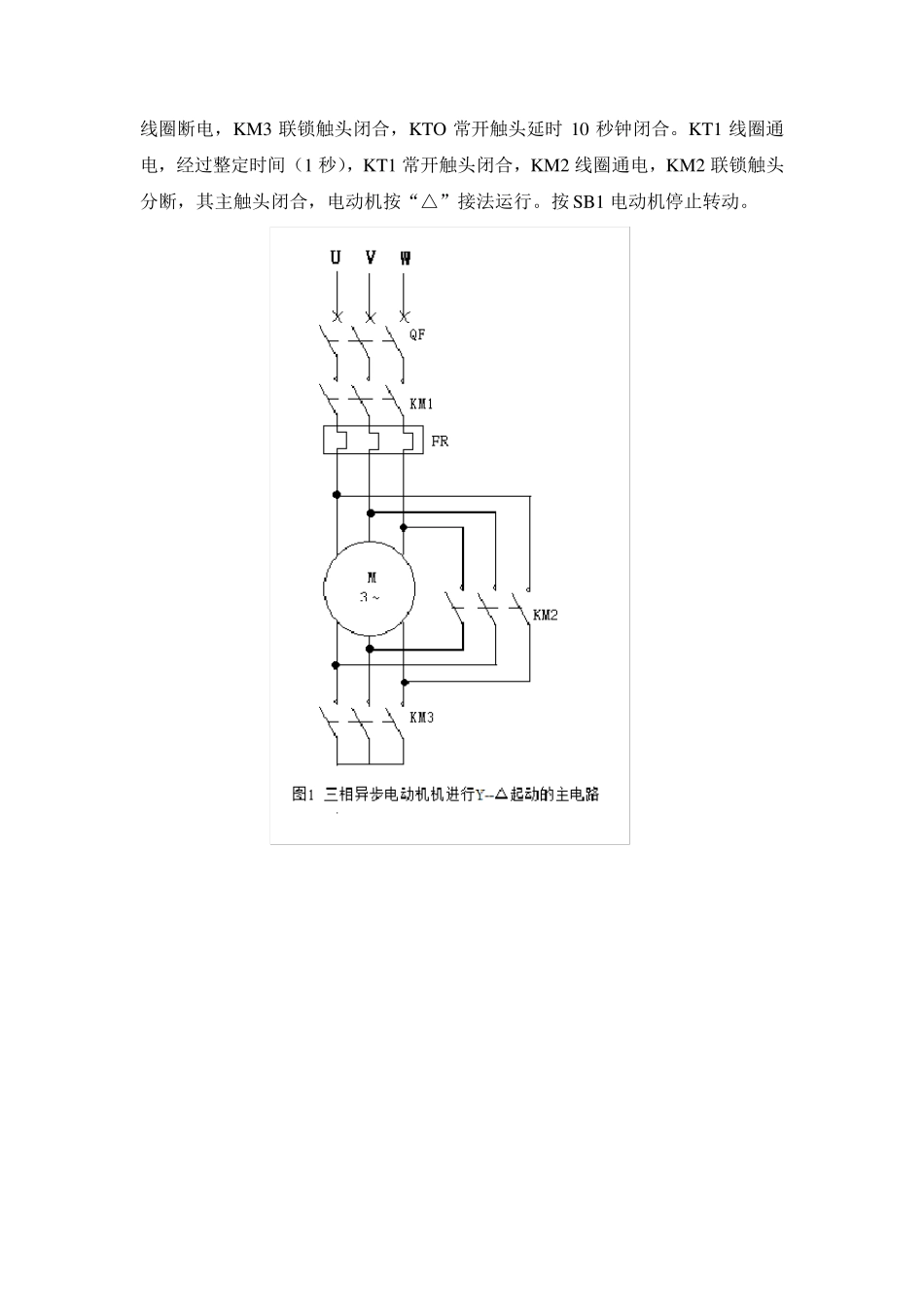

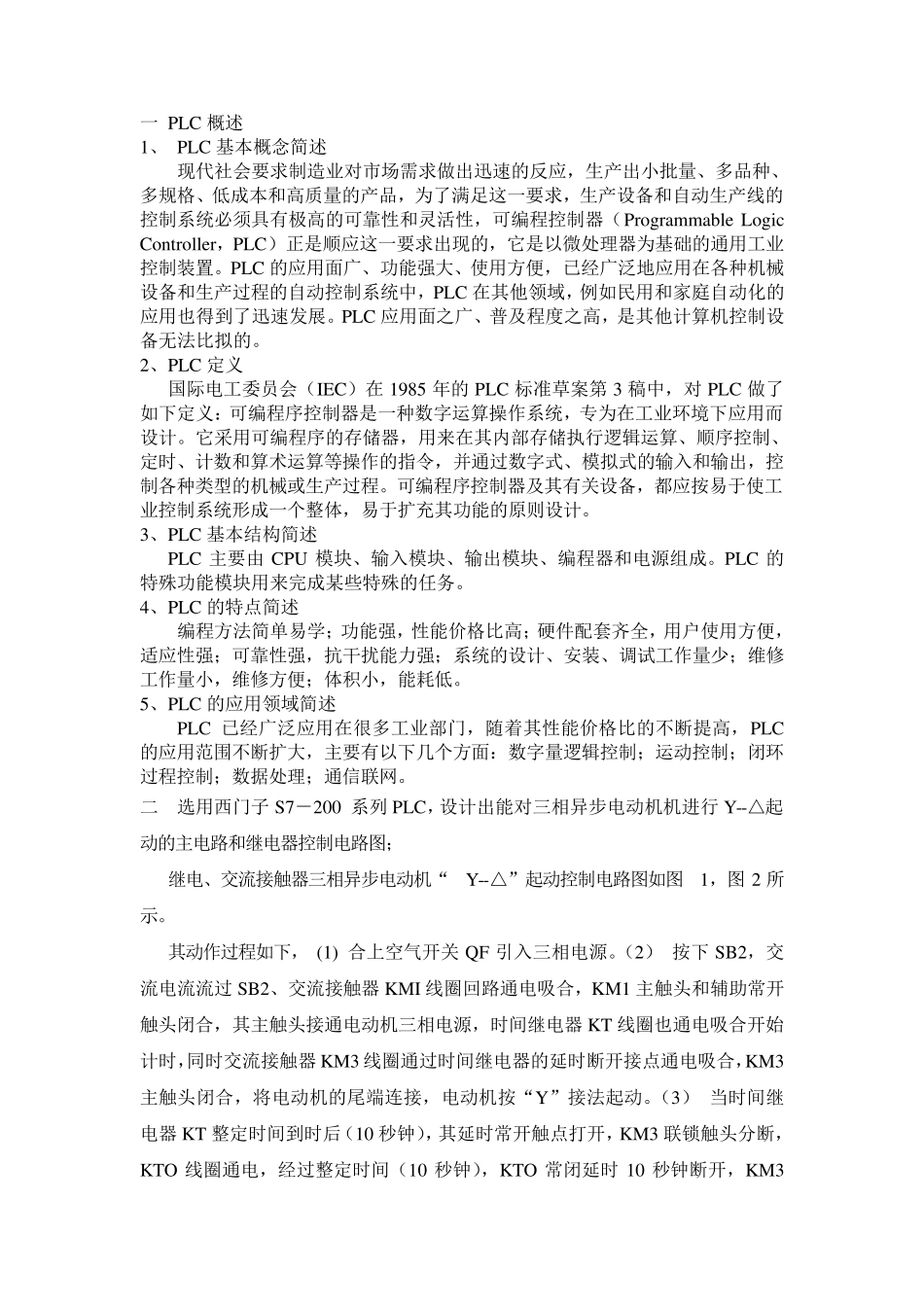

网络教育学院 《可编程控制器》大作业 题 目:三相异步电动机的Y--△起动PLC 控制 学习中心: 新疆阜康奥鹏学习中心 层 次: 高中起点专科 专 业: 电力系统自动化技术 年 级: 学 号: 学生姓名: 一 PLC 概述 1、 PLC 基本概念简述 现代社会要求制造业对市场需求做出迅速的反应,生产出小批量、多品种、多规格、低成本和高质量的产品,为了满足这一要求,生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性,可编程控制器(Programmable Logic Controller,PLC)正是顺应这一要求出现的,它是以微处理器为基础的通用工业控制装置。PLC 的应用面广、功能强大、使用方便,已经广泛地应用在各种机械设备和生产过程的自动控制系统中,PLC 在其他领域,例如民用和家庭自动化的应用也得到了迅速发展。PLC 应用面之广、普及程度之高,是其他计算机控制设备无法比拟的。 2、PLC 定义 国际电工委员会(IEC)在 1985 年的 PLC 标准草案第3 稿中,对 PLC 做了如下定义:可编程序控制器是一种数字运算操作系统,专为在工业环境下应用而设计。它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式、模拟式的输入和输出,控制各种类型的机械或生产过程。可编程序控制器及其有关设备,都应按易于使工业控制系统形成一个整体,易于扩充其功能的原则设计。 3、PLC 基本结构简述 PLC 主要由CPU 模块、输入模块、输出模块、编程器和电源组成。PLC 的特殊功能模块用来完成某些特殊的任务。 4、PLC 的特点简述 编程方法简单易学;功能强,性能价格比高;硬件配套齐全,用户使用方便,适应性强;可靠性强,抗干扰能力强;系统的设计、安装、调试工作量少;维修工作量小,维修方便;体积小,能耗低。 5、PLC 的应用领域简述 PLC 已经广泛应用在很多工业部门,随着其性能价格比的不断提高,PLC的应用范围不断扩大,主要有以下几个方面:数字量逻辑控制;运动控制;闭环过程控制;数据处理;通信联网。 二 选用西门子S7-200 系列PLC,设计出能对三相异步电动机机进行Y--△起动的主电路和继电器控制电路图; 继电、交流接触器三相异步电动机“Y--△”起动控制电路图如图1,图2 所示。 其动作过程如下, (1) 合上空气开关QF 引入三相电源。(2) 按下SB2,交流电流流过 SB2、交流接触器 KMI 线圈回路通电吸合,KM1 主触头和辅助...
