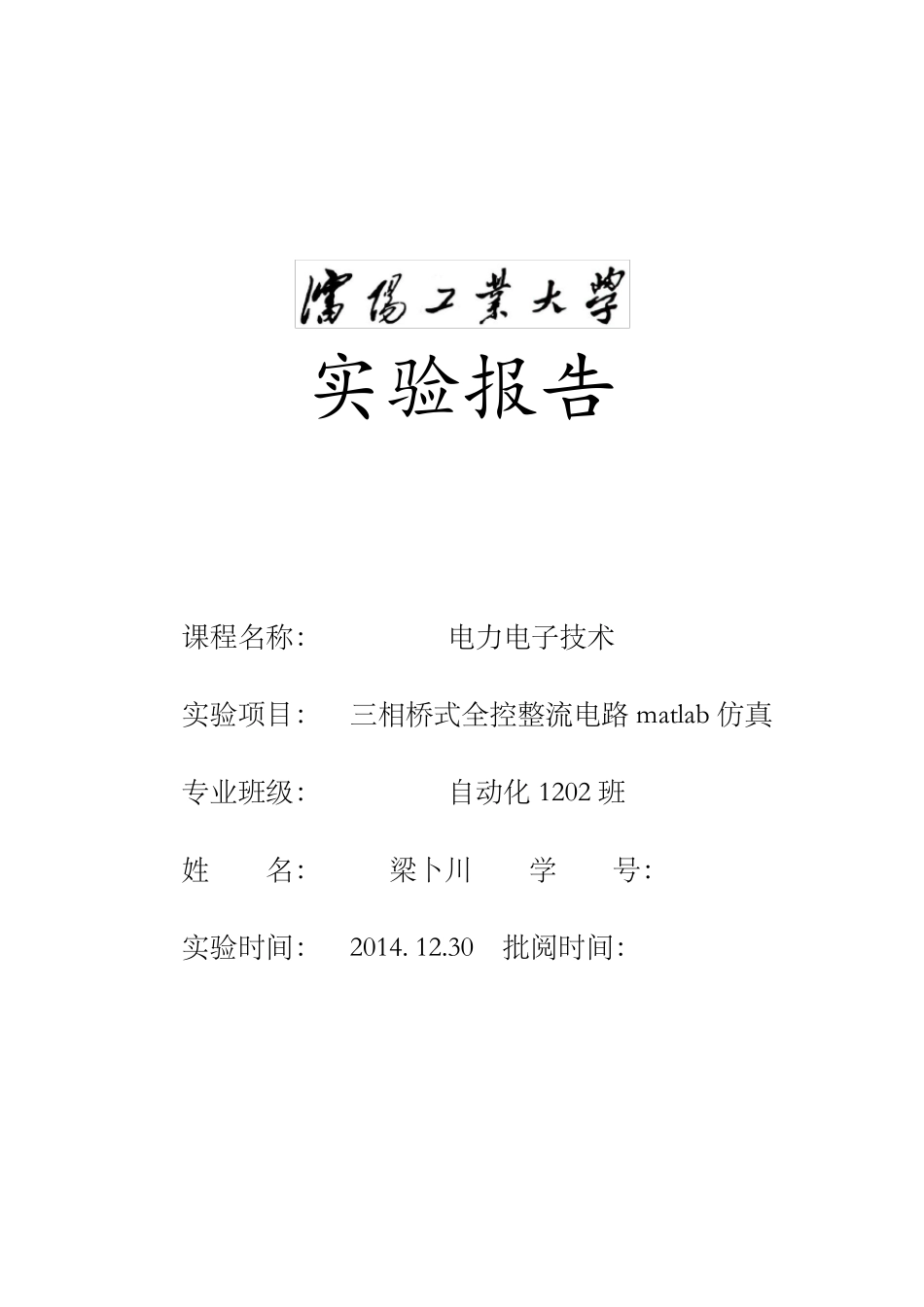

实验报告 课 程 名 称 : 电 力 电 子 技 术 实 验 项 目 : 三 相 桥 式 全 控 整 流 电 路matlab 仿 真 专 业 班 级 : 自 动 化1202 班 姓 名 : 梁 卜 川 学 号 : ********* 实 验 时 间 : 2014. 12.30 批 阅 时 间 : 一.实验目的: 1. 熟悉Matlab 仿真软件和Simu link 模块库。 2. 掌握三相桥式全控整流电路的工作原理、工作情况和工作波形。 二.实验原理(或设计方案): 三相桥式全控整流电路 三.实验步骤: 三相桥式全控整流电路 (1)建立仿真模型 (2)设置模块参数 1)电源参数设置:电压设置为380V,频率设为50Hz。要注意初相角的设置,a相的电压源设为0,b 相的电压源设为-120,c 相的电压源设为-240。 2)负载参数设置:电阻负载:电阻设为5Ω,电感为0,电容无穷大inf。 阻感负载:电阻负载:电阻设为45Ω,电感为1H,电容无穷大inf。 3)6-脉冲发生器:频率 50Hz,脉冲宽度取 10°,选择双脉冲触发方式。 4)三相晶闸管整流器参数设置如下图。 电阻负载参数设置: 阻感负载参数设置: 四.实验记录 1 .三相桥式全控整流电路电阻负载 (1 )电阻负载3 0 ° (2 )电阻负载6 0 ° (3 )电阻负载9 0 ° 2 .三相桥式全控整流电路阻感负载 (1 )阻感负载3 0 ° (2 )阻感负载6 0 ° (3 )阻感负载9 0 ° 五.实验总结: 由于这是第一次接触MATLAB 仿真软件,在使用过程中遇到了较多的困难,例如起初存在着找不到器件或器件参数设置有问题的情况,而且发现所使用的MATLAB 软件与实验指导书所使用的版本不同,这也造成了不少麻烦。但通过参考指导书的内容,上网搜索资料以及同学之间的互相交流,最终较圆满的完成了仿真任务,学会了初步使用MATLAB 仿真软件的基本操作步骤,更认识到了MATLAB 仿真软件的重要性,希望今后里能够更多接触MATLAB 仿真,做到熟练使用仿真软件。
