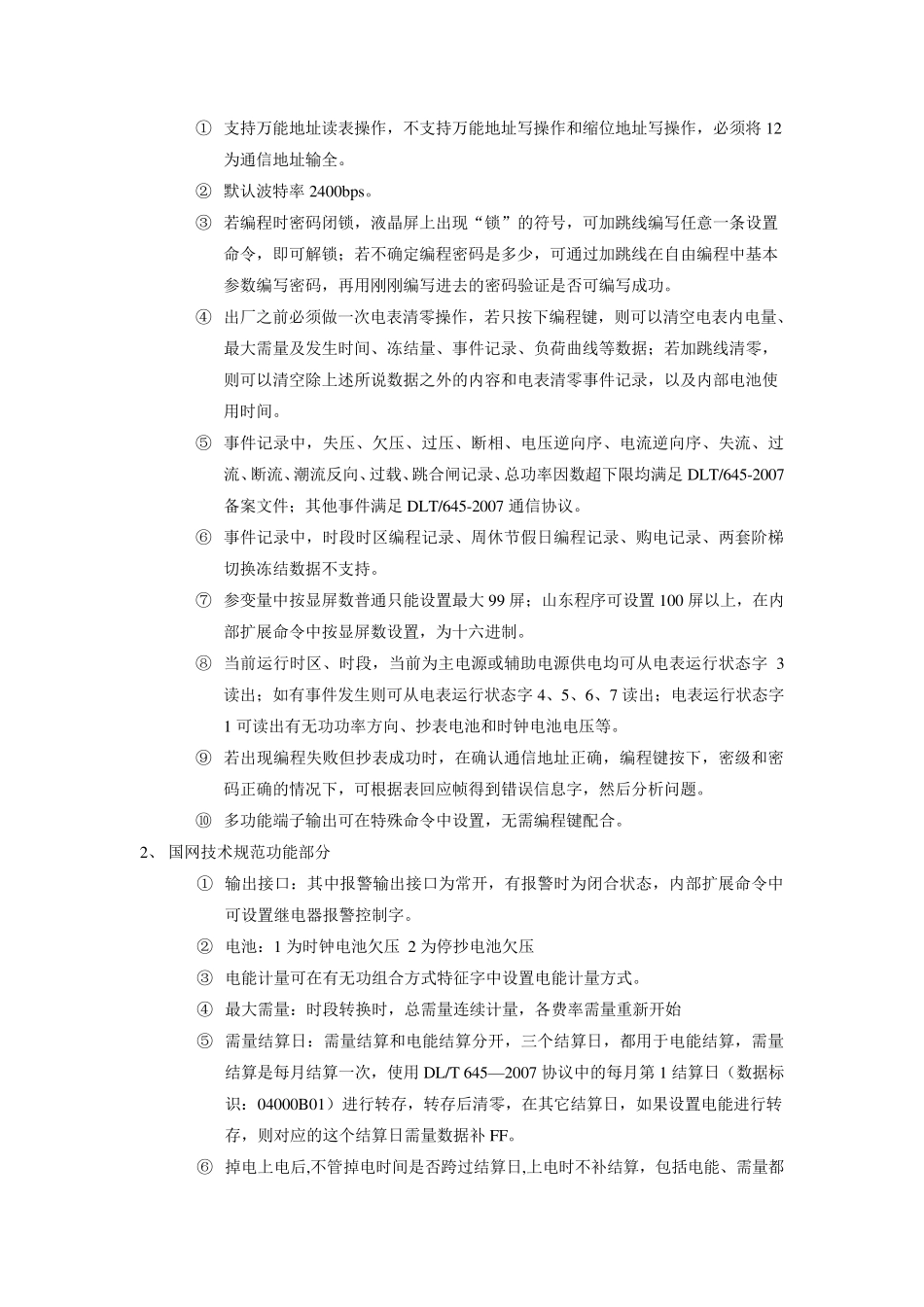

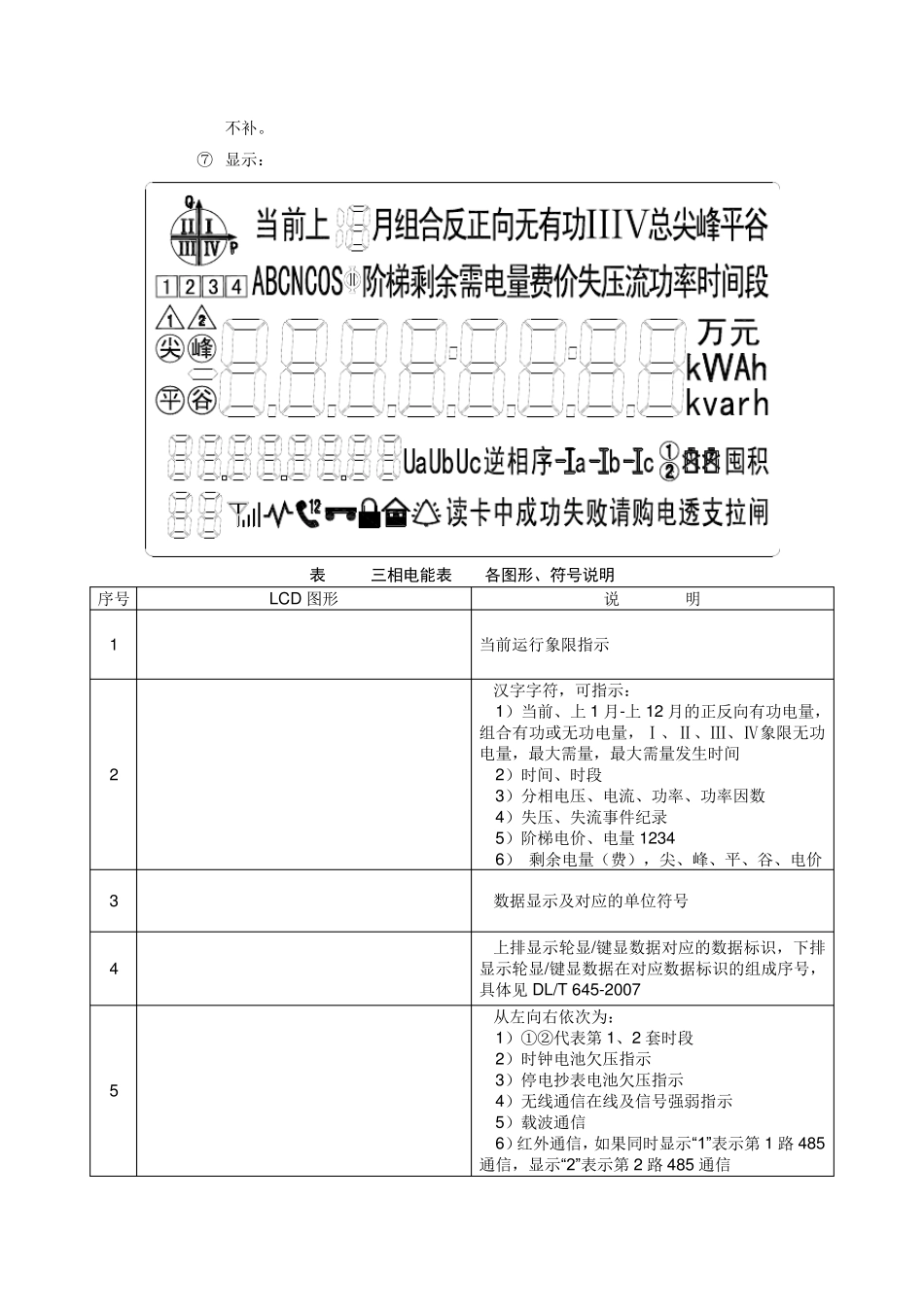

一、 国网结构 1、 表盖 上标牌:DTZY545/DSZY535 三相远程费控智能电能表(内置、外置) 有功 1 级无功 2 级 DTZY545-Z 三相远程费控智能电能表(载波内置、外置) 有功 1 级无功 2 级 DTZY545C-Z 三相费控智能电能表(载波卡表内置、外置) 有功 1 级无功 2 级 DTZY545C 三相费控智能电能表(卡表内置、外置) 有功 1 级无功 2 级 指示灯:—有功电能脉冲指示灯:红色;平时灭,计量有功电能时闪烁。 —无功电能脉冲指示灯:红色;平时灭,计量无功电能时闪烁。 —报警指示灯:红色;正常时灭,报警时常亮。 —跳闸指示灯:黄色;平时灭,负荷开关分断时亮。 费控电能表应具有跳闸指示灯,跳闸指示灯平时灭,在电能表发出跳闸命令的同时,跳闸指示灯点亮。 下标牌:电能表参比电压、参比电流、准确度等级、有无功常数、频率等 2、 接线图及端子 三相费控智能电能表(无线通信模块外置)同时具有跳闸控制接口、2 个 RS485 接口,其中 RS485 接口 2 与无线通信模块相连,用于抄读下挂表;三相费控智能电能表有跳闸控制接口和 1 个 RS485 接口。(见图 2) 二、 功能部分 1、 通信协议:DLT/645-2007 多功能电能表通信协议和 DLT/645-2007 备案文件 ① 支持万能地址读表操作,不支持万能地址写操作和缩位地址写操作,必须将12为通信地址输全。 ② 默认波特率2400bps。 ③ 若编程时密码闭锁,液晶屏上出现“锁”的符号,可加跳线编写任意一条设置命令,即可解锁;若不确定编程密码是多少,可通过加跳线在自由编程中基本参数编写密码,再用刚刚编写进去的密码验证是否可编写成功。 ④ 出厂之前必须做一次电表清零操作,若只按下编程键,则可以清空电表内电量、最大需量及发生时间、冻结量、事件记录、负荷曲线等数据;若加跳线清零,则可以清空除上述所说数据之外的内容和电表清零事件记录,以及内部电池使用时间。 ⑤ 事件记录中,失压、欠压、过压、断相、电压逆向序、电流逆向序、失流、过流、断流、潮流反向、过载、跳合闸记录、总功率因数超下限均满足 DLT/645-2007备案文件;其他事件满足 DLT/645-2007 通信协议。 ⑥ 事件记录中,时段时区编程记录、周休节假日编程记录、购电记录、两套阶梯切换冻结数据不支持。 ⑦ 参变量中按显屏数普通只能设置最大 99 屏;山东程序可设置 100 屏以上,在内部扩展命令中按显屏数设置,为十六进制。 ⑧ 当前运行时区、时段,当前...
