实验 DH－3 型三相一次自动重合闸装置实验一、实验目的1、熟悉三相一次重合闸装置的电气结构和工作原理
2、理解三相一次重合闸装置内部器件的功能和特性，掌握其实验操作及调整方法
二、预习与思考1、电容式重合闸装置主要组成元件是什么
各起什么作用
2、电容式的重合闸装置为什么只能重合一次
3、重合闸装置 ZJ 两个触点为什么串联使用
4、重合闸装置中充电电阻能否任意更换
5、重合闸装置不动作的内部原因是什么
6、电秒表使用时应注意什么
三、原理说明DH-3 型三相一次重合闸装置用于输电线路上实现三相一次自动重合闸，它是重要的保护设备

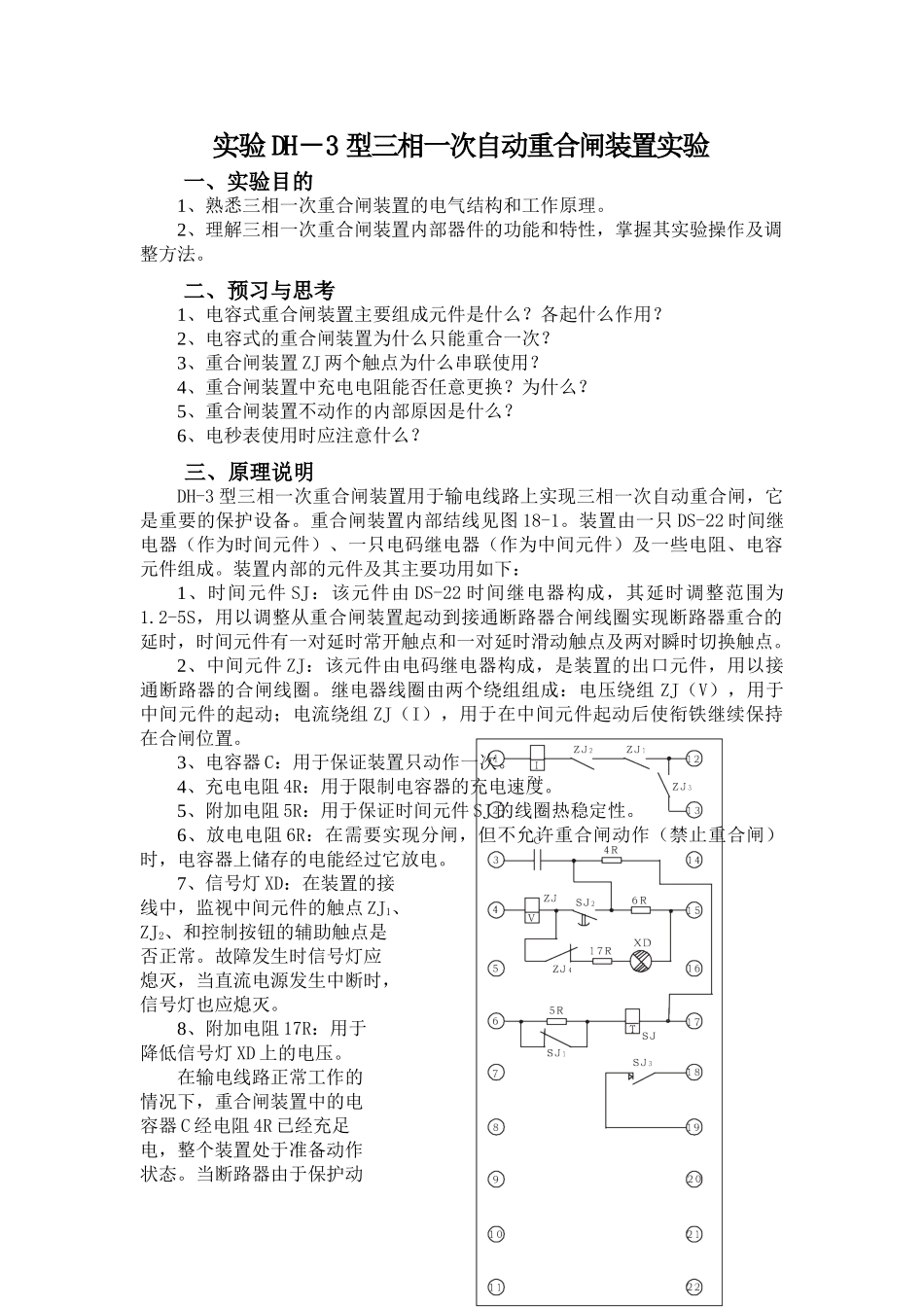

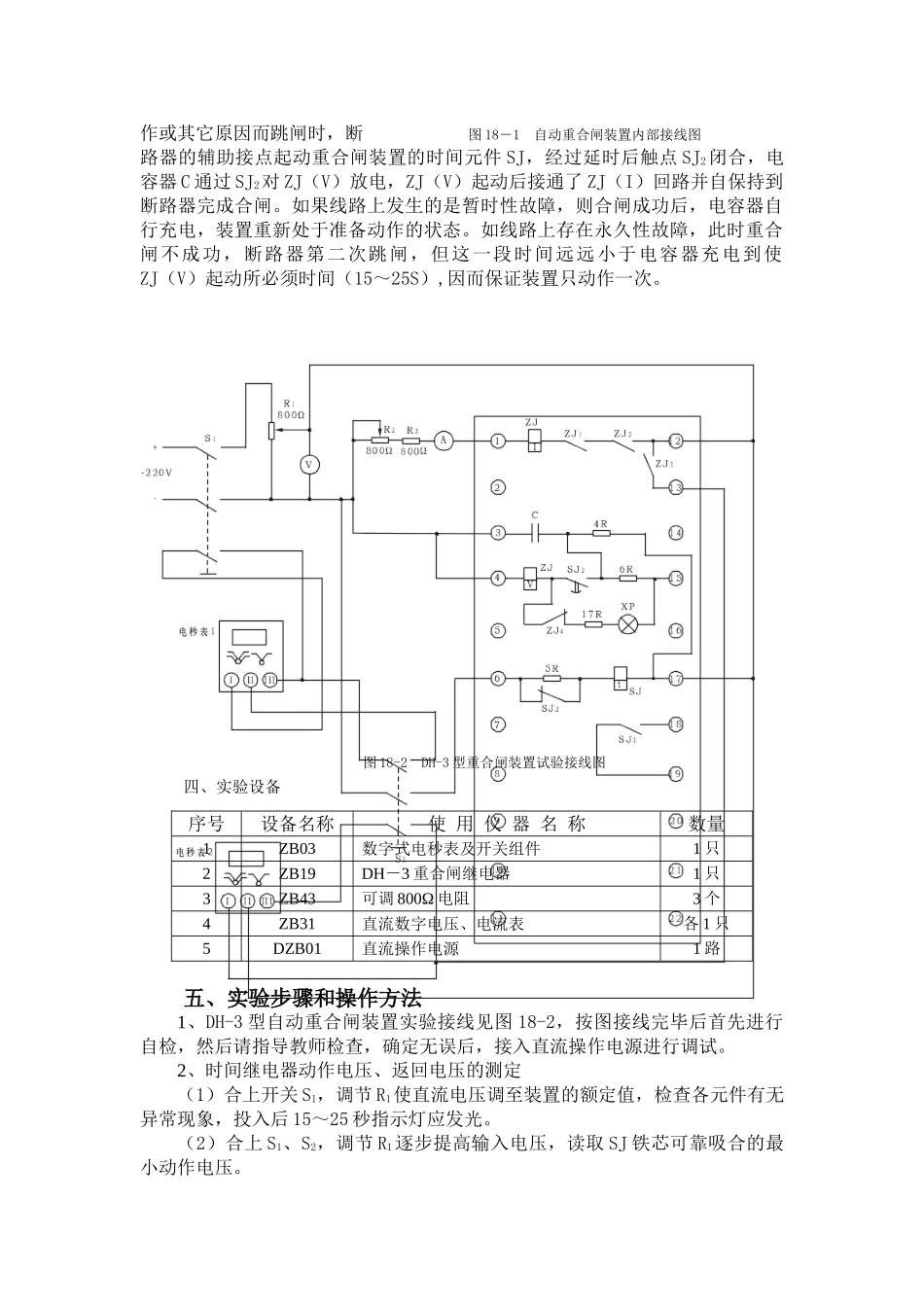

重合闸装置内部结线见图 18-1
装置由一只 DS-22 时间继电器（作为时间元件）、一只电码继电器（作为中间元件）及一些电阻、电容元件组成
装置内部的元件及其主要功用如下：1、时间元件 SJ：该元件由 DS-22 时间继电器构成，其延时调整范围为1
2-5S，用以调整从重合闸装置起动到接通断路器合闸线圈实现断路器重合的延时，时间元件有一对延时常开触点和一对延时滑动触点及两对瞬时切换触点
2、中间元件 ZJ：该元件由电码继电器构成，是装置的出口元件，用以接通断路器的合闸线圈
继电器线圈由两个绕组组成：电压绕组 ZJ（V），用于中间元件的起动；电流绕组 ZJ（I），用于在中间元件起动后使衔铁继续保持在合闸位置
3、电容器 C：用于保证装置只动作一次
4、充电电阻 4R：用于限制电容器的充电速度
5、附加电阻 5R：用于保证时间元件 SJ 的线圈热稳定性
6、放电电阻 6R：在需要实现分闸，但不允许重合闸动作（禁止重合闸）时，电容器上储存的电能经过它放电
7、信号灯 XD：在装置的接线中，监视中间元件的触点 ZJ1、ZJ2、和控制按钮的辅助触点是否正常
故障发生时信号灯应熄灭，当直流电源发生中断时，信号灯也应熄灭
8、附加电阻 17R：用于降
