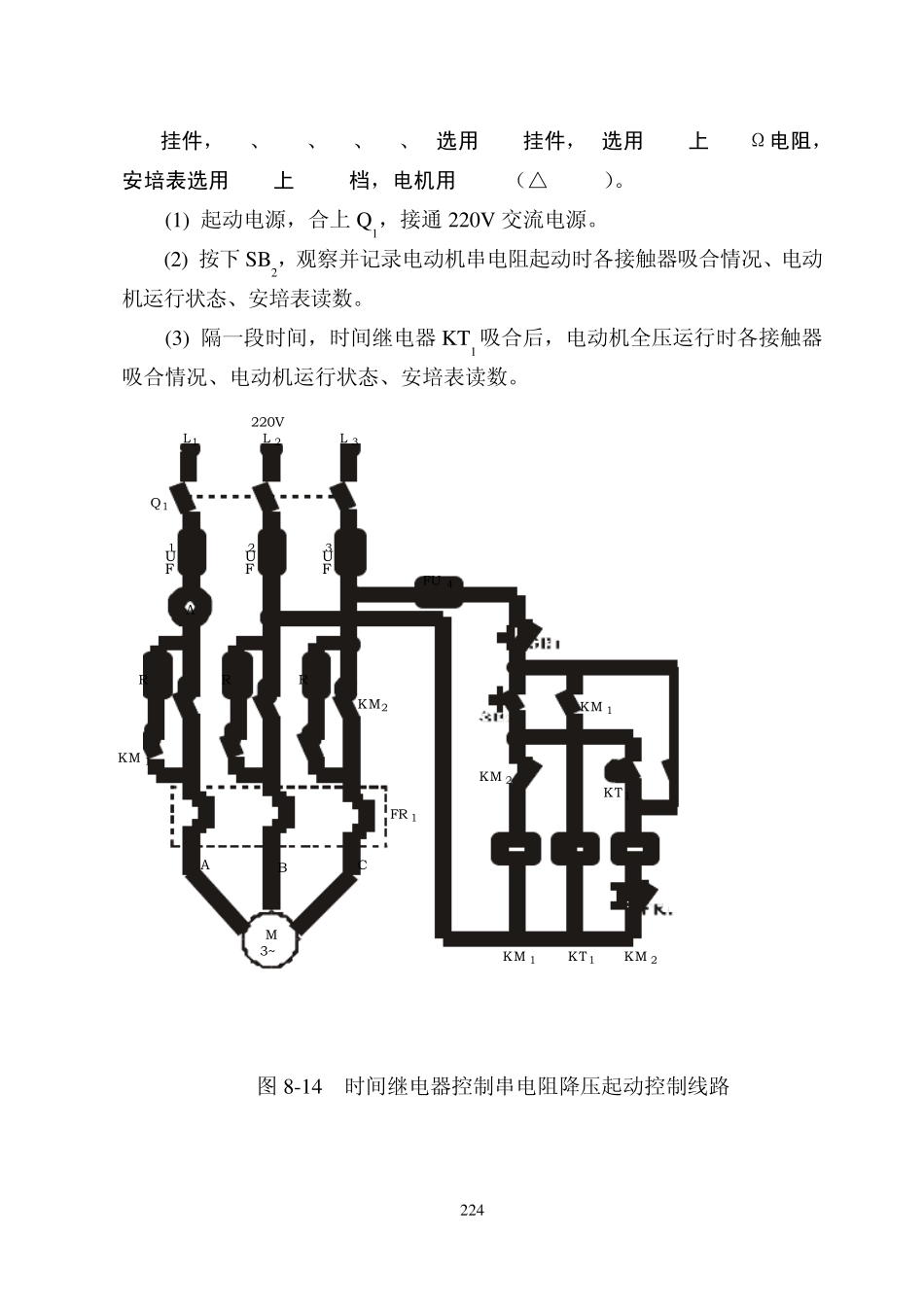

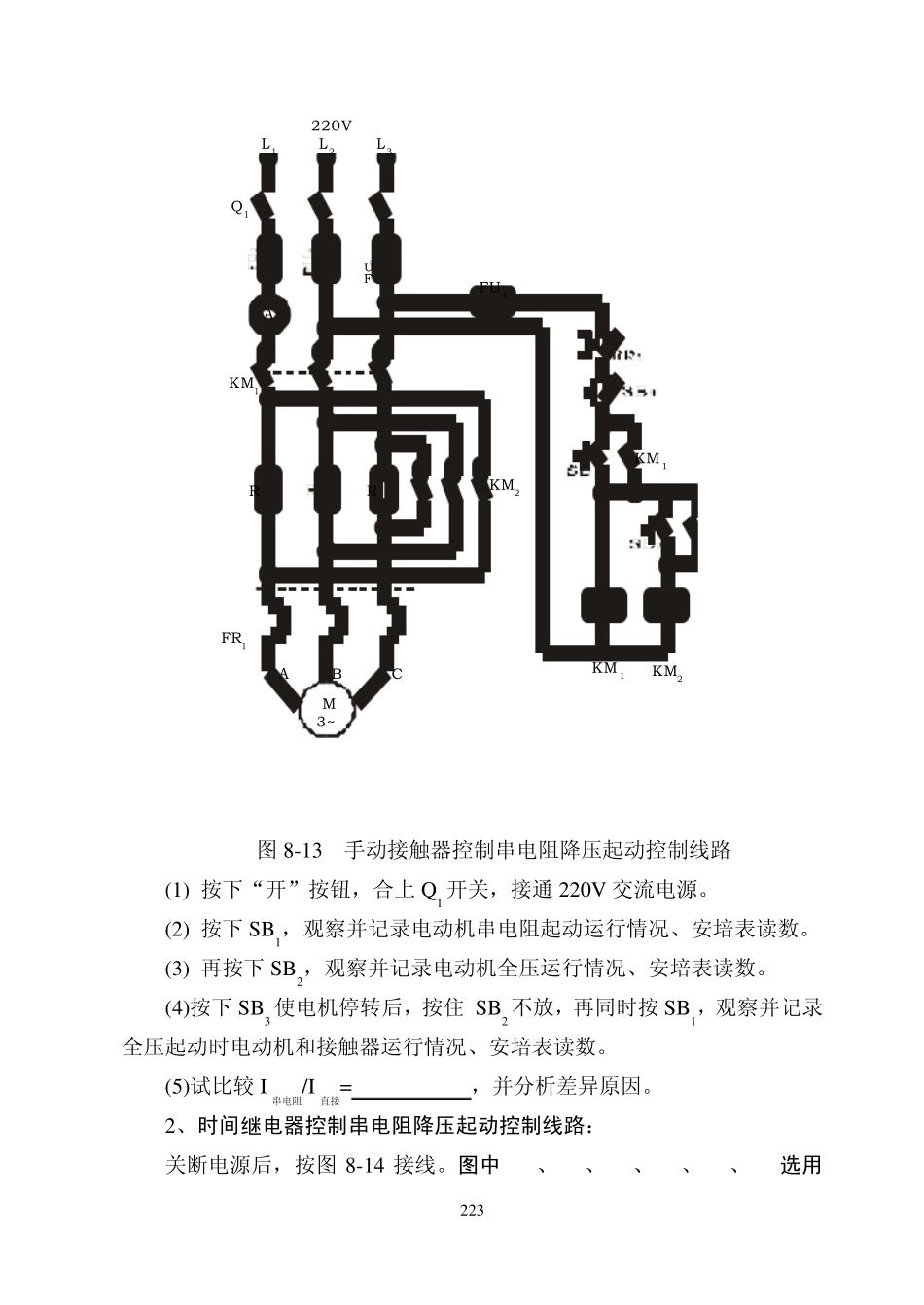

222 8 -6 三相鼠笼式异步电动机的降压起动控制线路 一、实验目的 1、通过对三相异步电动机降压起动的接线，进一步掌握降压起动在机床控制中的应用。 2、了解不同降压起动控制方式时电流和起动转矩的差别。 3、掌握在各种不同场合下应用何种起动方式。 二、选用部件 1、实验设备 序 号 型 号 名 称 数 量 1 DJ16 三相鼠笼异步电动机(△/220V ) 1 件 2 DJ24 三相鼠笼异步电动机(△/220V ) 1 件 3 D61 继电接触控制挂箱（一） 1 件 4 D62 继电接触控制挂箱（二） 1 件 5 D41 三相可调电阻箱 1 件 6 D32 交流电流表 1 件 2、屏上挂件排列顺序 D41、D61、D62、D32 三、实验方法 1、手动接触器控制串电阻降压起动控制线路： 把三相可调电压调至线电压220V ，按下屏上“关”按钮。按图 8-13 接线。图中FR1、SB1、SB2、SB3、KM1、KM2选用D61挂件，FU1、FU2、FU3、FU4、Q1选用D62挂件，R用D41上180Ω电阻，安培表用D32上2.5A档，电机用DJ24（△/220V）。 223 图8-13 手动接触器控制串电阻降压起动控制线路 (1) 按下“开”按钮，合上 Q1 开关，接通 220V 交流电源。 (2) 按下SB1，观察并记录电动机串电阻起动运行情况、安培表读数。 (3) 再按下SB2，观察并记录电动机全压运行情况、安培表读数。 (4)按下SB3 使电机停转后，按住 SB2不放，再同时按SB1，观察并记录全压起动时电动机和接触器运行情况、安培表读数。 (5)试比较 I串电阻/I直接= ，并分析差异原因。 2、时间继电器控制串电阻降压起动控制线路： 关断电源后，按图8-14 接线。图中FR1、SB1、SB2、KM1、KM2、KT1选用ABCKM1Q1L1L2L3220VFR1KM2KM 1KM2KM 1 M3~ARRFU4FU3 224 D61挂件，FU1、FU2 、FU3、FU4、Q1选用D62挂件，R选用D41上180Ω电阻，安培表选用D32上2.5A档，电机用DJ24（△/220V）。 (1) 起动电源，合上Q1，接通220V 交流电源。 (2) 按下SB2，观察并记录电动机串电阻起动时各接触器吸合情况、电动机运行状态、安培表读数。 (3) 隔一段时间，时间继电器KT1吸合后，电动机全压运行时各接触器吸合情况、电动机运行状态、安培表读数。 图 8-14 时间继电器控制串电阻降压起动控制线路 ABCKM2FU1Q1L1L 2L 3220VFU2KM 1KM 2KM 1 M3~AKT1KT1KM 2FR 1KM 1RRRFU 4FU3 225 3、接触器控制Y-Δ降压起动控制线路： 关断电源后，按图 8-15 接线。图中 SB1、SB2、SB3、KM1、KM2、KM3、FR1...
