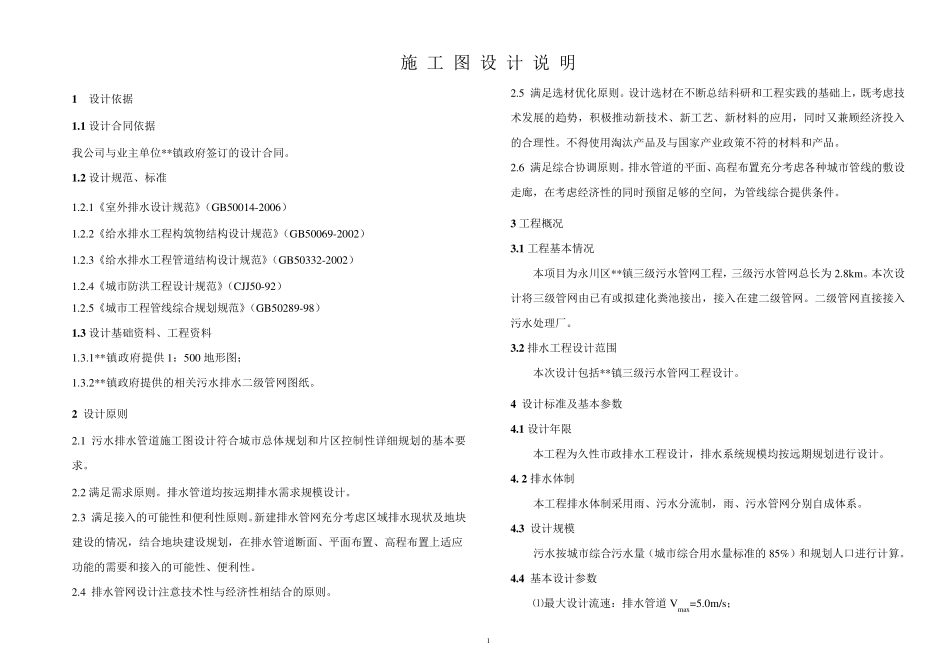

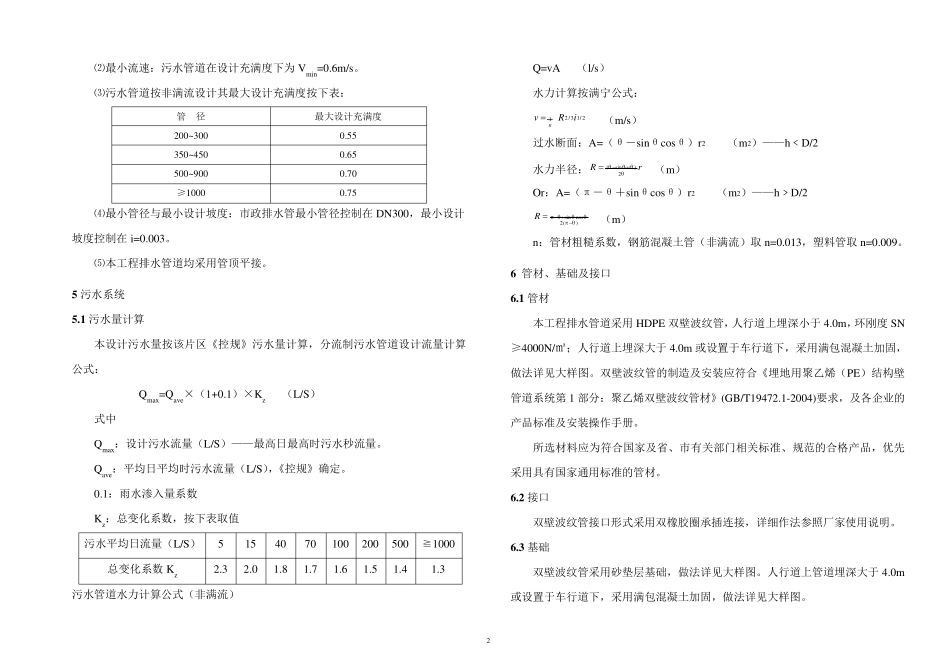

1 施 工 图 设 计 说 明1 设计依据 1 .1 设计合同依据 我公司与业主单位**镇政府签订的设计合同。 1 .2 设计规范、标准 1.2.1《室外排水设计规范》（GB50014-2006） 1.2.2《给水排水工程构筑物结构设计规范》（GB50069-2002） 1.2.3《给水排水工程管道结构设计规范》（GB50332-2002） 1.2.4《城市防洪工程设计规范》（CJJ50-92） 1.2.5《城市工程管线综合规划规范》（GB50289-98） 1 .3 设计基础资料、工程资料 1.3.1**镇政府提供 1：500 地形图； 1.3.2**镇政府提供的相关污水排水二级管网图纸。 2 设计原则 2.1 污水排水管道施工图设计符合城市总体规划和片区控制性详细规划的基本要求。 2.2 满足需求原则。排水管道均按远期排水需求规模设计。 2.3 满足接入的可能性和便利性原则。新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应 功能的需要和接入的可能性、便利性。 2.4 排水管网设计注意技术性与经济性相结合的原则。 2.5 满足选材优化原则。设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。 2.6 满足综合协调原则。排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。 3 工程概况 3 .1 工程基本情况 本项目为永川区**镇三级污水管网工程，三级污水管网总长为2.8km。本次设计将三级管网由已有或拟建化粪池接出，接入在建二级管网。二级管网直接接入污水处理厂。 3 .2 排水工程设计范围 本次设计包括**镇三级污水管网工程设计。 4 设计标准及基本参数 4 .1 设计年限 本工程为久性市政排水工程设计，排水系统规模均按远期规划进行设计。 4 . 2 排水体制 本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。 4 .3 设计规模 污水按城市综合污水量（城市综合用水量标准的 85%）和规划人口进行计算。 4 .4 基本设计参数 ⑴最大设计流速：排水管道 Vmax=5.0m/s； 2 ⑵最小流速：污水管道在设计充满度下为Vmin=0.6m/s。 ⑶污水管道按非满流设计其最大设计充满度按下表： 管 径 最大设计充满度 200~300 0.55 350~450 0.65 500~900 0.70 ≥1000 0.75 ⑷最小管径与最小设...
