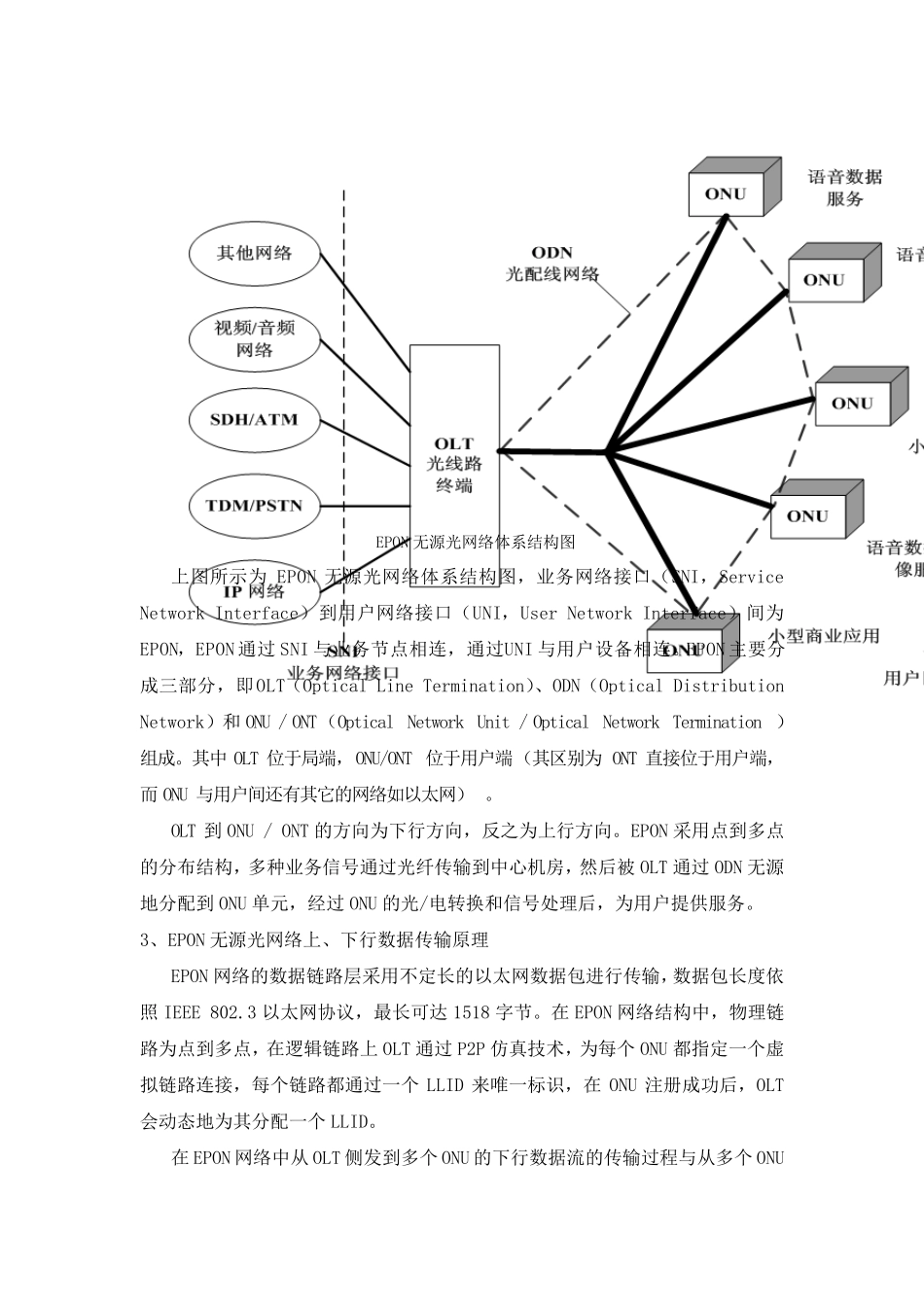

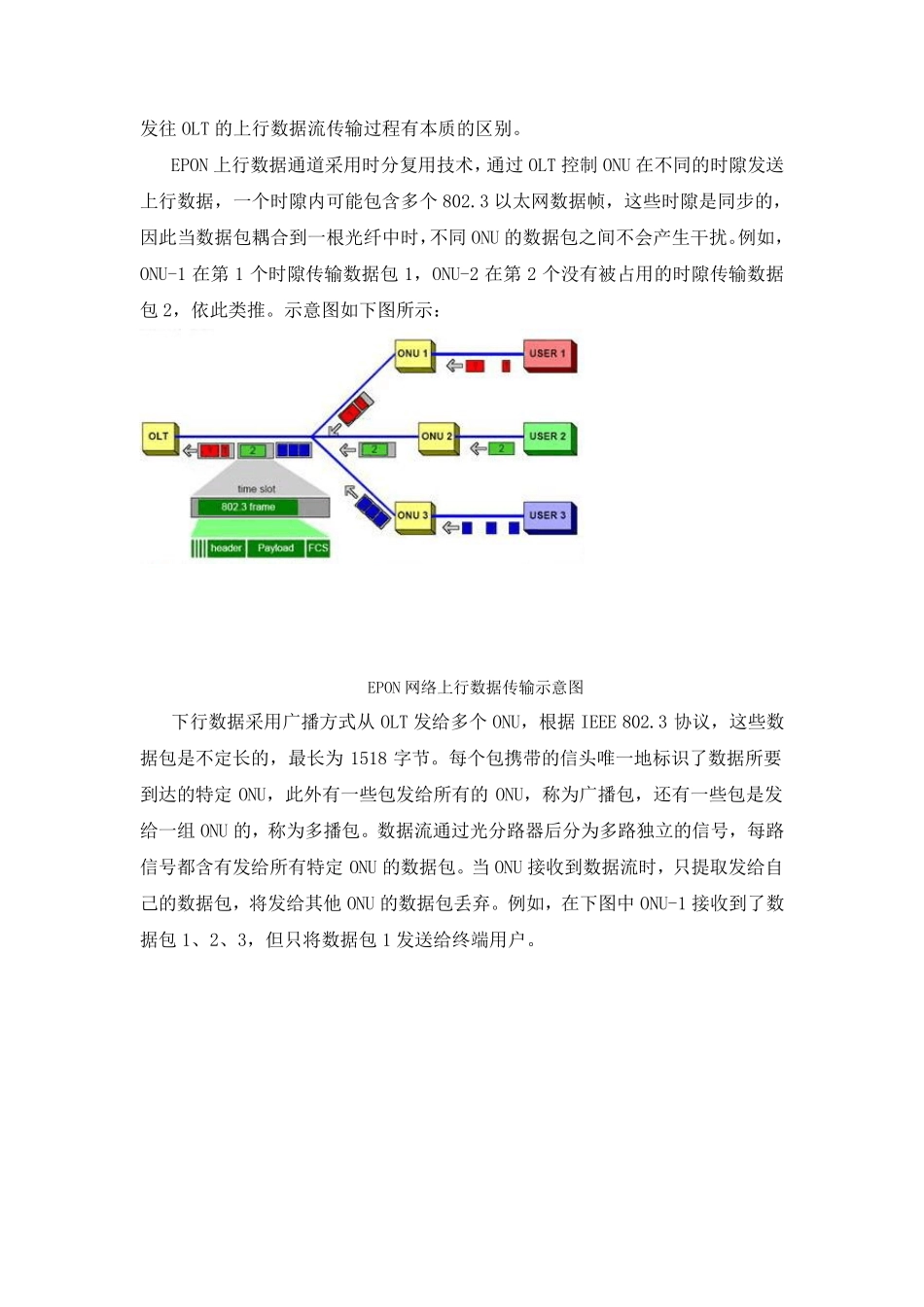

3．三网融合光纤到户接入系统的设计 一、实验目的 1、了解三网融合光纤到户接入系统的网络拓扑结构，掌握星形网络和总线型网络的组网方法，了解数据、语音、视频三网融合业务的单纤传输和双纤传输方案。 2、掌握无源光网络中光功率预算的设计和计算方法，以及传输波长的选择和分配方法。 3、完成三网融合光纤到户接入系统的设计构建和业务配置，了解根据不同应用需求进行业务配置的方法和实现原理，学习三网融合光纤到户接入系统网络管理的基本方法。 二、实验原理 1、无源光网络简介 无源光网络（PON，Passive Optical Network）是光接入网的一种，是目前宽带光接入技术的发展方向。无源光网络的显著特点是接入网络只在边缘节点存在有源设备，在网络中间都是无源光节点，这个特点带来的好处是在接入网络中无需―光-电-光‖转换，简化网络结构，降低实现成本，并且有效减少网络维护工作。因此无源光网络技术被专家普遍认为是宽带光接入的理想技术。 无源光网络技术根据网络承载协议的不同，分为APON（ATM Passive Optical Network）、EPON（Ethernet Passive Optical Network）和 GPON（Gigabit Passive Optical Network）等，其中由于EPON 采用以太网协议作为二层承载协议，具 有很 好的兼 容 性 和性 价 比 ，并且在 2004 年 6 月 成为IEEE 国 际 标 准 ，因此目前得 到最 广 泛 的应用。 2、EPON 无源光网络体 系结构 EPON 无源光网络体系结构图 上图所示为EPON 无源光网络体系结构图，业务网络接口（SNI，Service Network Interface）到用户网络接口（UNI，User Network Interface）间为EPON，EPON 通过SNI 与业务节点相连，通过UNI 与用户设备相连。EPON 主要分成三部分，即OLT（Optical Line Termination）、ODN（Optical Distribution Network）和 ONU / ONT（Optical Network Unit / Optical Network Termination ）组成。其中 OLT 位于局端，ONU/ONT 位于用户端（其区别为ONT 直接位于用户端，而 ONU 与用户间还有其它的网络如以太网）。 OLT 到ONU / ONT 的方向为下行方向，反之为上行方向。EPON 采用点到多点的分布结构，多种业务信号通过光纤传输到中心机房，然后被 OLT 通过ODN 无源地分配到ONU 单元，经过ONU 的光/电转换和信号处理后，为用户提供服务。 3、EPON 无源光网络上、下行数据传输原理 EPON 网络的数据链路层采用不定长的...
