三菱Q系列PLC的IO地址怎么分配

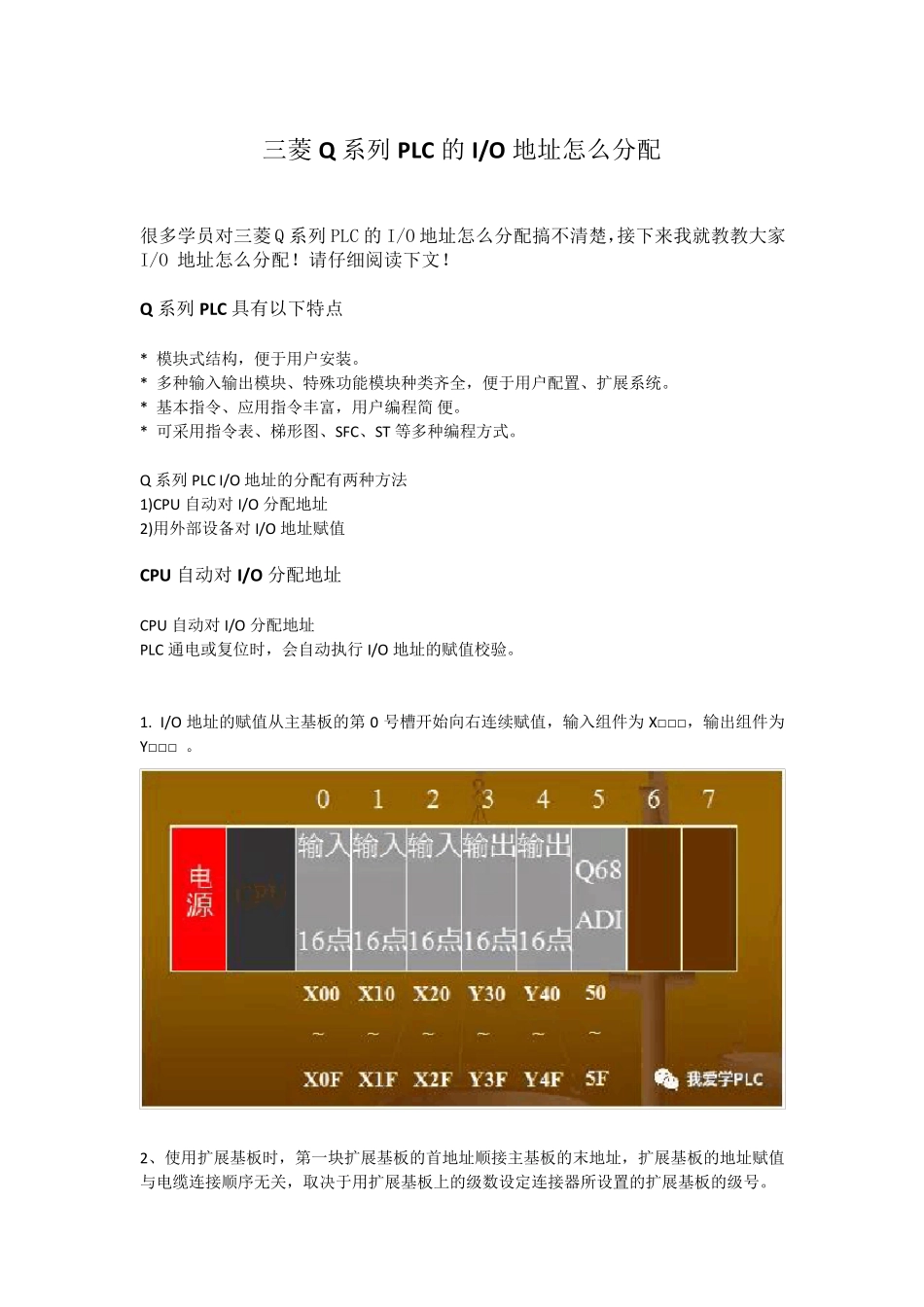

三菱Q 系列PLC 的I/O 地址怎么分配 很多学员对三菱Q 系列PLC 的I/O 地址怎么分配搞不清楚，接下来我就教教大家I/O 地址怎么分配！请仔细阅读下文！ Q 系列PLC 具有以下特点 * 模块式结构，便于用户安装。 * 多种输入输出模块、特殊功能模块种类齐全，便于用户配置、扩展系统。 * 基本指令、应用指令丰富，用户编程简 便。 * 可采用指令表、梯形图、SFC、ST 等多种编程方式。 Q 系列PLC I/O 地址的分配有两种方法 1)CPU 自动对I/O 分配地址 2)用外部设备对I/O 地址赋值 CPU 自动对I/O 分配地址 CPU 自动对I/O 分配地址 PLC 通电或复位时，会自动执行 I/O 地址的赋值校验。 1. I/O 地址的赋值从主基板的第 0 号槽开始向右连续赋值，输入组件为 X□□□，输出组件为Y□□□ 。 2、使用扩展基板时，第一块扩展基板的首地址顺接主基板的末地址，扩展基板的地址赋值与电缆连接顺序无关，取决于用扩展基板上的级数设定连接器所设置的扩展基板的级号。 3、各组件所占用的 I/O 点数等于该组件自身的 I/O 点数，没有插装 I/O 组件或特殊功能组件的空槽，所占用的 I/O 点数为 16 点。 4、在对 I/O 地址赋值时，各种主基板和扩展基板按照实际的插槽数处理。 5、如果扩展基板的级号设置不连续（级号设置跳跃），那麽这些被越过的扩展级所占用的I/O 点数等于 0，不增加空插槽数。 6、设定同样的扩展级数的情况：在多个扩展基板中，设定同样的扩展级数将不能使用。 用外部设备对I/O 地址赋值 用外部设备对I/O 地址赋值，其优先级高于实际插装的I/O 模块。 可通过外部设备来控制 I/O 组件和特殊功能组件的地址赋值，而忽略按插槽号及组件的I/O点数进行的地址赋值。 可用软件（GPPW ） 设定的插槽数与使用中的基板的插槽数出现不一致情况时，将变为如下状况： 1) 设定的插槽数比使用中的基板的插槽数多的情况，占用设定的插槽数。比使用中的基板的插槽数多的部分成为空插槽。 2)设定的插槽数比使用中的基板的插槽数少的情况：设定的插槽数之后的插槽将不能使用。 例如：使用 8 个插槽的基板，如果设定的是 5 个插槽的话，基板右面的 3 个插槽将禁止使用。( 禁止使用的插槽如果安装模块的话将会出错 (SP.UNIT LAY ERR”)。 为了便于系统的扩展，在对 I/O 地址赋值时可适当地储备一部分 I/O 地址，使系统能够插装非 16 点的组件。 当非 16 点的I/O 组件或特殊...
