三菱大屏幕显示系统简易操作手册

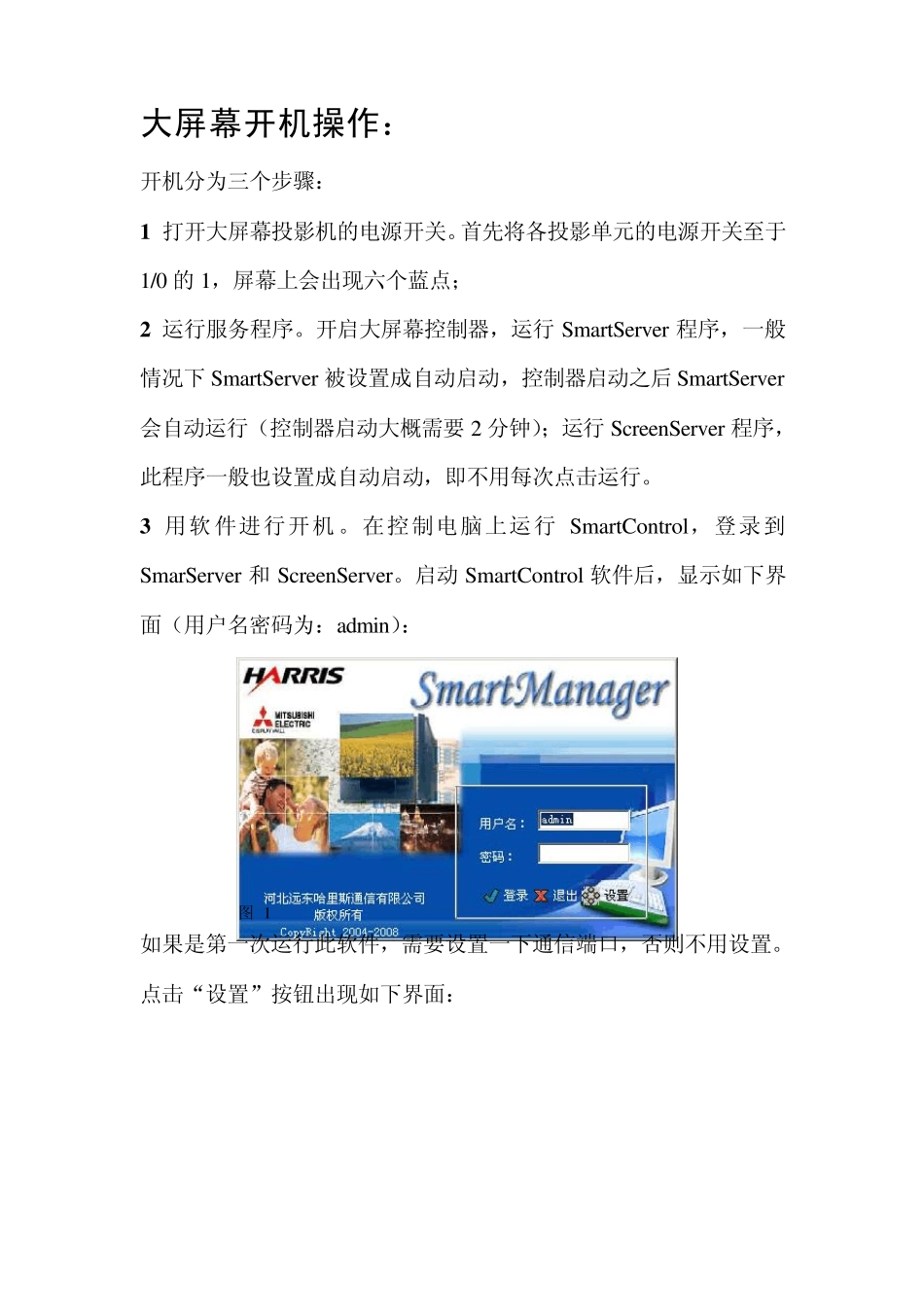

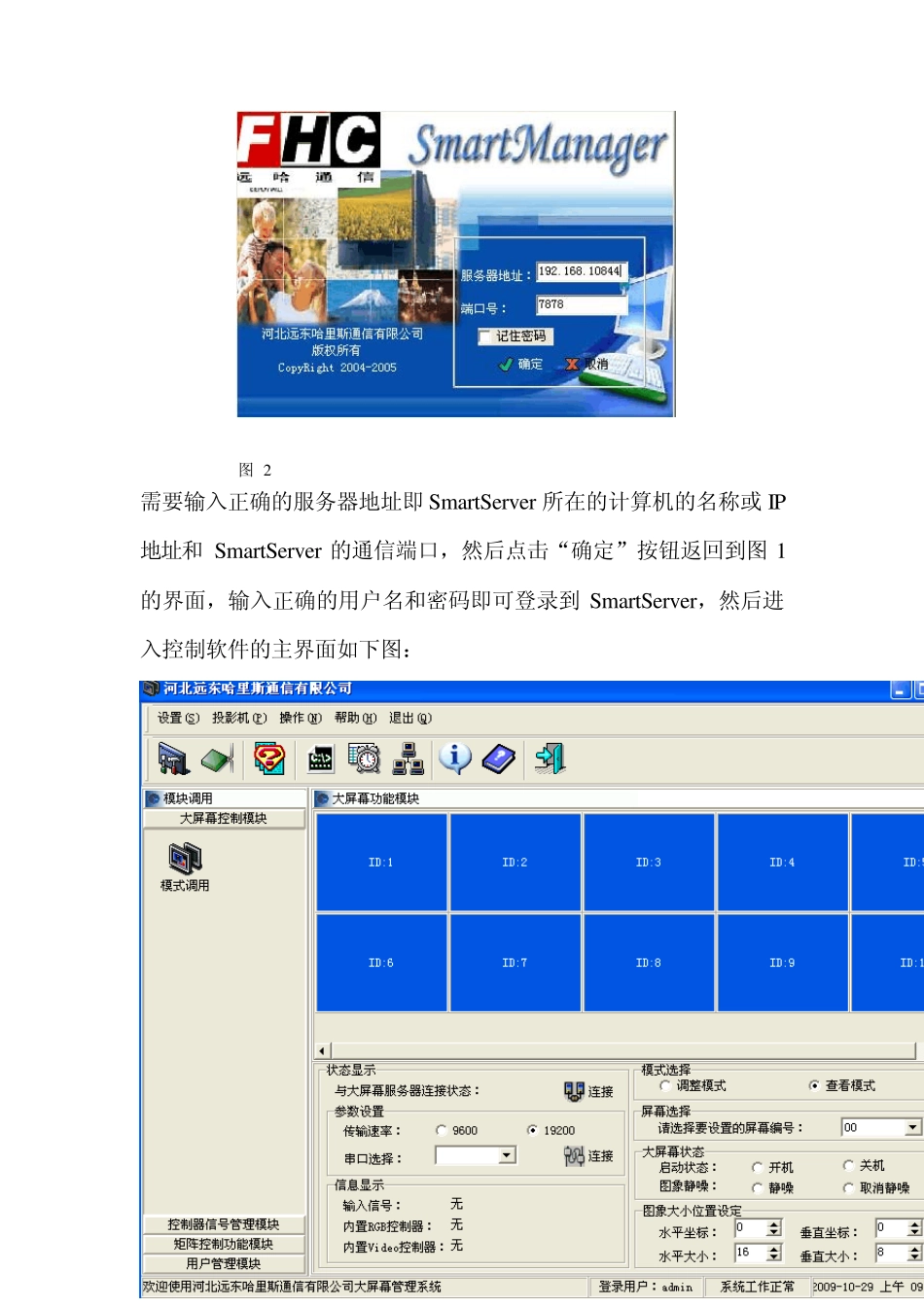

三菱大屏幕显示系统 简易操作手册 河北远东哈里斯通信有限公司大屏幕开机操作： 开机分为三个步骤： 1 打开大屏幕投影机的电源开关。首先将各投影单元的电源开关至于1/0 的1，屏幕上会出现六个蓝点； 2 运行服务程序。开启大屏幕控制器，运行SmartServ er 程序，一般情况下SmartServ er 被设置成自动启动，控制器启动之后SmartServ er会自动运行（控制器启动大概需要2 分钟）；运行ScreenServ er 程序，此程序一般也设置成自动启动，即不用每次点击运行。 3 用软件进行开机。在控制电脑上运行SmartControl，登录到SmarServ er 和ScreenServ er。启动SmartControl 软件后，显示如下界面（用户名密码为：admin）： 图 1 如果是第一次运行此软件，需要设置一下通信端口，否则不用设置。点击“设置”按钮出现如下界面： 图 2 需要输入正确的服务器地址即SmartServ er 所在的计算机的名称或IP地址和SmartServ er 的通信端口，然后点击“确定”按钮返回到图1的界面，输入正确的用户名和密码即可登录到 SmartServ er，然后进入控制软件的主界面如下图： 图 3 点击界面中部的“与大屏幕连接状态：”后的“连接”按钮(如图4)，“连接”按钮变灰表明已连接到 ScreenServ er，如果参数设置的“串口选择”后的下拉框显示出串口名称并且其后面的“连接”按钮变灰，表明 ScreenServ er 已经和大屏幕建立连接，否则可以点击“连接”按钮使 ScreenServ er 和大屏幕建立连接。 图4 进入控制主界面。选中界面右边中部的“模式选择”选择“调整模式”，然后把“屏幕选择”右侧的下拉框选择“00”表明对所有屏幕进行操作(图5)，也可以选择单个屏幕进行操作，然后点击“开机”进行对大屏幕开机，大屏幕上的蓝点消失表明大屏幕已经启动。 图5 注：当网络不通时，可以通过手动开机，当大屏幕出现蓝点时，按一下大屏幕投影机的后面控制面板中LED 指示灯下面的“StandBy ”按钮进行开机。 显示模式的调用： 与大屏幕连接后，点击菜单中“设置”选项，首次登陆需进行“通信参数设置”（图6 ） 点击图6 后弹出以下界面（图7） 图7 注：RGB 矩阵端口号为7979，Video 矩阵为6666，大屏幕为7981，服务器地址均为控制器IP 地址 通信参数设置完毕，选择“设置”栏下的“登录状态”（图8），将 RGB矩阵和 AV 矩阵依次连接完毕。 图8 弹出以下界面（图9 ） 图9 在主界面的左侧的功能模块选择中，选中“大屏幕...
