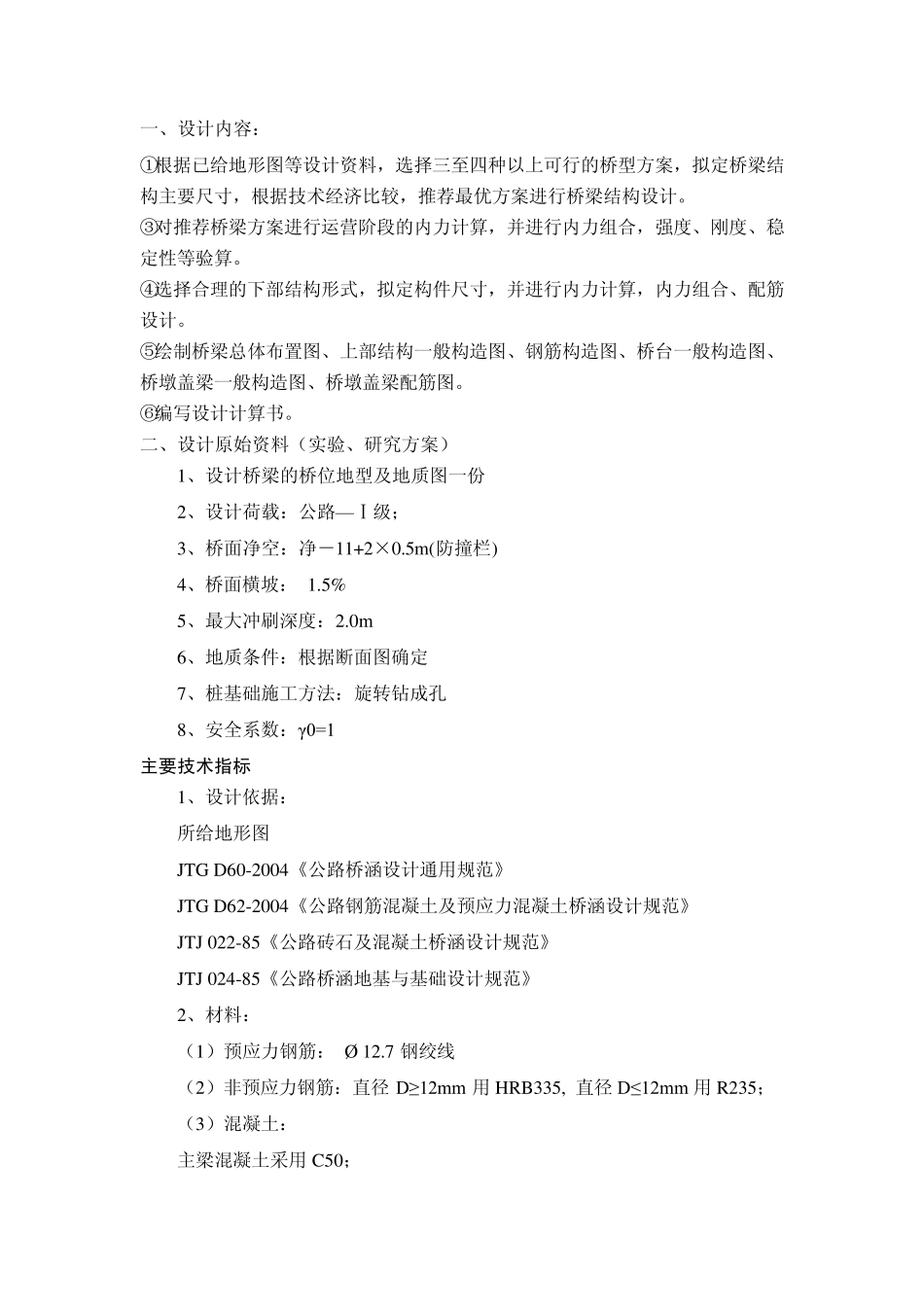

一、设计内容： ①根据已给地形图等设计资料，选择三至四种以上可行的桥型方案，拟定桥梁结构主要尺寸，根据技术经济比较，推荐最优方案进行桥梁结构设计。 ③对推荐桥梁方案进行运营阶段的内力计算，并进行内力组合，强度、刚度、稳定性等验算。 ④选择合理的下部结构形式，拟定构件尺寸，并进行内力计算，内力组合、配筋设计。 ⑤绘制桥梁总体布置图、上部结构一般构造图、钢筋构造图、桥台一般构造图、桥墩盖梁一般构造图、桥墩盖梁配筋图。 ⑥编写设计计算书。 二、设计原始资料（实验、研究方案） 1、设计桥梁的桥位地型及地质图一份 2、设计荷载：公路—Ⅰ级； 3、桥面净空：净－11+2×0.5m(防撞栏) 4、桥面横坡： 1.5% 5、最大冲刷深度：2.0m 6、地质条件：根据断面图确定 7、桩基础施工方法：旋转钻成孔 8、安全系数：γ0=1 主要技术指标 1、设计依据： 所给地形图 JTG D60-2004《公路桥涵设计通用规范》 JTG D62-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTJ 022-85《公路砖石及混凝土桥涵设计规范》 JTJ 024-85《公路桥涵地基与基础设计规范》 2、材料： （1）预应力钢筋： Ø 12.7 钢绞线 （2）非预应力钢筋：直径 D≥ 12mm 用 HRB335, 直径 D≤ 12mm 用 R235； （3）混凝土： 主梁混凝土采用 C50； 铰缝为C30 细集料混凝土； 桥面铺装采用C40 沥青混凝土； 栏杆及人行道板为C30 混凝土； 盖梁、墩柱用C30 混凝土； 系梁及钻孔灌注桩采用C30 混凝土； 桥台基础用C30 混凝土； 桥台台帽用C30 混凝土； （4）锚具用OVM 锚 三、设计完成后提交的文件和图表（论文完成后提交的文件） 1、计算说明书部分： 设计计算书一套。由前言，中、英文摘要，计算内容，参考文献，致谢五部分组成。摘要要写清设计概况及主要内容，方案比选写清楚比选的理由。 2、图纸部分： 绘制桥梁方案比较图（包括纵、横断面），推荐方案总体部置图、绘制所选方案上部结构一般构造图、预应力钢筋布置图（包括梁体钢筋布置图、主要截面钢筋布置示意图）、桥台一般构造图、桥墩盖梁一般构造图、桥墩盖梁配筋图 四、毕业设计（论文）进程安排 序号 内容 周数 1 外文资料翻译 1 2 方案比选 1 3 截面尺寸的拟定 1 4 行车道板的计算 1.5 5 恒载及活载内力计算 2 6 配筋 2 7 强度验算 1.5 8 裂缝和挠度验算 2 9 绘制相关图纸 1 10 书写计算书 1 五、主要参...
