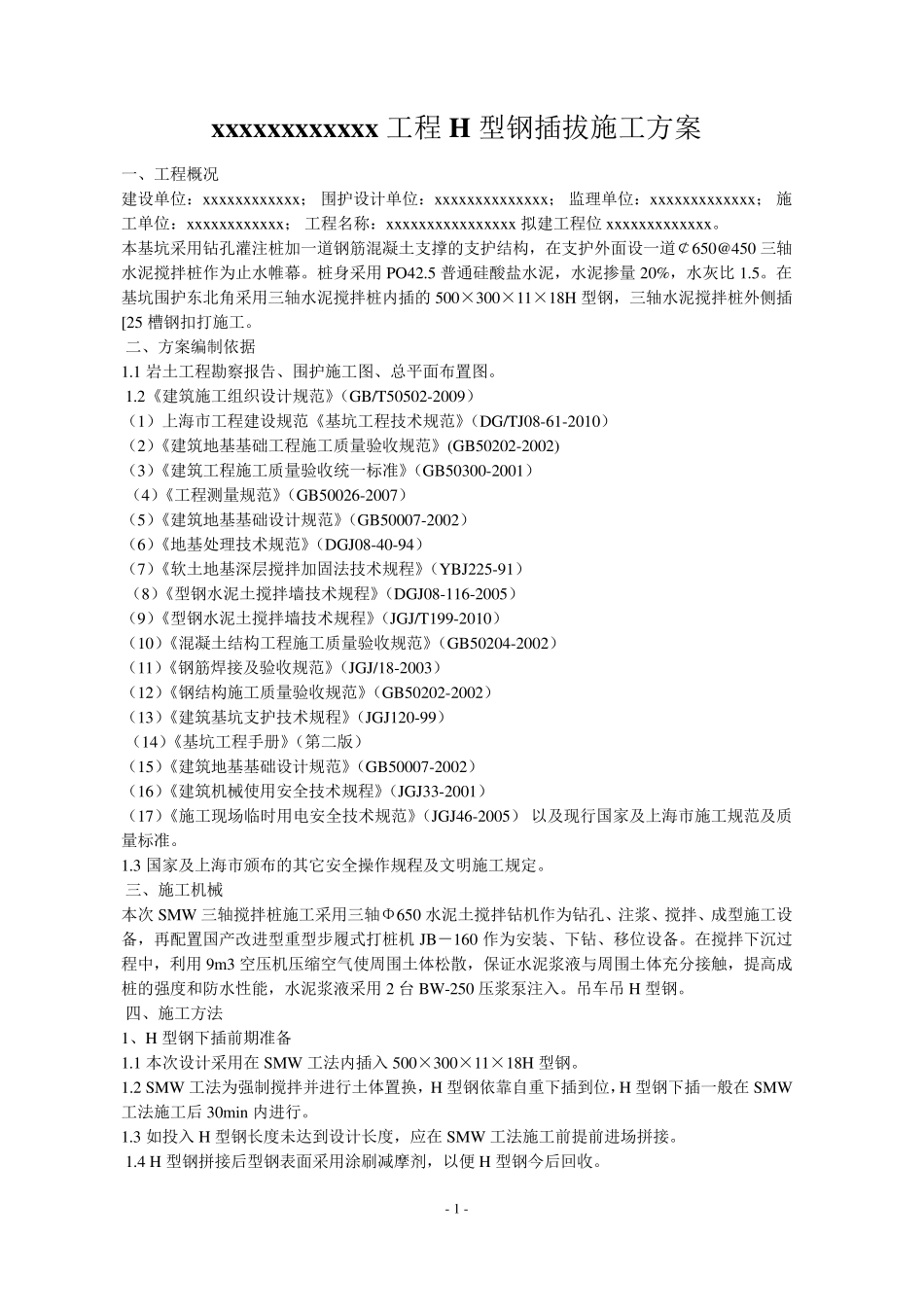

- 1 - xxxxxxxxxxxx工程H 型钢插拔施工方案 一、工程概况 建设单位：xxxxxxxxxxxx； 围护设计单位：xxxxxxxxxxxxxx； 监理单位：xxxxxxxxxxxxx； 施工单位：xxxxxxxxxxxx； 工程名称：xxxxxxxxxxxxxxxx 拟建工程位xxxxxxxxxxxxx。 本基坑采用钻孔灌注桩加一道钢筋混凝土支撑的支护结构，在支护外面设一道￠650@450 三轴水泥搅拌桩作为止水帷幕。桩身采用PO42.5 普通硅酸盐水泥，水泥掺量20%，水灰比1.5。在基坑围护东北角采用三轴水泥搅拌桩内插的500×300×11×18H 型钢，三轴水泥搅拌桩外侧插[25 槽钢扣打施工。 二、方案编制依据 1.1 岩土工程勘察报告、围护施工图、总平面布置图。 1.2《建筑施工组织设计规范》（GB/T50502-2009） （1）上海市工程建设规范《基坑工程技术规范》（DG/TJ08-61-2010） （2）《建筑地基基础工程施工质量验收规范》(GB50202-2002) （3）《建筑工程施工质量验收统一标准》（GB50300-2001） （4）《工程测量规范》（GB50026-2007） （5）《建筑地基基础设计规范》（GB50007-2002） （6）《地基处理技术规范》（DGJ08-40-94） （7）《软土地基深层搅拌加固法技术规程》（YBJ225-91） （8）《型钢水泥土搅拌墙技术规程》（DGJ08-116-2005） （9）《型钢水泥土搅拌墙技术规程》（JGJ/T199-2010） （10）《混凝土结构工程施工质量验收规范》（GB50204-2002） （11）《钢筋焊接及验收规范》（JGJ/18-2003） （12）《钢结构施工质量验收规范》（GB50202-2002） （13）《建筑基坑支护技术规程》（JGJ120-99） （14）《基坑工程手册》（第二版） （15）《建筑地基基础设计规范》（GB50007-2002） （16）《建筑机械使用安全技术规程》（JGJ33-2001） （17）《施工现场临时用电安全技术规范》（JGJ46-2005） 以及现行国家及上海市施工规范及质量标准。 1.3 国家及上海市颁布的其它安全操作规程及文明施工规定。 三、施工机械 本次 SMW 三轴搅拌桩施工采用三轴Φ650 水泥土搅拌钻机作为钻孔、注浆、搅拌、成型施工设备，再配置国产改进型重型步履式打桩机 JB－160 作为安装、下钻、移位设备。在搅拌下沉过程中，利用9m3 空压机压缩空气使周围土体松散，保证水泥浆液与周围土体充分接触，提高成桩的强度和防水性能，水泥浆液采用2 台 BW-250 压浆泵注入。吊车吊 H 型钢。 四、施工方法 1、H 型钢下插前期准备 1.1 本次设计采用在SMW 工法内插入 500×300×11×18H ...
