三重管高压旋喷桩施工方案详解

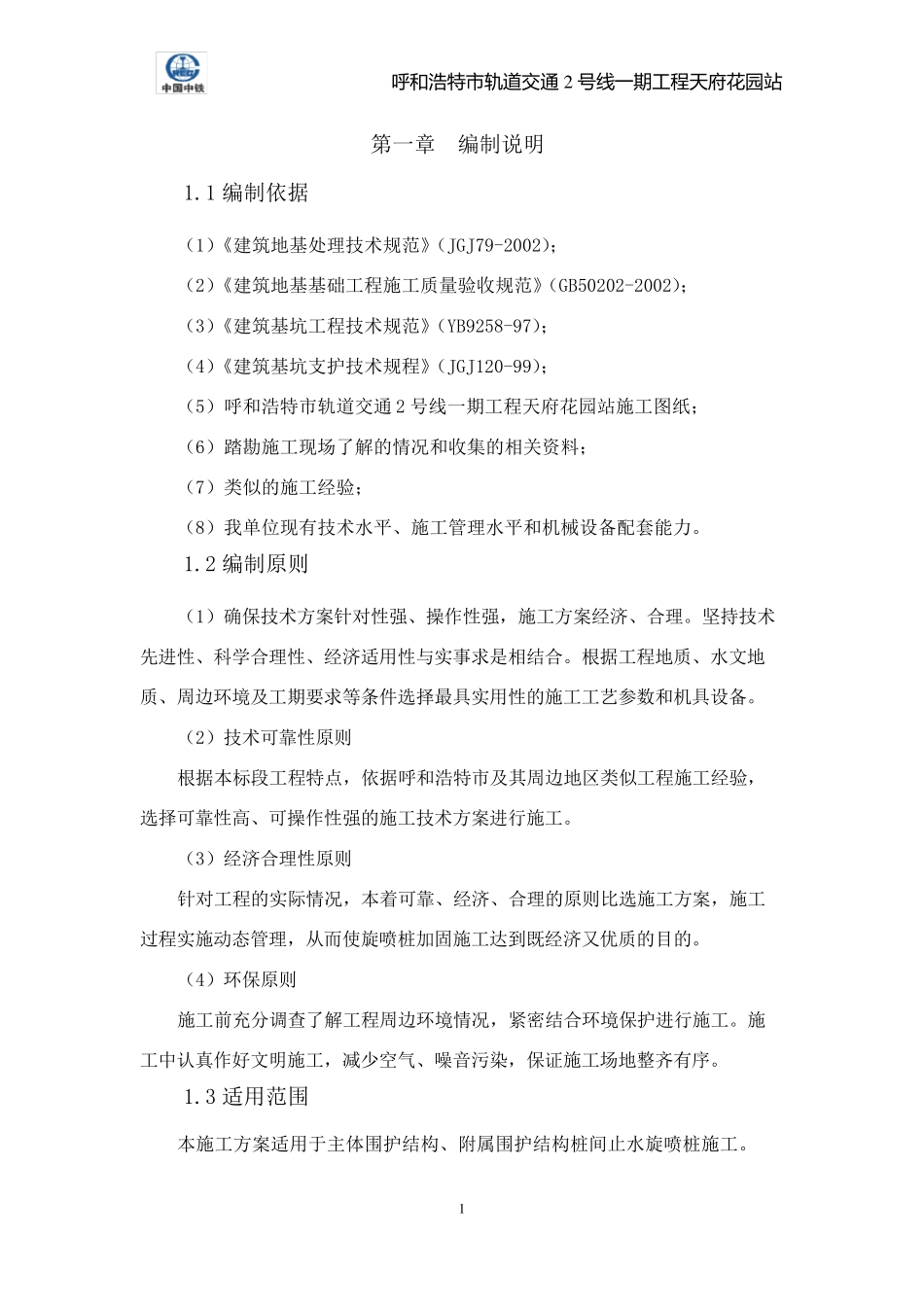

呼 和 浩 特 市 轨 道 交 通 2 号 线 一期工程天府花园站 1 第一章 编制说明 1.1 编制依据 （1）《建筑地基处理技术规范》（JGJ79-2002）； （2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）； （3）《建筑基坑工程技术规范》（YB9258-97）； （4）《建筑基坑支护技术规程》（JGJ120-99）； （5）呼和浩特市轨道交通2 号线一期工程天府花园站施工图纸； （6）踏勘施工现场了解的情况和收集的相关资料； （7）类似的施工经验； （8）我单位现有技术水平、施工管理水平和机械设备配套能力。 1.2 编制原则 （1）确保技术方案针对性强、操作性强，施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工工艺参数和机具设备。 （2）技术可靠性原则 根据本标段工程特点，依据呼和浩特市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。 （3）经济合理性原则 针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到 既 经济又 优 质的目 的。 （4）环保原则 施工前 充 分 调 查 了解工程周边环境情况，紧 密 结合环境保护进行施工。施工中 认 真 作好 文明施工，减 少 空 气 、噪 音 污 染 ，保证 施工场地整 齐 有序 。 1.3 适用范围 本施工方案适用于 主 体 围 护结构 、附 属 围 护结构 桩间 止 水旋喷桩施工。 呼 和 浩 特 市 轨 道 交 通 2 号 线 一期工程天府花园站 2 第二章 工程概况 2.1 设计概况 天府花园站位于气象局西巷与赛马场北路交口处，沿气象局西巷呈西北~东南走向布置。车站东北侧为呼和浩特市体育场，西侧为新爆米花音乐广场，南侧为城市维也纳、二层小商铺，西南侧为成吉思汗小学。车站覆土根据地势不同略有起伏，站中心里程处约为3.0m。 天府花园站设计中心里程为AK17+074.00，车站主体长200.6m，宽19.7m（不含围护结构）。 车站附属建筑包括 4 个出入口、2 组风亭组。主体结构为地下两层单柱双跨钢筋混凝土框架结构。采用明挖法施工，围护结构采用Φ800mm@1100mm钻孔灌注桩+内支撑体系，桩间设置旋喷止水帷幕。利用Φ800 高压旋喷桩对围护桩间隙进行咬合，防止基坑渗水。采用三重管法施工工艺。 图一 止水旋喷桩与围...
