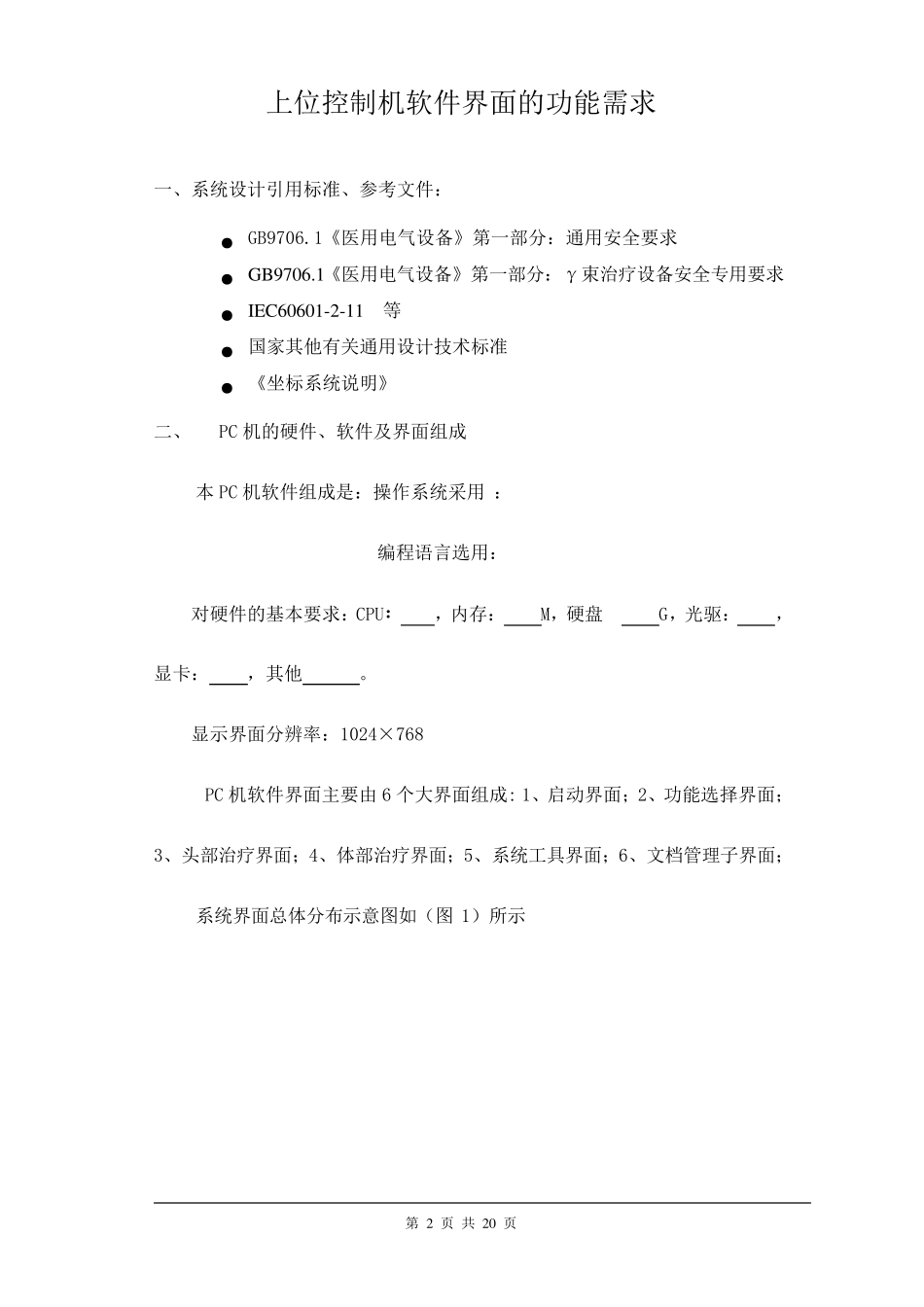

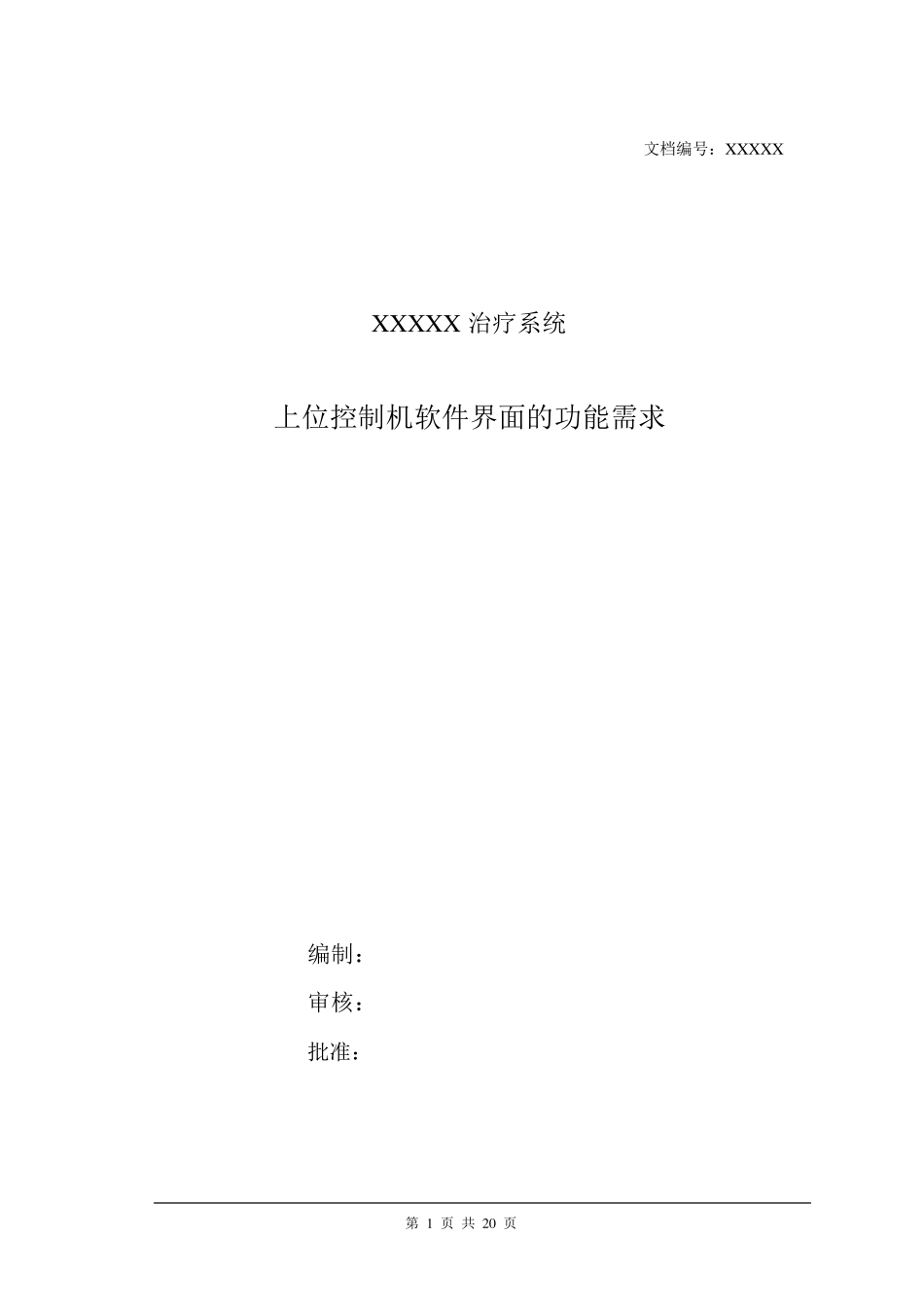

第 1 页 共 20 页 文档编号：X X X X X X X X X X 治疗系统 上位控制机软件界面的功能需求 编制： 审核： 批准： 第 2 页 共 20 页 上位控制机软件界面的功能需求 一、系统设计引用标准、参考文件： ● GB9706.1《医用电气设备》第一部分：通用安全要求 ● GB9706.1《医用电气设备》第一部分：γ束治疗设备安全专用要求 ● IEC60601-2-11 等 ● 国家其他有关通用设计技术标准 ● 《坐标系统说明》 二、 PC 机的硬件、软件及界面组成 本PC 机软件组成是：操作系统采用 ： 编程语言选用： 对硬件的基本要求：CPU： ，内存： M，硬盘 G，光驱： ，显卡： ，其他 。 显示界面分辨率：1024×768 PC 机软件界面主要由 6 个大界面组成: 1、启动界面；2、功能选择界面；3、头部治疗界面；4、体部治疗界面；5、系统工具界面；6、文档管理子界面； 系统界面总体分布示意图如（图 1）所示 第 3 页 共 2 0 页 品 密码不正确 密码正确 自检超过 5 分 图 1 启动界面 帮助 进入 退出 关机 关于公 司 简 介 产 品 介 绍 操 作 说 明 系统配置说明 治疗流程说明 请输入系统密码 * * * * * * 确定系统正在自检，请稍候…… 系统自检有错误！ 确定 功能选择界面 头部治疗 体部治疗 系统工具 文档管理 启动界面 头部治疗界面 文档管理 系统工具界面 体部治疗界面 治疗档案 设备档案 数据管理 特殊记录 退出 退出 退出 退出 第 4 页 共 2 0 页 三、 PC 机软件界面细则 说明：凡界面带有括号的字符，仅作本书说明不作显示。 1、 启动界面，计算机通电启动后即到该界面，如图2 所示。 图2 1.1 选择“关于”按键后弹出如下菜单： 图3 1.1.1 公司简介：见附本一《公司简介》。 1.1.2 产品介绍：见附本二《产品介绍》。 1.2 选择“帮助”按键后弹出菜单如下： 图4 1.2.1 操作说明：见附本三《系统操作说明》。 1.2.2 治疗流程说明，见附本四《治疗流程说明》。 （公司徽标） 版本号：x x x x x x -1 .0 （公司名称） （治疗系统名称） （ 此屏背景画面为治疗室布置图 ） 版权声明： 关于 帮助 进入 退出 1 、 公司简介 2 、 产品介绍 退出 1 、 系统操作说明 2 、 治疗流程说明 第 5 页 共 2 0 页 2 、 选择启动界面中的“退出”控键，系统关闭。 3 、 选择启动界...
