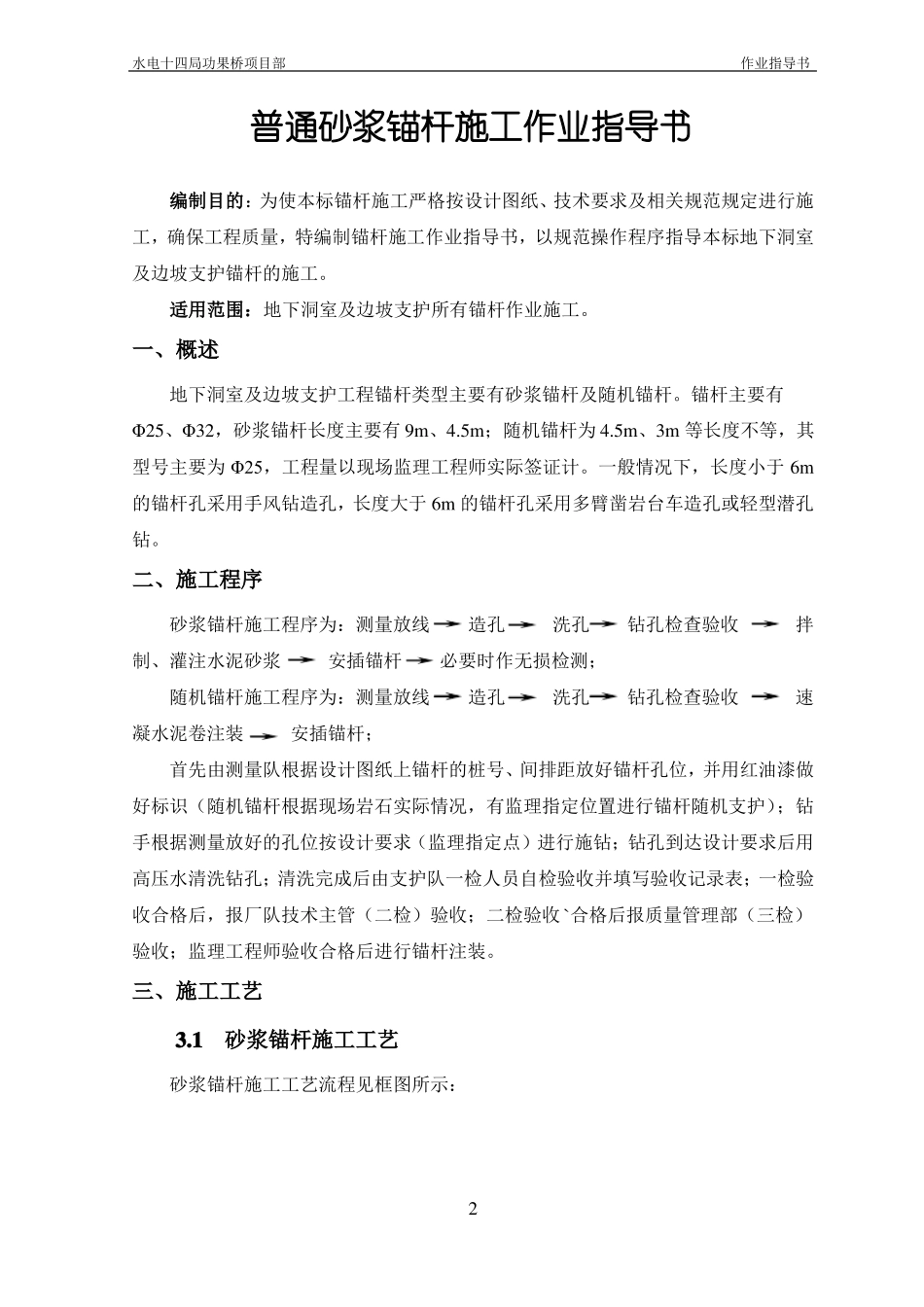

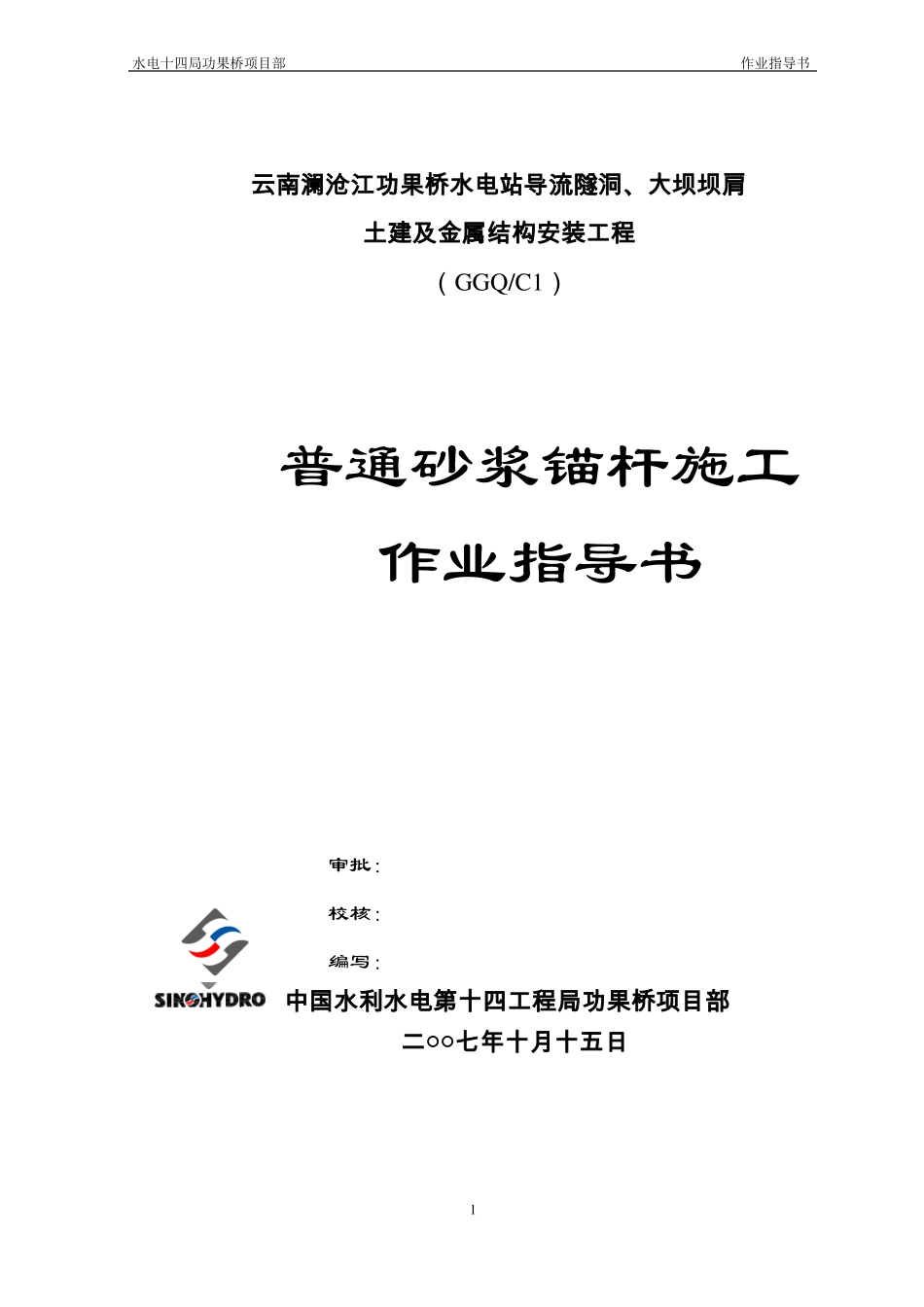

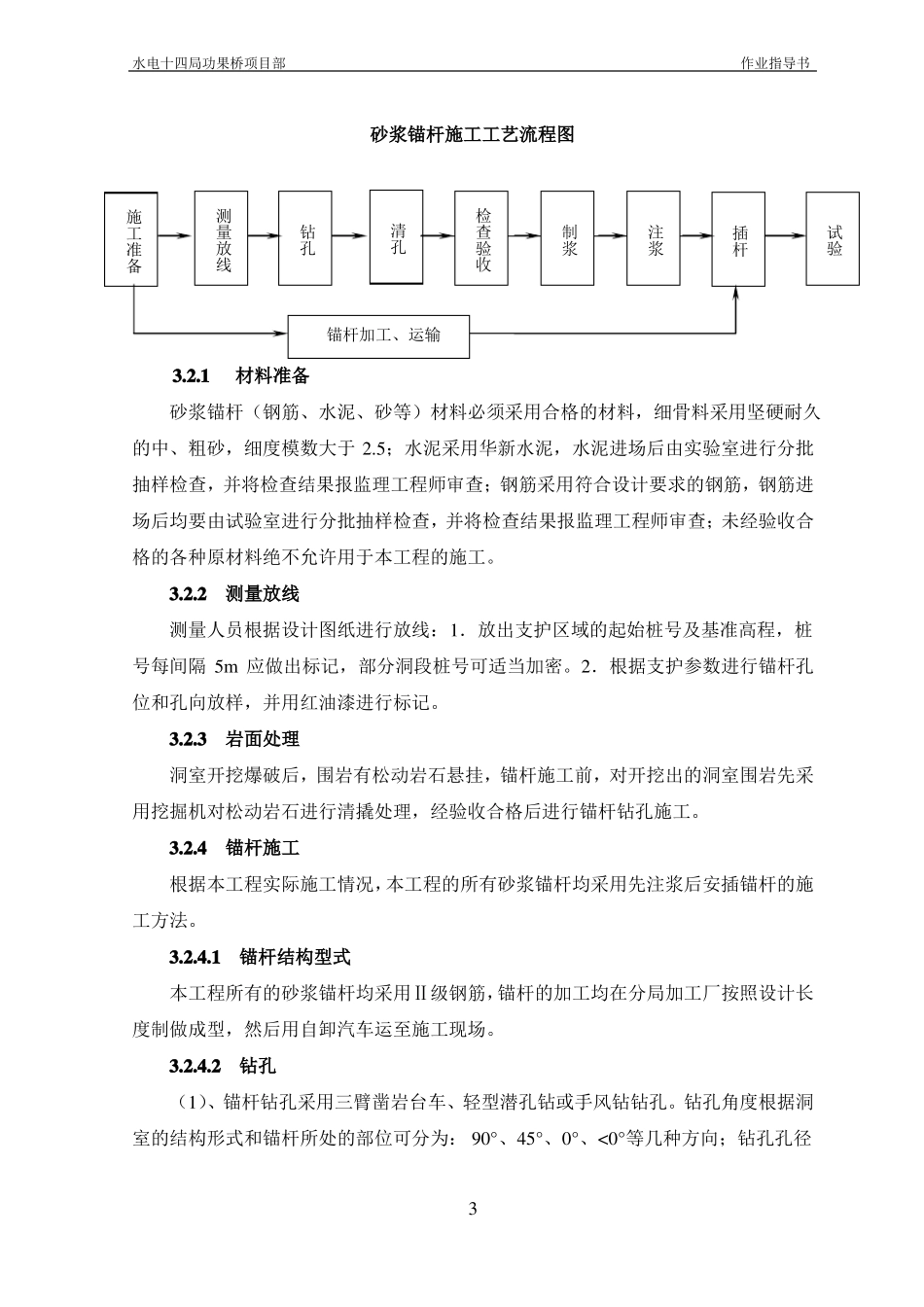

水电十四局功果桥项目部作业指导书云南澜沧江功果桥水电站导流隧洞、大坝坝肩土建及金属结构安装工程（GGQ/C1）普通砂浆锚杆施工作业指导书审批：校核：编写：中国水利水电第十四工程局功果桥项目部二○○七年十月十五日1水电十四局功果桥项目部作业指导书普通砂浆锚杆施工作业指导书编制目的：为使本标锚杆施工严格按设计图纸、技术要求及相关规范规定进行施工，确保工程质量，特编制锚杆施工作业指导书，以规范操作程序指导本标地下洞室及边坡支护锚杆的施工。适用范围：地下洞室及边坡支护所有锚杆作业施工。一、概述地下洞室及边坡支护工程锚杆类型主要有砂浆锚杆及随机锚杆。锚杆主要有Φ25、Φ32，砂浆锚杆长度主要有 9m、4.5m；随机锚杆为 4.5m、3m 等长度不等，其型号主要为 Φ25，工程量以现场监理工程师实际签证计。一般情况下，长度小于 6m的锚杆孔采用手风钻造孔，长度大于 6m 的锚杆孔采用多臂凿岩台车造孔或轻型潜孔钻。二、施工程序砂浆锚杆施工程序为：测量放线造孔洗孔钻孔检查验收拌制、灌注水泥砂浆安插锚杆必要时作无损检测；随机锚杆施工程序为：测量放线造孔洗孔钻孔检查验收速凝水泥卷注装安插锚杆；首先由测量队根据设计图纸上锚杆的桩号、间排距放好锚杆孔位，并用红油漆做好标识（随机锚杆根据现场岩石实际情况，有监理指定位置进行锚杆随机支护）；钻手根据测量放好的孔位按设计要求（监理指定点）进行施钻；钻孔到达设计要求后用高压水清洗钻孔；清洗完成后由支护队一检人员自检验收并填写验收记录表；一检验收合格后，报厂队技术主管（二检）验收；二检验收 `合格后报质量管理部（三检）验收；监理工程师验收合格后进行锚杆注装。三、施工工艺3.1砂浆锚杆施工工艺砂浆锚杆施工工艺流程见框图所示：2水电十四局功果桥项目部作业指导书砂浆锚杆施工工艺流程图施工准备测量放线钻孔清孔检查验收制浆注浆插杆试验锚杆加工、运输3.2.1材料准备砂浆锚杆（钢筋、水泥、砂等）材料必须采用合格的材料，细骨料采用坚硬耐久的中、粗砂，细度模数大于 2.5；水泥采用华新水泥，水泥进场后由实验室进行分批抽样检查，并将检查结果报监理工程师审查；钢筋采用符合设计要求的钢筋，钢筋进场后均要由试验室进行分批抽样检查，并将检查结果报监理工程师审查；未经验收合格的各种原材料绝不允许用于本工程的施工。3.2.2测量放线测量人员根据设计图纸进行放线：1．放出支护区域的起始桩号及基准高程，桩号每间隔 5m 应做出标...
