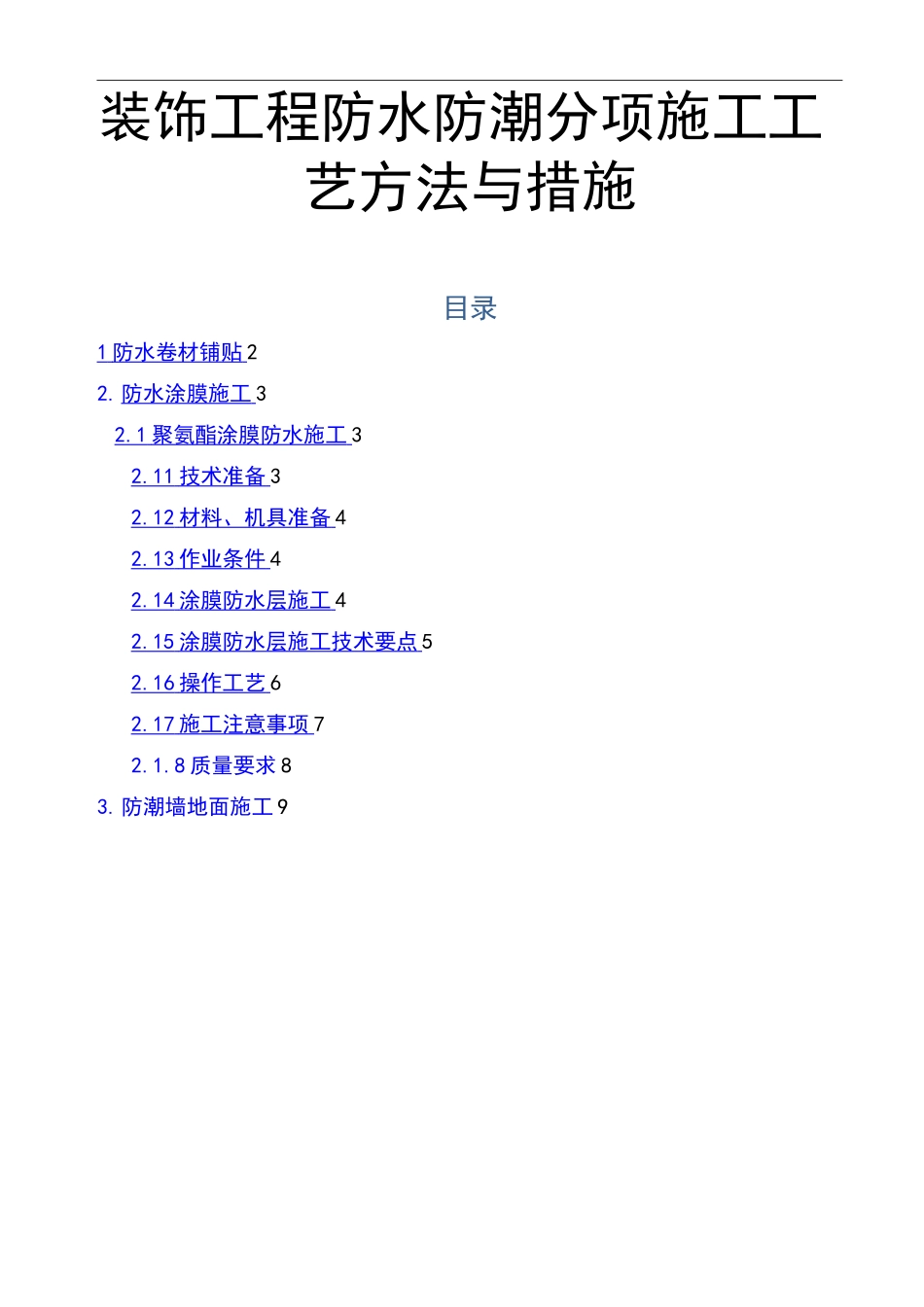

装饰工程防水防潮分项施工工艺方法与措施目录1 防水卷材铺贴 22.防水涂膜施工 32.1 聚氨酯涂膜防水施工 32.11 技术准备 32.12 材料、机具准备 42.13 作业条件 42.14 涂膜防水层施工 42.15 涂膜防水层施工技术要点 52.16 操作工艺 62.17 施工注意事项 72.1.8 质量要求 83.防潮墙地面施工 9本工程装饰防水和防潮施工主要部位为：卫生间、桑拿间、保龄球室、游泳池、化妆室、服务间、设备机房、吸声墙面等。材料按目前设计意向为 SBSIV+IV（两层）防水卷材、聚氨酯涂膜、改性沥青涂层等。1. 防水卷材铺贴卷材铺贴前，先检查防水基层表面的干燥度和表面平整度，干燥度检验方法为用一块 lm2油毡干铺于基层表面，过 24h 揭开，检查无潮湿现象后方可进行施工。l.l 防水卷材铺贴顺序：先从低洼处（水坑等）做起，而后再铺整体大面。在干燥的防水基层表面先均匀涂冷底子油一道。冷底子油干燥后，在基层表面弹出分格线，按划线尺寸铺贴，掌握好卷材铺贴火候。以确保初始粘结性能良好，并排除气泡。相邻两幅卷材应对准对齐，长边以及短边的搭接部位应粘接牢固。阴阳角部位，在用水泥砂浆先抹出的 50mmX50mm 圆弧形斜面上，铺 300mm 宽附加层。1.2 防水保护层做法：底板防水保护层做法为表面现浇一层 40mm 厚 C20 细石混凝土；墙身防水保护层做法：防水导墙内表面，用 401 胶粘纤维板一层。混凝土墙体外侧贴 60mm 厚聚苯板。立面卷材抹砂浆时先在基层表面涂刷一道 401 胶,外撒干砂，待具备强度后即可进行大面积抹灰。2. 防水涂膜施工本工程所用聚氨酯涂膜、改性沥青涂层等分属合成高分子防水涂料和高聚物改性沥青防水涂料。均采用冷做法施工。施工工艺相近。防水涂料能满足各种复杂、不规则部位的防水要求，形成无接缝的完整防水膜，并具有良好的防水性能；操作简单，施工进度快；易于修补，聚氨脂涂膜能满足本工程卫生间等潮湿房间的墙、地防水工程的需要。高聚物改性沥青防水涂料主要用于设备机房、吸声墙面等防潮、防腐。聚氨酯防水涂膜为双组分羟基固化型，甲组分为带有异氰酸基的聚醚型聚氨酯预聚体，乙组分为带有羟基的液体。施工时将两组分材料按一定比例混合，在防水层上涂刷，由于异氰酸基与羟基的反应，涂层固化后形成具有弹性的涂膜，可起防水作用。2.1 聚氨酯涂膜防水施工2.1.1 技术准备（1）图样熟悉、会审、掌握和了解设计意图；搜集该品种涂膜防水的有关资料；（2）编制防水工程施工方案；（3）...
