上海人民rmw2万能式断路器

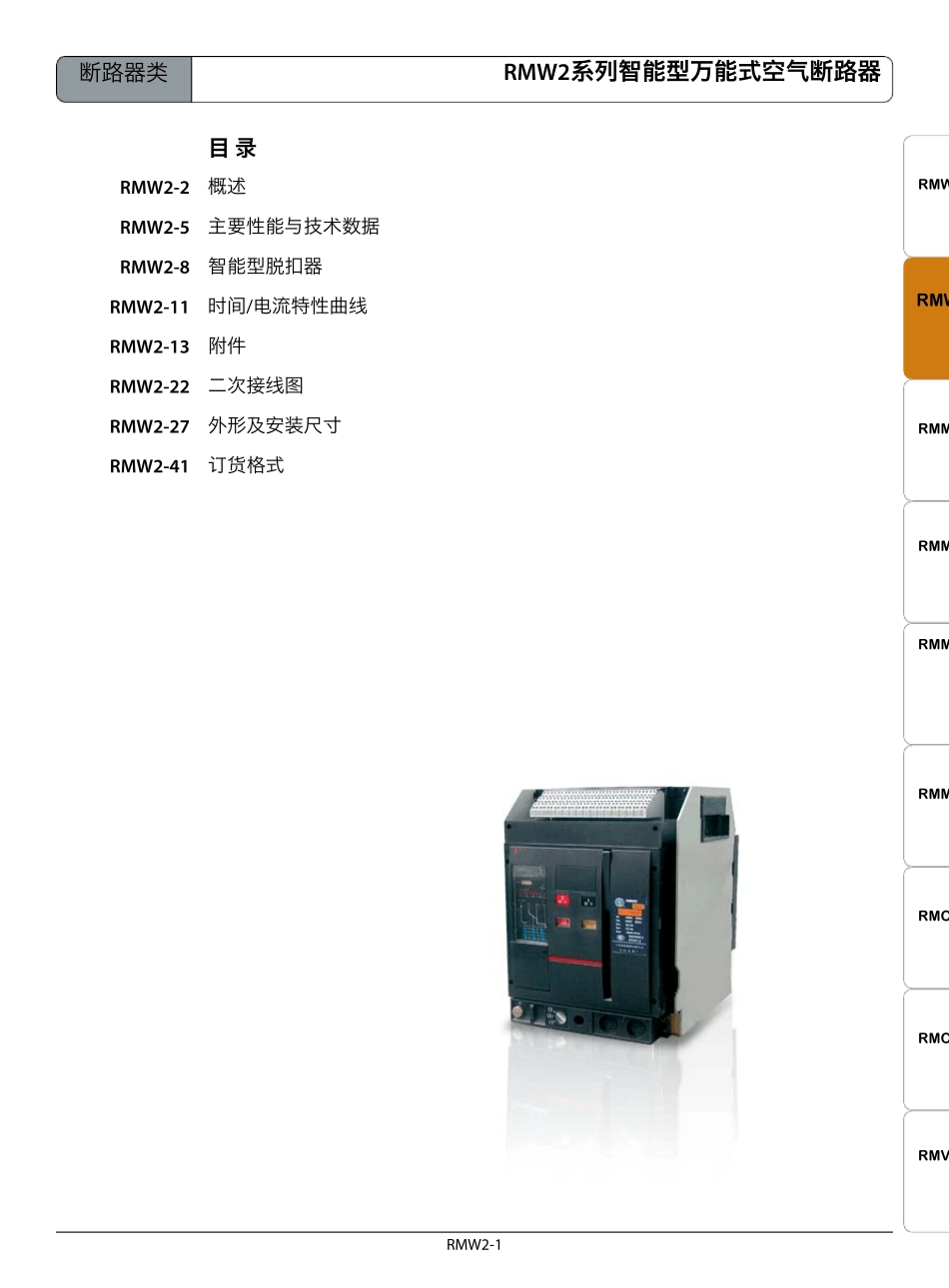

上海人民rmw2万能式断路器_第1页
1/41

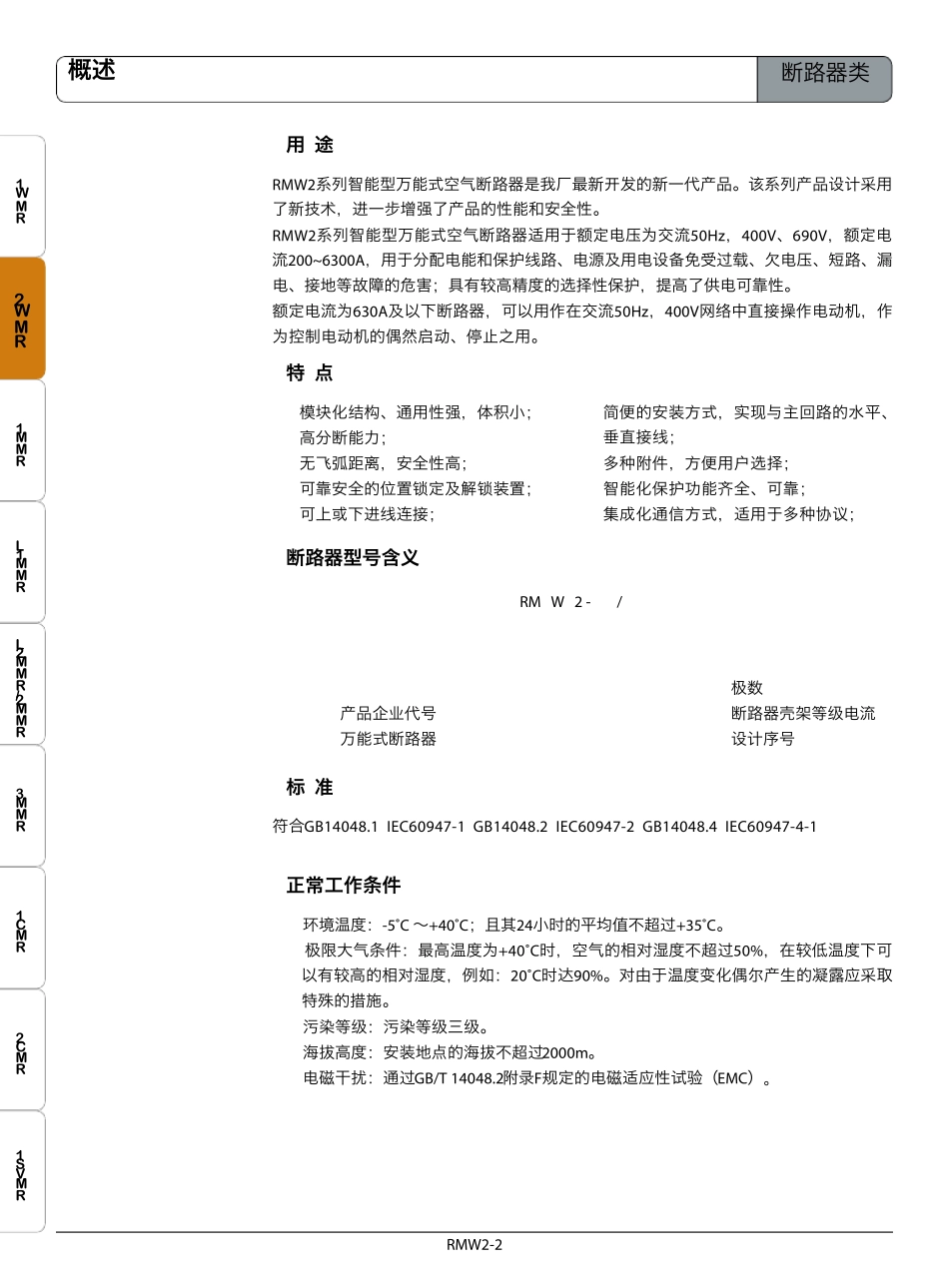

上海人民rmw2万能式断路器_第2页
2/41

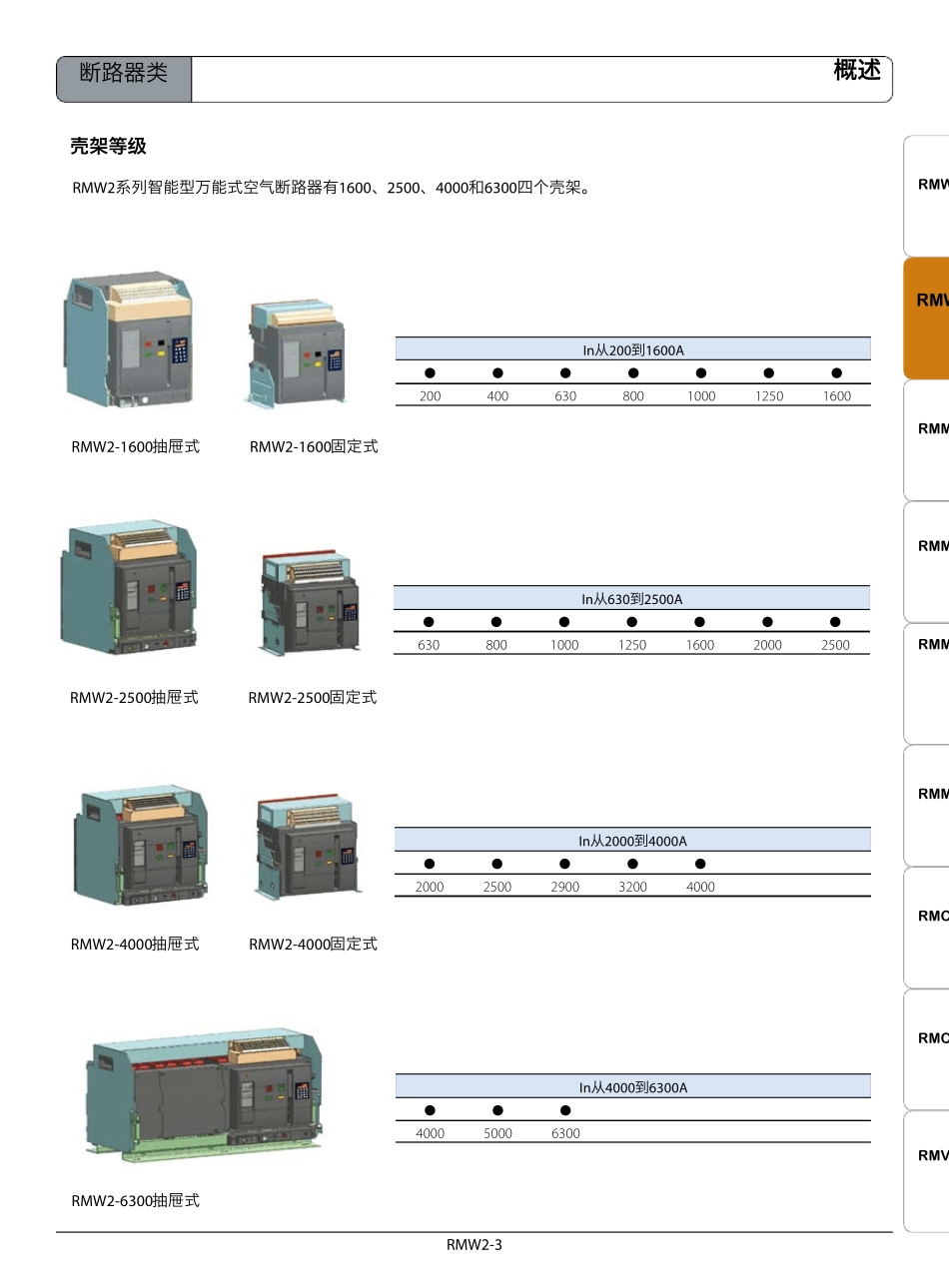

上海人民rmw2万能式断路器_第3页
3/41
RMW 2-1断路器类RMW 1RMW 2RMM1RMM1LRMM2/RMM2LRMM3RMC1RMC2RMVS1RMW 2系列智能型万能式空气断路器概述主要性能与技术数据智能型脱扣器时间/电流特性曲线附件二次接线图外形及安装尺寸订货格式RMW 2-2RMW 2-5RMW 2-8 RMW 2-11 RMW 2-13 RMW 2-22RMW 2-27RMW 2-41目 录断路器类RMW2-2RMW1RMW2RMM1RMM1LRMM2/RMM2LRMM3RMC1RMC2RMVS1概述RMW2系列智能型万能式空气断路器是我厂最新开发的新一代产品。该系列产品设计采用了新技术,进一步增强了产品的性能和安全性。RMW2系列智能型万能式空气断路器适用于额定电压为交流50Hz,400V、690V,额定电流200~6300A,用于分配电能和保护线路、电源及用电设备免受过载、欠电压、短路、漏电、接地等故障的危害;具有较高精度的选择性保护,提高了供电可靠性。额定电流为630A及以下断路器,可以用作在交流50Hz,400V网络中直接操作电动机,作为控制电动机的偶然启动、停止之用。用 途 模块化结构、通用性强,体积小; 高分断能力; 无飞弧距离,安全性高; 可靠安全的位置锁定及解锁装置; 可上或下进线连接; 简便的安装方式,实现与主回路的水平、垂直接线; 多种附件,方便用户选择; 智能化保护功能齐全、可靠; 集成化通信方式,适用于多种协议;特 点符合GB14048.1 IEC60947-1 GB14048.2 IEC60947-2 GB14048.4 IEC60947-4-1RM W 2 - / 标 准断路器型号含义 环境温度:-5˚C ~+40˚C;且其24小时的平均值不超过+35˚C。 极限大气条件:最高温度为+40˚C时,空气的相对湿度不超过50%,在较低温度下可以有较高的相对湿度,例如:20˚C时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。 污染等级:污染等级三级。 海拔高度:安装地点的海拔不超过2000m。 电磁干扰:通过GB/T 14048.2附录F规定的电磁适应性试验(EMC)。正常工作条件极数断路器壳架等级电流设计序号产品企业代号万能式断路器RMW2-3断路器类RMW 1RMW 2RMM1RMM1LRMM2/RMM2LRMM3RMC1RMC2RMVS1概述壳架等级RMW2系列智能型万能式空气断路器有1600、2500、4000和6300四个壳架。In从200到1600A●●●●●●●200400630800100012501600RMW2-1600抽屉式RMW2-1600固定式In从630到2500A●●●●●●●63080010001250160020002500RMW2-2500抽屉式RMW2-2500固定式In从2000到4000A●●●●●20002500290032004000RMW2-4000抽屉式RMW2-4000固定式In从4000到6300A●●●400050006300RMW2-6300抽屉式断路...
