上海市全装修住宅室内装修工程施工图设计文件编制深度规定

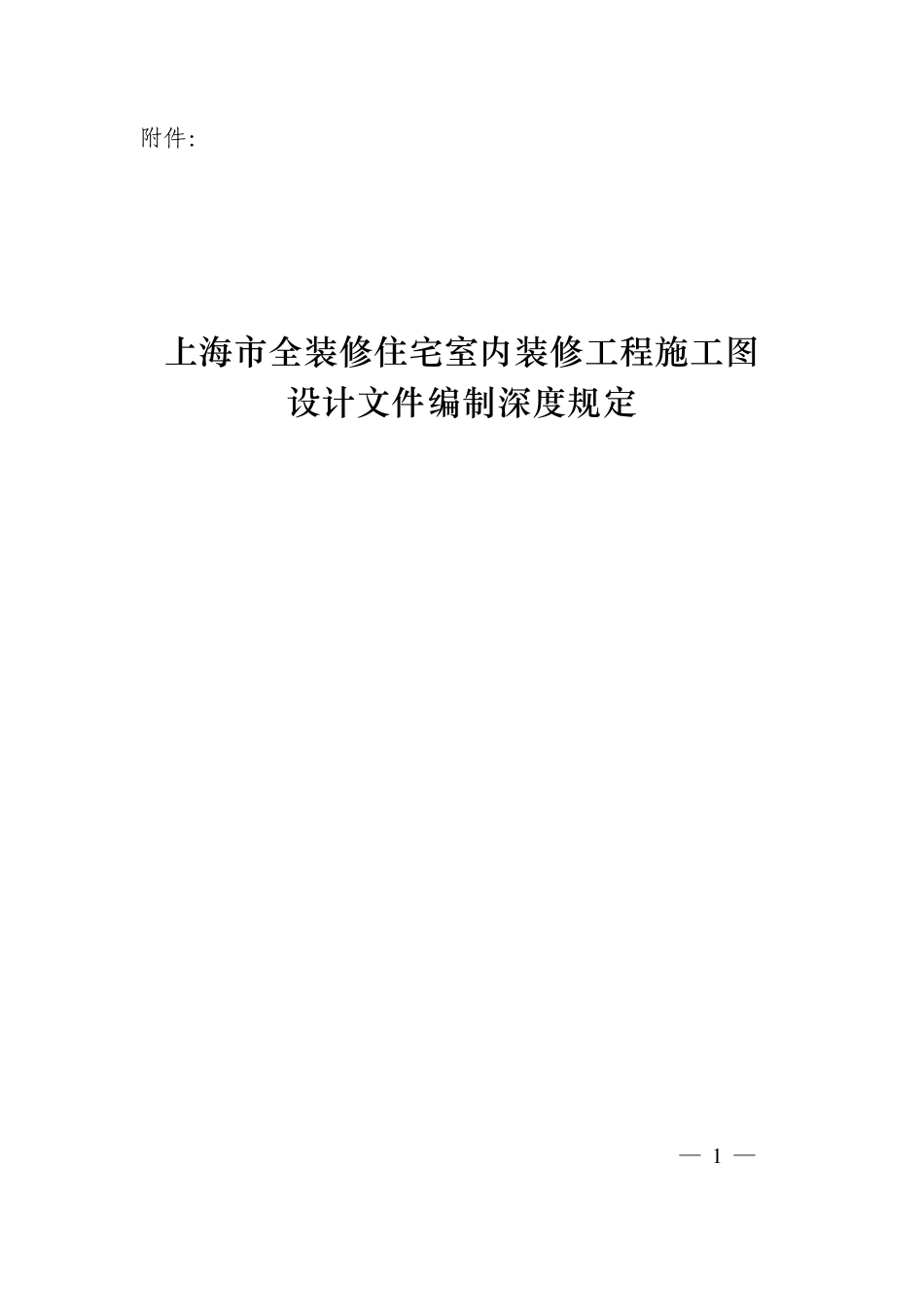

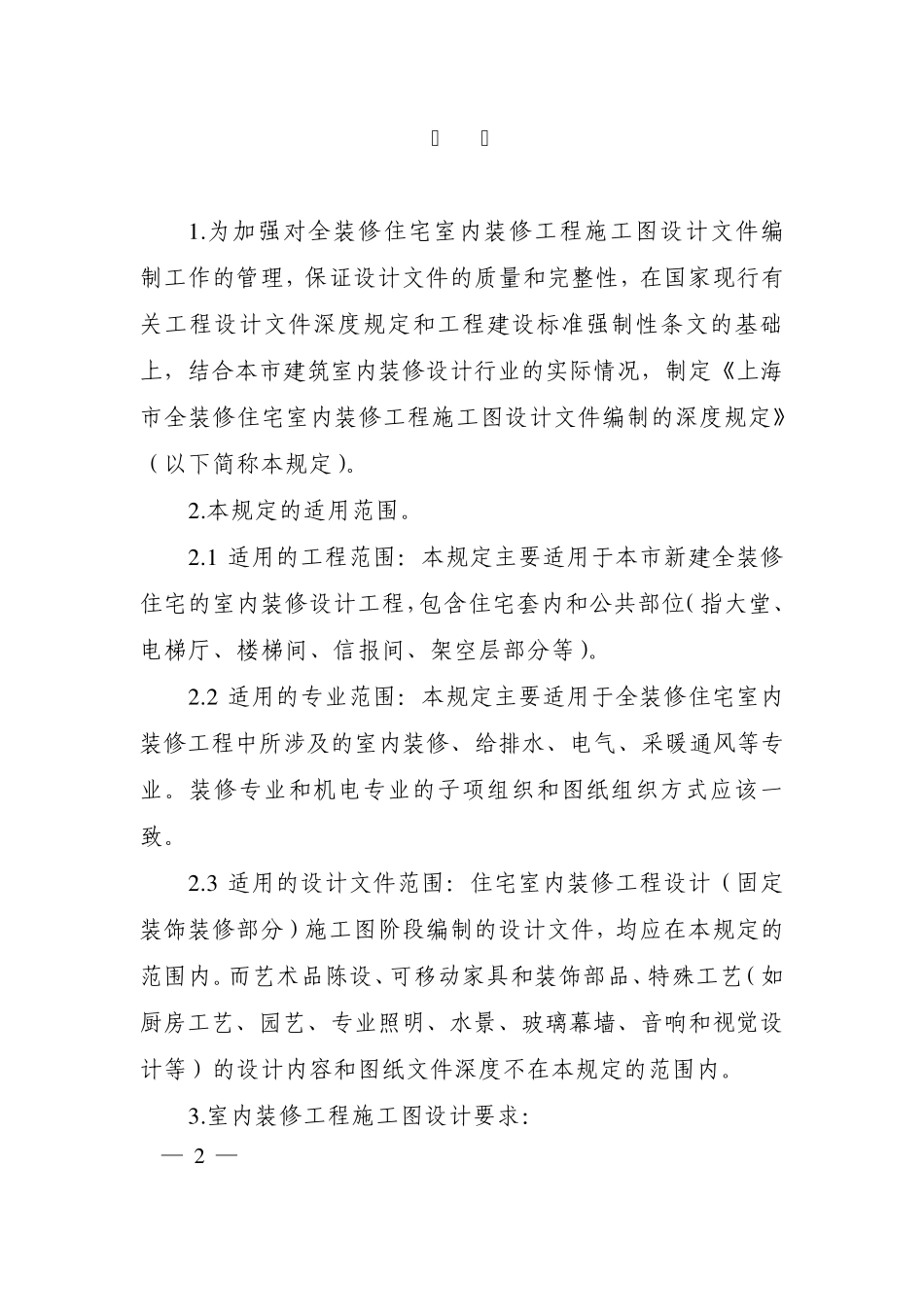

— 1 — 附件： 上海市全装修住宅室内装修工程施工图 设计文件编制深度规定 — 2 — 总 则 1 .为加强对全装修住宅室内装修工程施工图设计文件编制工作的管理，保证设计文件的质量和完整性，在国家现行有关工程设计文件深度规定和工程建设标准强制性条文的基础上，结合本市建筑室内装修设计行业的实际情况，制定《上海市全装修住宅室内装修工程施工图设计文件编制的深度规定》（以下简称本规定）。 2 .本规定的适用范围。 2 .1 适用的工程范围：本规定主要适用于本市新建全装修住宅的室内装修设计工程，包含住宅套内和公共部位（指大堂、电梯厅、楼梯间、信报间、架空层部分等）。 2 .2 适用的专业范围：本规定主要适用于全装修住宅室内装修工程中所涉及的室内装修、给排水、电气、采暖通风等专业。装修专业和机电专业的子项组织和图纸组织方式应该一致。 2 .3 适用的设计文件范围：住宅室内装修工程设计（固定装饰装修部分）施工图阶段编制的设计文件，均应在本规定的范围内。而艺术品陈设、可移动家具和装饰部品、特殊工艺（如厨房工艺、园艺、专业照明、水景、玻璃幕墙、音响和视觉设计等）的设计内容和图纸文件深度不在本规定的范围内。 3 .室内装修工程施工图设计要求： — 3 — 3 .1 住宅内装修工程施工图设计不应改变原土建设计有关消防安全方面的设计，包括安全疏散出口、疏散距离等。 3 .2 住宅内装修工程施工图设计不应改变原土建设计有关节能设计方面的材料要求，特别对于内保温材料部分。 3 .3 住宅内装修工程施工图设计不应改变原土建设计有关安全玻璃、防火设施和栏杆高度及安全构造的设计。 3 .4 住宅内装修工程施工图设计不应改变原土建设计有关建筑隔声设计的材料及所要求达到的隔声效果。 3 .5 复式（跃层）内装修工程施工图设计中如有楼梯设计，应符合原建筑设计规范和相关的国家规范、标准。 4 .全装修住宅室内装修工程设计应遵照本规定的要求，设计文件必须经过严格校审，做到准确、清晰和完整。除此之外，设计文件的编制还应该贯彻执行国家有关工程建设的政策和法规，符合国家和上海市现行有效的相关规范和标准。 一、室内装修设计 1 .施工图设计文件内容和深度的总体要求： 1 .1 应能据以编制工程预算和作为进行施工招标的依据； 1 .2 应能据以安排设备、材料订货和部品（部品宜工厂化制作，工厂化制作部品要图纸界面清晰，便于建设单位进行部品的招标、生产等）的制...
