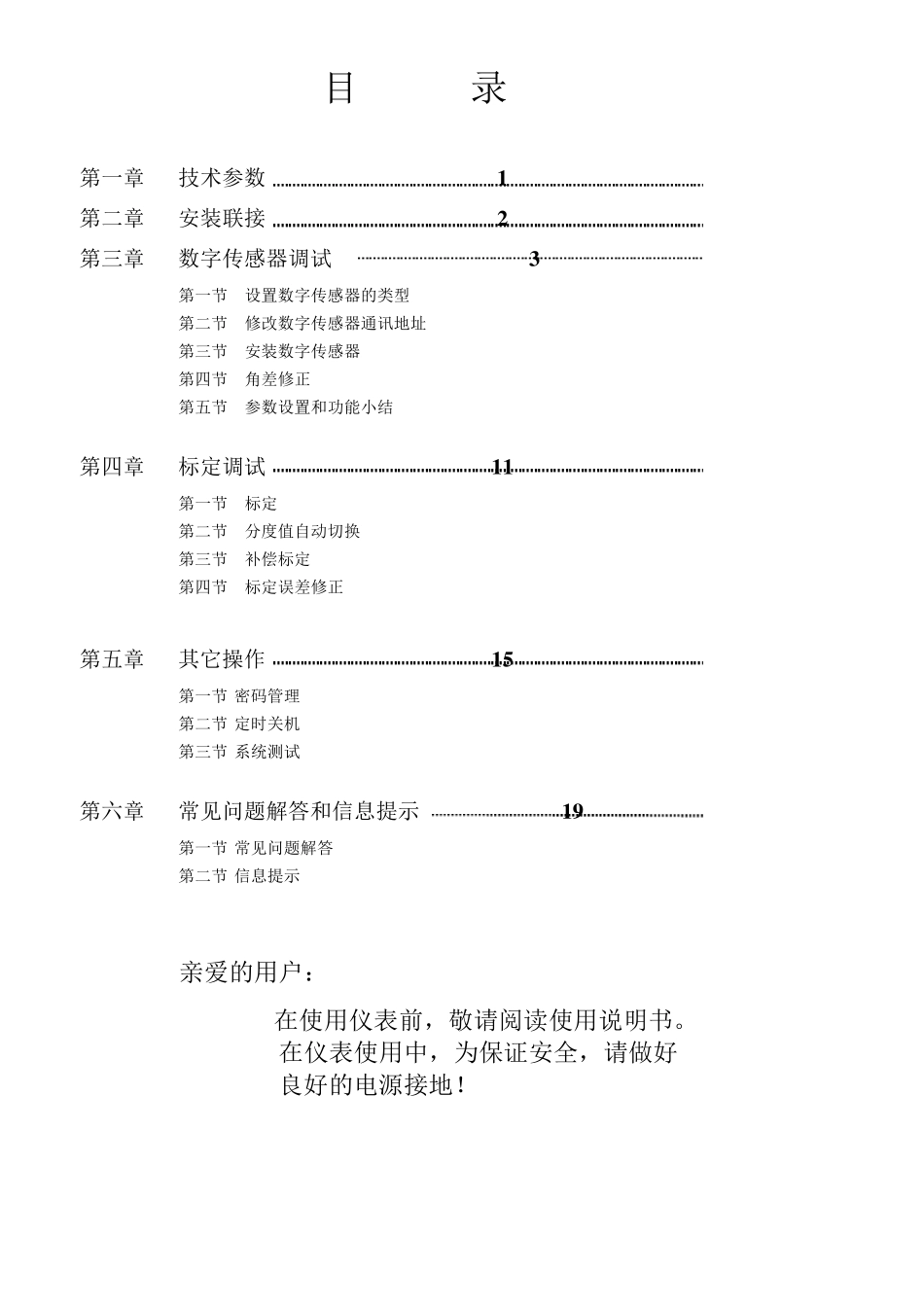

XK3190-DS1 称重显示器 2008 年7 月版 上海耀华称重系统有限公司 标定调试说明书 目 录 第一章 技术参数 1 第二章 安装联接 2 第三章 数字传感器调试 3 第一节 设置数字传感器的类型 第二节 修改数字传感器通讯地址 第三节 安装数字传感器 第四节 角差修正 第五节 参数设置和功能小结 第四章 标定调试 1 1 第一节 标定 第二节 分度值自动切换 第三节 补偿标定 第四节 标定误差修正 第五章 其它操作 1 5 第一节 密码管理 第二节 定时关机 第三节 系统测试 第六章 常见问题解答和信息提示 1 9 第一节 常见问题解答 第二节 信息提示 亲爱的用户： 在使用仪表前，敬请阅读使用说明书。 在仪表使用中，为保证安全，请做好 良好的电源接地！ X K 3 1 9 0 - D S 1 第一章 技术参数 1 、型 号： XK3190-DS1 2 、数字传感器接口： 接口方式： RS485（4 线制或 2 线制） 传输距离： ≤1000 米 传输速度： ≤19200 baud 信号电源： DC11.3V，≤400mA 接口能力： ≤16 个数字传感器 兼容协议： 本公司数字模块协议（dtP=0）、HBM 公司 AD104-R5 模块协议（dtP=1）、仅一公司协议（dtP=2）和其它定制协议（dtP=3、4） 支持厂家： HBM、广测、中航、本源、夏冰、博达、仅一等使用上述协议的数字传感器 注意：同一传感器厂家可能使用不同的协议 3 、显示： 7 位 VFD，7 个状态指示符。 4 、键盘： 数字键 0 ~ 9 功能键 25 个（10 个与数字键复合） 5 、时钟： 可显示年、月、日、时、分、秒，自动闰年、闰月；不受断电影响。 6 、大屏幕显示接口 传输方式 串行输出方式，20mA 电流环信号（恒流源输出） 传输波特率 600 传输距离 ≤2000 米 7 、串行通讯接口 传输方式 RS232/RS422（选配）/RS485（选配） 波特率 600/1200/2400/4800 可选 传输距离 RS232 ≤30 米 ； RS422 /RS485 ≤1200 米 8 、打印接口 1）可选配面板式热敏汉字微打 2）配置标准并行打印接口，可配接 ESPON LQ-300K(＋)、KX-P1131、KX-P1121 等宽行打印机。 9 、数据贮存 可贮存1501 组称重记录，1500 组车号皮重，201 组货号和中英文货物名，100 组客户号及中英文客户名，100 组数字或中英文备注信息。 1 0 、使用环境 电源 AC 220V（-15% ~ +10%）50Hz（±2%） 使用温度 0℃ ~ 40℃ 储运温度 -25℃ ~ 5...
