不停输封堵换管施工方案VIP专享

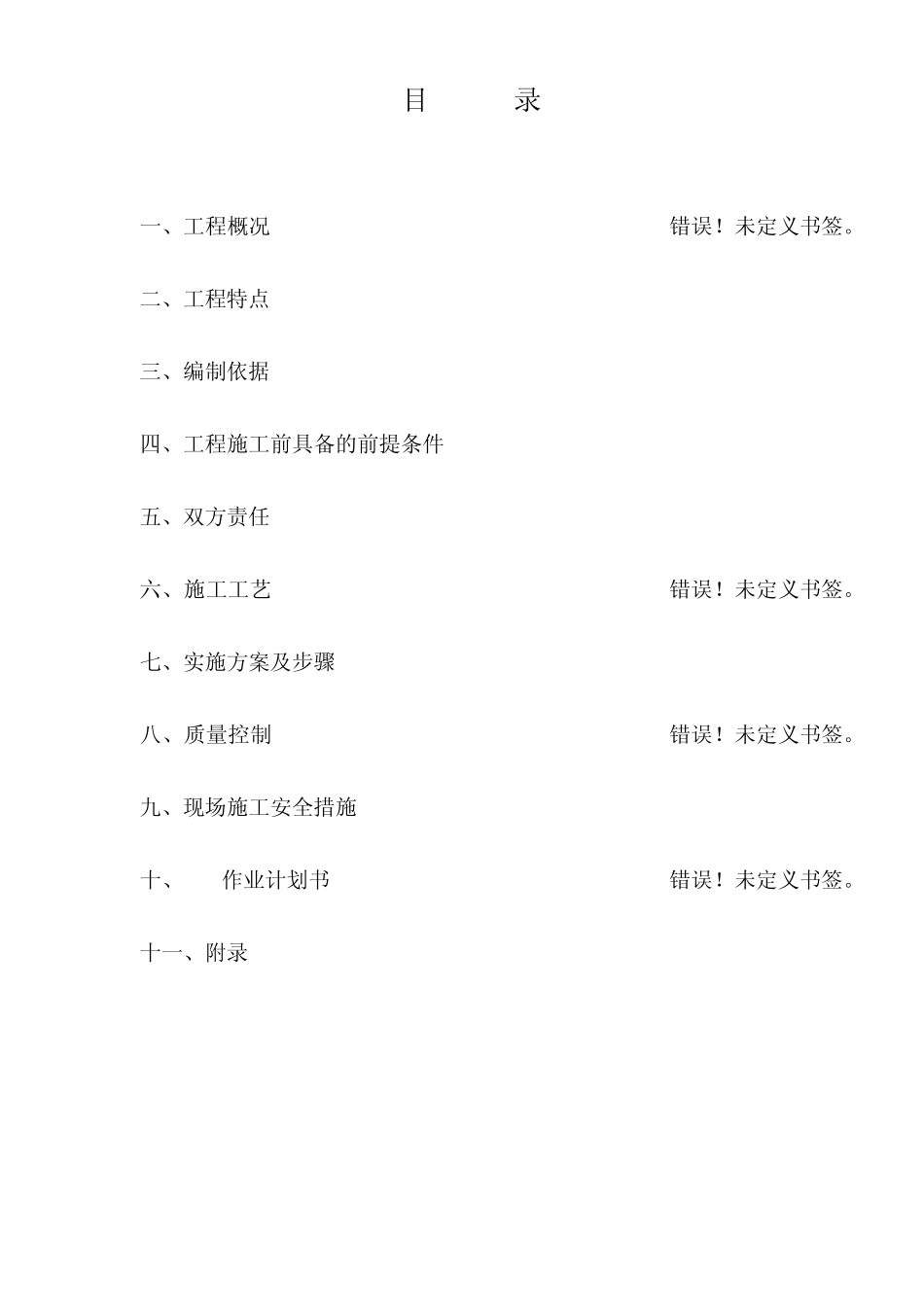

不停输封堵换管施工方案 2010年 3月 目 录 一、工程概况 .................................. 错误！未定义书签。 二、工程特点 ................................................... 3 三、编制依据 ................................................... 4 四、工程施工前具备的前提条件 .................................... 9 五、双方责任 .................................................. 10 六、施工工艺 .................................. 错误！未定义书签。 七、实施方案及步骤............................................. 11 八、质量控制 .................................. 错误！未定义书签。 九、现场施工安全措施 ........................................... 16 十、HSE作业计划书 ............................. 错误！未定义书签。 十一、附录 .................................................... 24 1 一、工程概述 基本定义：在完全密闭状态下，在需改造管段两侧，利用物理、机械手段，将改造管段从管线中隔断，再对隔断的管段进行维护、修理、更换等改造作业。所利用物理机械手段包括桶式、悬挂式、折叠式等多种形式；对运行中的管线改线，有停输改线和不停输改线两种方式；不停输改线通常采用管线不停输封堵技术与设备，先将改线段两端分别用旁通管接通，以旁通线输送介质，然后封堵主管线，在封堵段内可进行任意改造施工作业，待新管段与主管线连头后，解除封堵，切换至新管段正常输送，最后将旁通拆除。 管道带压维修技术即管道不停输开孔、封堵技术。它的宗旨是： 1、在管线遇到较严重破坏，抢修技术不能完成恢复的情况下，利用此项技术恢复管线运行。 2、在一般抢修完成后，利用封堵技术把抢修后的安全隐患全部消除。3、在不影响管线输送的条件下，有计划的进行管线改造。 二、工程特点 对于管线维抢修作业，过去传统的做法必须停输，甚至清空管线后才能进行，或只能采取一些临时性补救措施，给管线的安全运行带来了极大的隐患，经济上也造成很大的损失，而且会给管道业主的商业声誉造成不良的影响。 管道带压开孔、封堵技术是一种安全、环保、经济、高效的在役管线维抢修技术，适用于原油、成品油、化工介质、天然气等多种介质管线的正常维修改造和突发事故的抢修作业。 2 管道不停输带压开孔、封堵、改线主要特点 1）工艺先进 2）可在管线不停输状...
