不锈钢复合钢板施工技术方案VIP专享

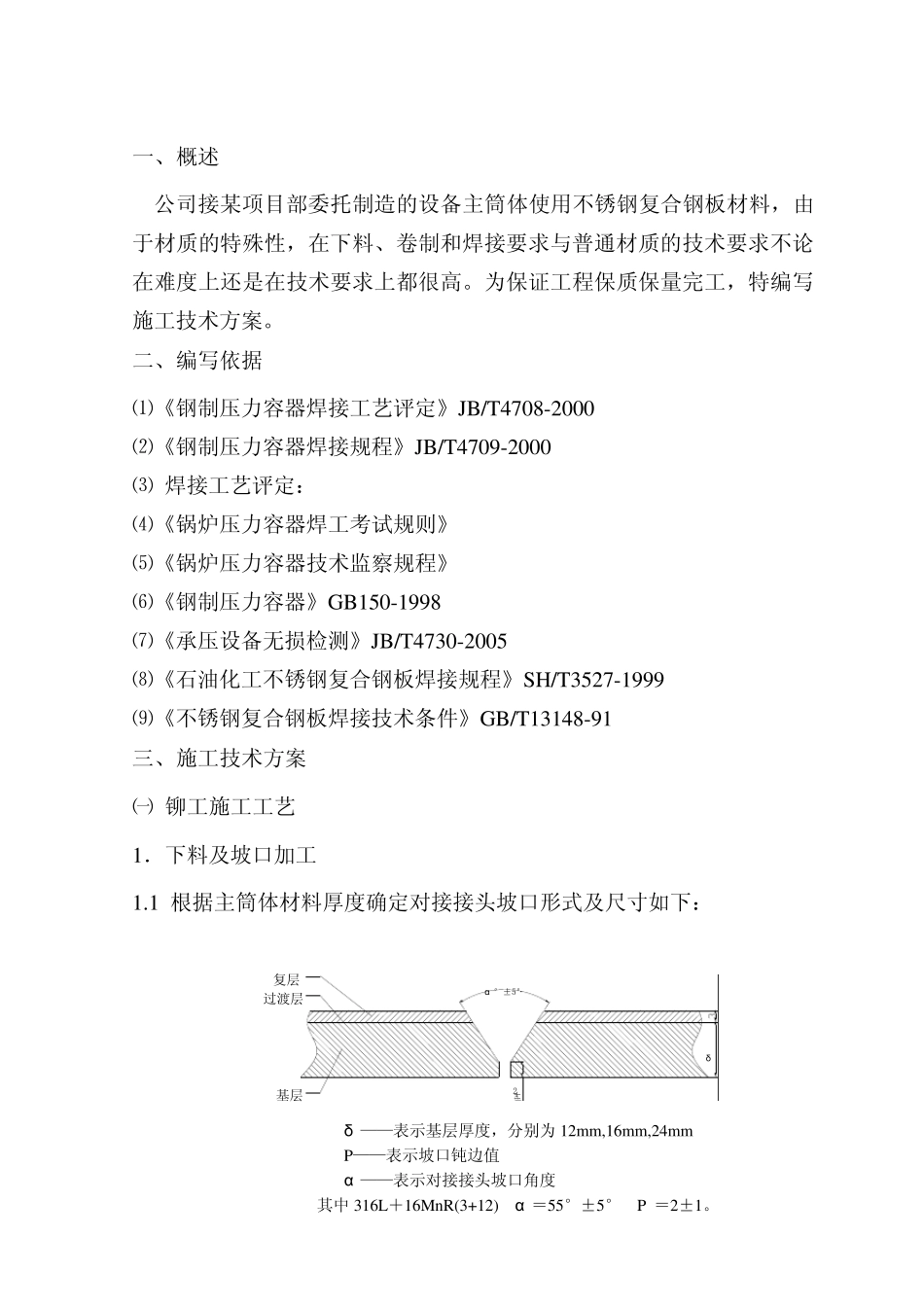

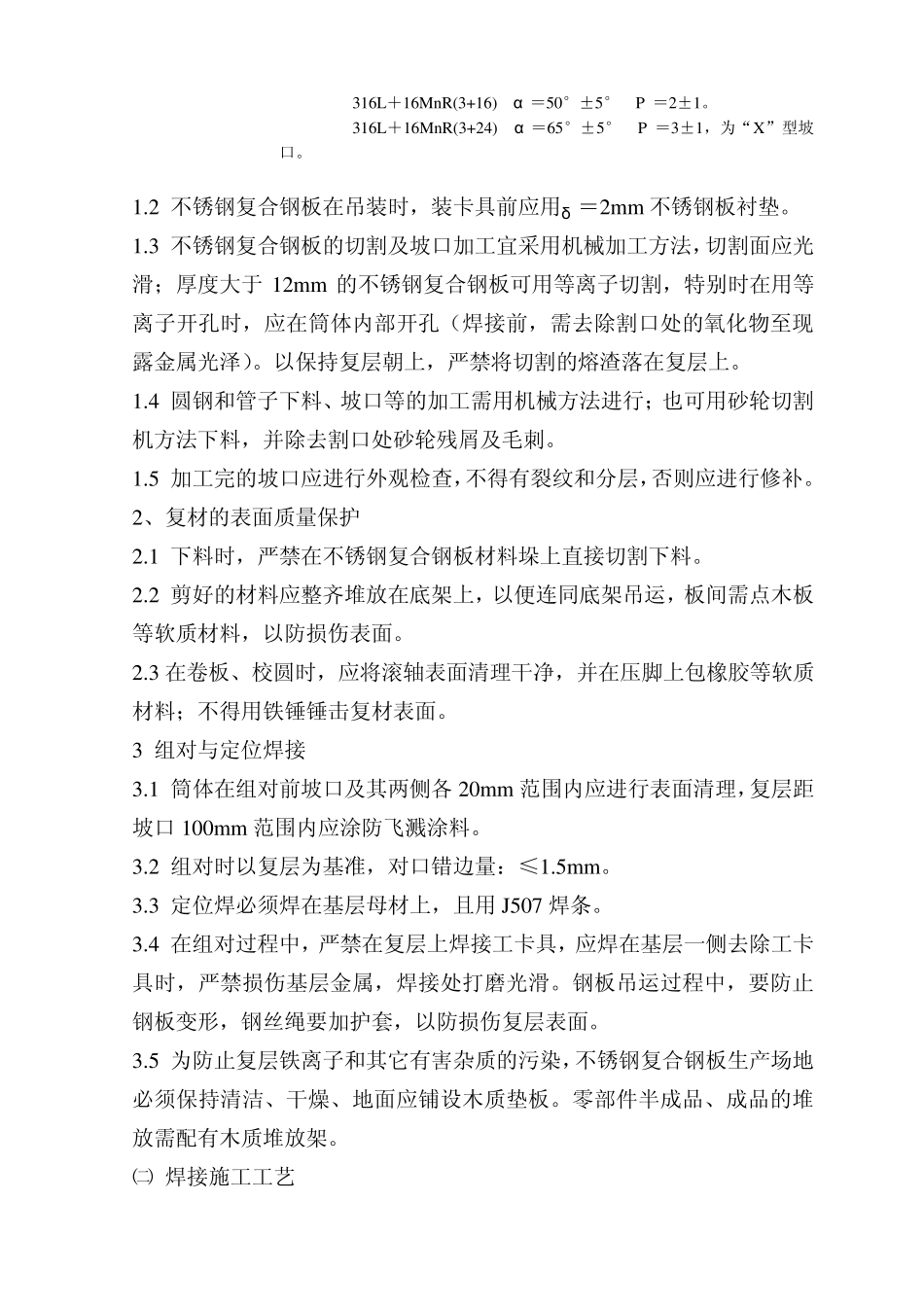

一 、 概 述 公 司 接 某 项 目 部 委 托 制 造 的 设 备 主 筒 体 使 用 不 锈 钢 复 合 钢 板 材 料 ， 由于 材 质 的 特 殊 性 ， 在 下 料 、 卷 制 和 焊 接 要 求 与 普 通 材 质 的 技 术 要 求 不 论在 难 度 上 还 是 在 技 术 要 求 上 都 很 高 。 为 保 证 工 程 保 质 保 量 完 工 ， 特 编 写施 工 技 术 方 案 。 二 、 编 写 依 据 ⑴ 《 钢 制 压 力 容 器 焊 接 工 艺 评 定 》 JB/T4708-2000 ⑵ 《 钢 制 压 力 容 器 焊 接 规 程 》 JB/T4709-2000 ⑶ 焊 接 工 艺 评 定 ： ⑷ 《 锅 炉 压 力 容 器 焊 工 考 试 规 则 》 ⑸ 《 锅 炉 压 力 容 器 技 术 监 察 规 程 》 ⑹ 《 钢 制 压 力 容 器 》 GB150-1998 ⑺ 《 承 压 设 备 无 损 检 测 》 JB/T4730-2005 ⑻ 《 石 油 化 工 不 锈 钢 复 合 钢 板 焊 接 规 程 》 SH/T3527-1999 ⑼ 《 不 锈 钢 复 合 钢 板 焊 接 技 术 条 件 》 GB/T13148-91 三 、 施 工 技 术 方 案 ㈠ 铆 工 施 工 工 艺 1． 下 料 及 坡 口 加 工 1.1 根 据 主 筒 体 材 料 厚 度 确 定 对 接 接 头 坡 口 形 式 及 尺 寸如下 ： δ ——表示基层厚 度 ， 分别为 12mm,16mm,24mm P——表示坡 口 钝边值 α ——表示对 接 接 头 坡 口 角度 其中316L＋16MnR(3+12) α ＝55°±5° P ＝2±1。 ±2δ复 层过渡层基层α °±5° 316L＋16MnR(3+16) α ＝50°±5° P ＝2±1。 316L＋16MnR(3+24) α ＝65°±5° P ＝3±1，为“X”型坡口。 1.2 不锈钢复合钢板在吊装时，装卡具前应用δ ＝2mm 不锈钢板衬垫。 1.3 不锈钢复合钢板的切割及坡口加工宜采用机械加工方法，切割面应光滑；厚度大于 12mm 的不锈钢复合钢板可用等离子切割，特别时在用等离子开孔时，应在筒体内部开孔（焊接前，需去除割口处的氧化物至现露金属光泽）。以保持复层朝上，严禁将切割的熔渣落在复层上。 1.4 圆钢和管子下料、坡口等的加工需用机械方法进行；也可用砂轮切割机方法下料，并除去割口处砂轮残屑及毛刺。 1.5 加工完的坡口应进行外观检查，不得有裂纹和分层，否则应进行...
