不锈钢风管施工方案

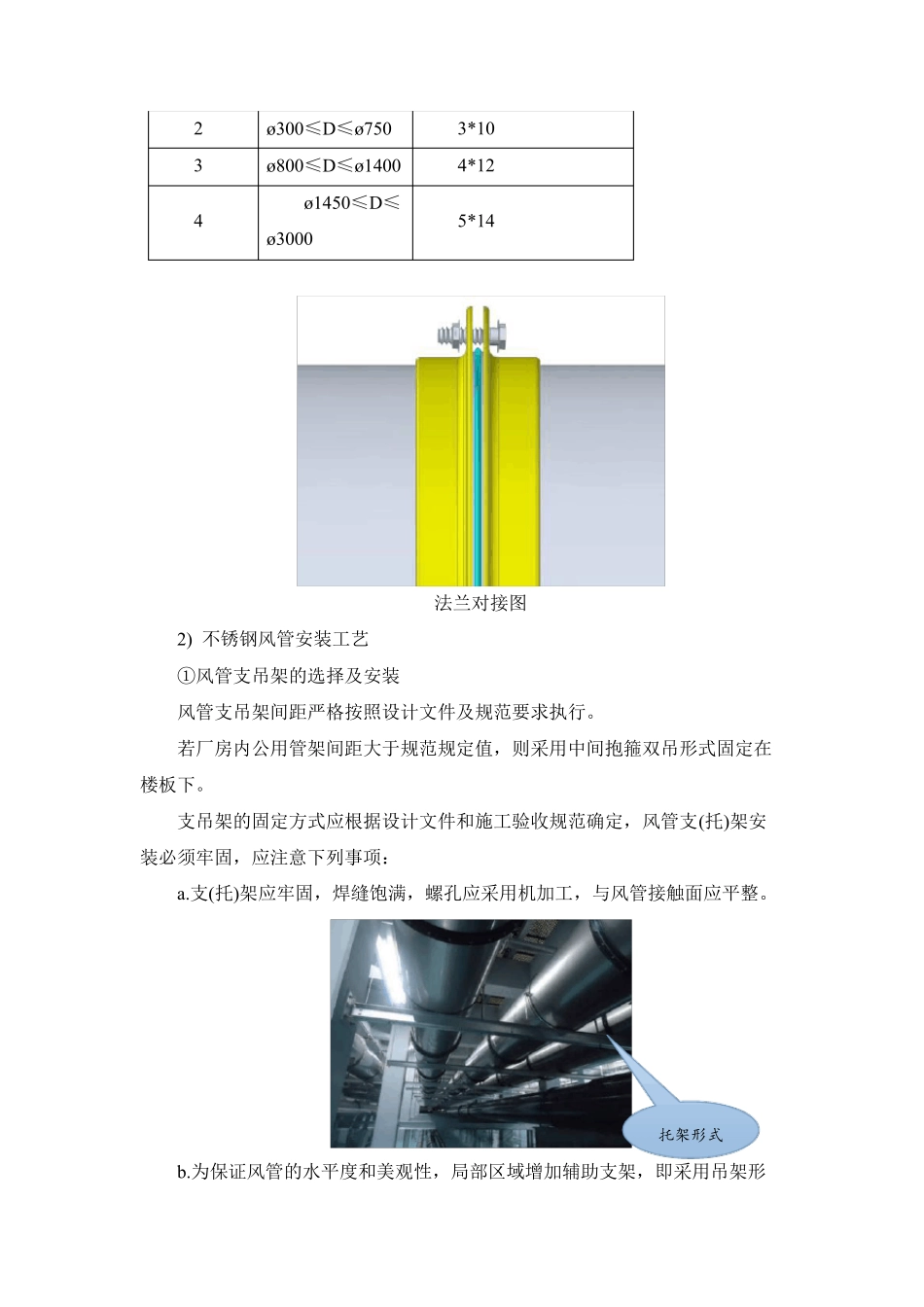

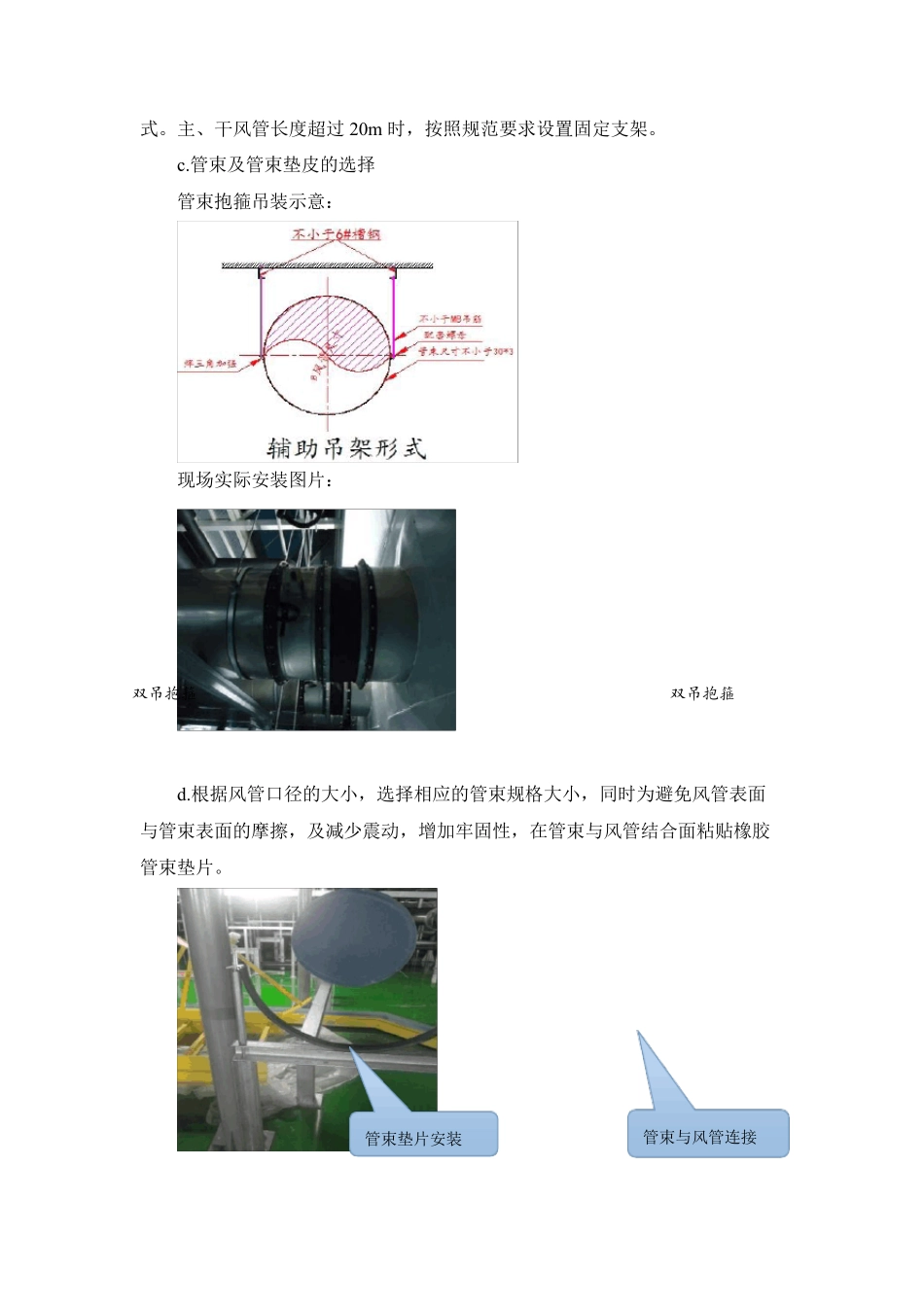

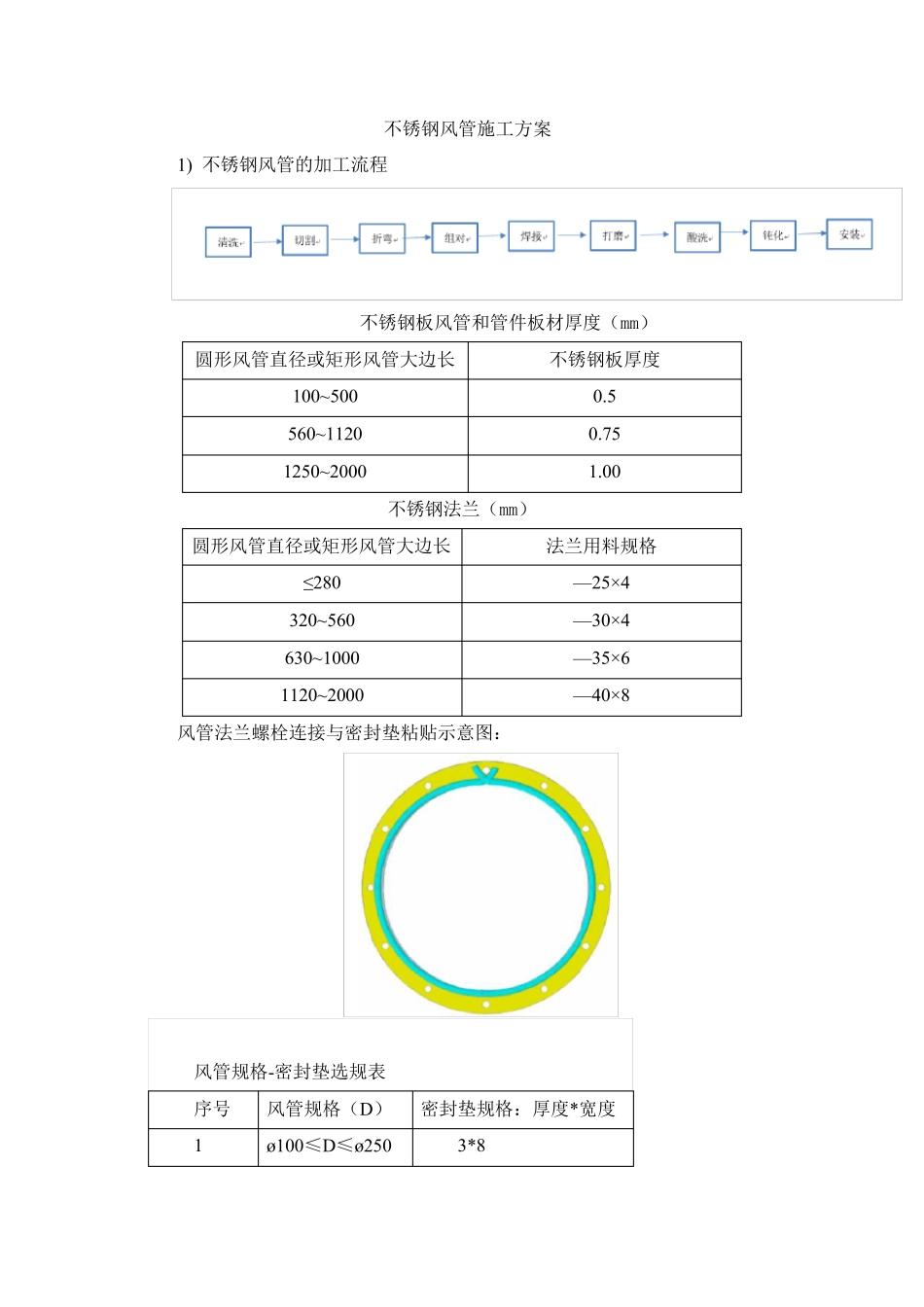

不锈钢风管施工方案 1) 不锈钢风管的加工流程 不锈钢板风管和管件板材厚度（mm） 圆形风管直径或矩形风管大边长 不锈钢板厚度 100~500 0.5 560~1120 0.75 1250~2000 1.00 不锈钢法兰（mm） 圆形风管直径或矩形风管大边长 法兰用料规格 ≤280 —25×4 320~560 —30×4 630~1000 —35×6 1120~2000 —40×8 风管法兰螺栓连接与密封垫粘贴示意图： 风管规格-密封垫选规表 序号 风管规格（D） 密封垫规格：厚度*宽度 1 ø100≤D≤ø250 3*8 2 ø300≤D≤ø750 3*10 3 ø800≤D≤ø1400 4*12 4 ø1450≤D≤ø3000 5*14 法兰对接图 2) 不锈钢风管安装工艺 ①风管支吊架的选择及安装 风管支吊架间距严格按照设计文件及规范要求执行。 若厂房内公用管架间距大于规范规定值，则采用中间抱箍双吊形式固定在楼板下。 支吊架的固定方式应根据设计文件和施工验收规范确定，风管支(托)架安装必须牢固，应注意下列事项： a.支(托)架应牢固，焊缝饱满，螺孔应采用机加工，与风管接触面应平整。 b.为保证风管的水平度和美观性，局部区域增加辅助支架，即采用吊架形托架形式 式。主、干风管长度超过 20m 时，按照规范要求设置固定支架。 c.管束及管束垫皮的选择 管束抱箍吊装示意： 现场实际安装图片： d.根据风管口径的大小，选择相应的管束规格大小，同时为避免风管表面与管束表面的摩擦，及减少震动，增加牢固性，在管束与风管结合面粘贴橡胶管束垫片。 管束垫片安装 管束与风管连接 双吊抱箍双吊抱箍②现场卸货及材料摆放搬运注意事项： a．产品到现场后需要人力及机械进行卸货，搬运，在此过程中要注意对产品进行保护，避免人为操作造成风管的表面及内部破损： b.风管运动指定位置后需要摆放整齐，避免杂乱。 注：所有的管束均需配备橡胶垫皮。 ③阀门的安装： a.风阀叶片材质为与风管同材质，外形为流线形，宽度不得小于 16.5m m ，转轴为不小于 10m m 之钢轴，转轴两侧为青铜或 COATING TEFLON 或尼龙制轴衬或滚珠轴承，转轴应可指示风门开度，当风门全关时气密性需良好，风门叶片须有连杆，连接使成八字形风门，此风门与风管连街处须以橡胶圈为垫片。 b.所有风阀应标示全开、全关或正常位置，系统运转时风门在任何开度均不得产生任何震动及噪音。 c.安装前的检查和确认，阀门安装前需最终确认所安装阀门的形式、大小、位置是否正确。 d.在安装前操作手柄及执行机构检查动作是否...
