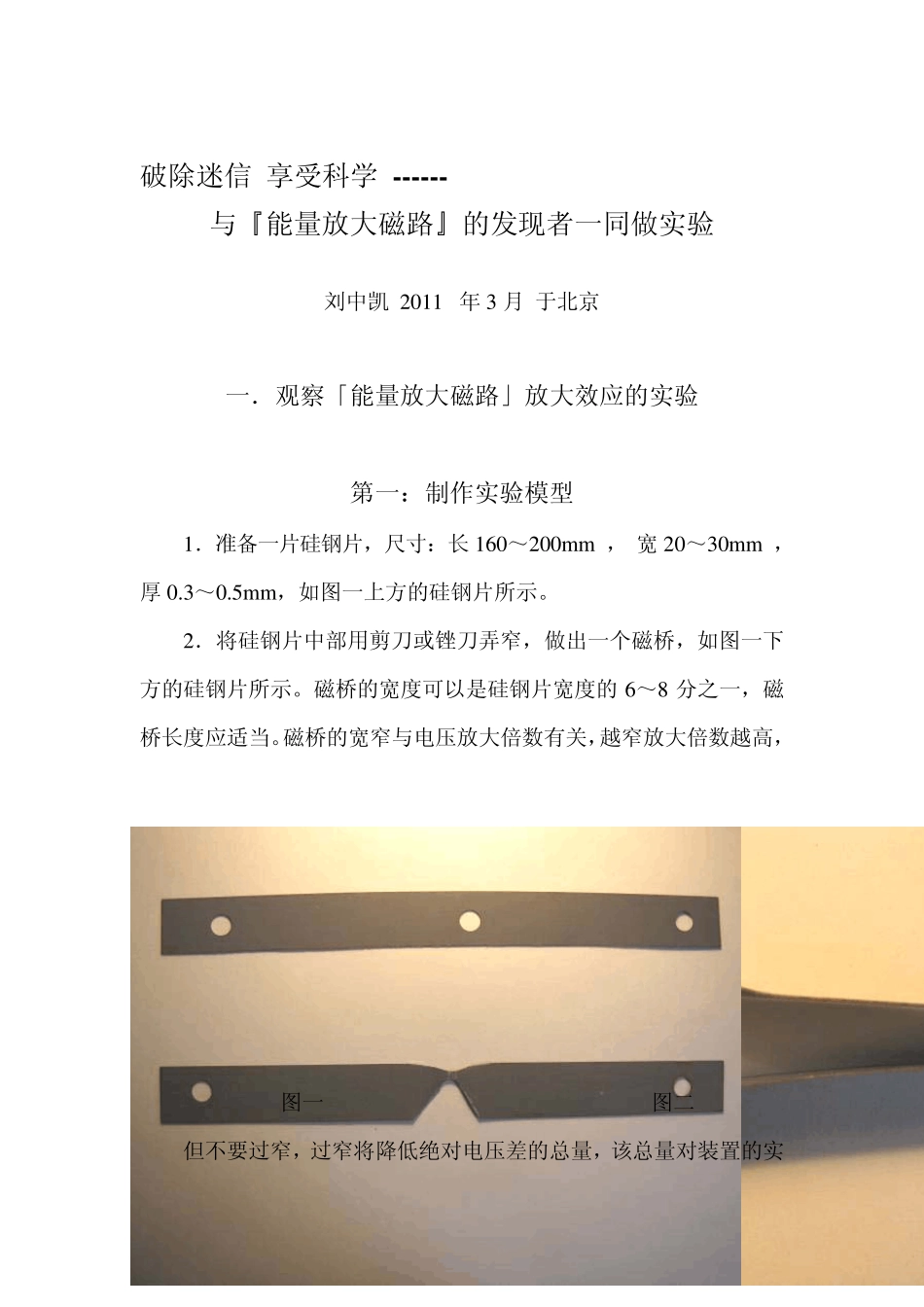

破除迷信 享受科学 ------ 与『能量放大磁路』的发现者一同做实验 刘中凯 2011 年3 月 于北京 一．观察「能量放大磁路」放大效应的实验 第一：制作实验模型 1．准备一片硅钢片，尺寸：长160～200m m ， 宽20～30m m ，厚0.3～0.5m m ，如图一上方的硅钢片所示。 2．将硅钢片中部用剪刀或锉刀弄窄，做出一个磁桥，如图一下方的硅钢片所示。磁桥的宽度可以是硅钢片宽度的6～8 分之一，磁桥长度应适当。磁桥的宽窄与电压放大倍数有关，越窄放大倍数越高， 图一 图二 但不要过窄，过窄将降低绝对电压差的总量，该总量对装置的实际运行有重要意义。磁桥两侧的磁路为扩散极（如图二中右半部分相对距离较窄的磁路所示）。 3．将加工好的硅钢片折成图二的形状，形成一个封闭磁路，连接处要紧密，以减少漏磁。注意不要将磁桥折坏，不要折死弯。磁桥两侧扩散极之间的距离也与电压放大倍数密切相关。 4．用直径0.1～0.2mm 左右的漆包线，绕制两个圈数一样、大小一样的线圈，圈数可以是 100 左右，如图三所示。 5．把两个线圈套在折好的磁路上，如图四所示。套在右侧磁桥位置的线圈为A，套在左侧主磁路上的线圈为B。磁桥线圈A 要紧贴磁桥内测，如图四所示。这样实验模型就准备好了。 图三 图四 第二：【实验一】测量绝对电压差 1．准备两块数字万用表，一块可测毫安极电流，用于测交流电流。另一块可测毫伏极电压，用于测交流电压。 准备一个小型电源变压器，次级输出电压3～5V 左右，输出电流大于200mA。电源使用220V 市电。（有条件的可使用220V 调压器）注意：测试使用的电流为正弦交流电。要使用普通带铁芯的电源变压器。 一两个合适的可变电阻。 2．开始测量： ① 选用合适的测试电流： 将电源变压器低压输出端，串接可变电阻和电流表后，与左侧主磁路线圈 B 联接。将电压表与右侧磁桥线圈 A 联接。 将可变电阻旋到最大值，然后接通变压器电源，缓慢旋动电阻旋钮，降低电阻，缓慢提升电流，起始电流要尽量低。同时观察电流表和电压表上的数值变化。 开始的变化是，电流与电压同步上升，电流到达某一点后，电压上升开始滞后，这时说明磁路已开始饱和，这时的电流是饱和电流。 测试电流应小于饱和电流，这属于电磁学的基本常识，无需多做解释。为可靠起见，测试电流应离饱和点稍远一些，但电流不宜过小，因电流大小与电压放大倍数有关，成正比关系。 ② 使用标准测试方法测量绝对电压差： 选择好测试...
