专用型高精度24位AD转换器芯片HX711说明

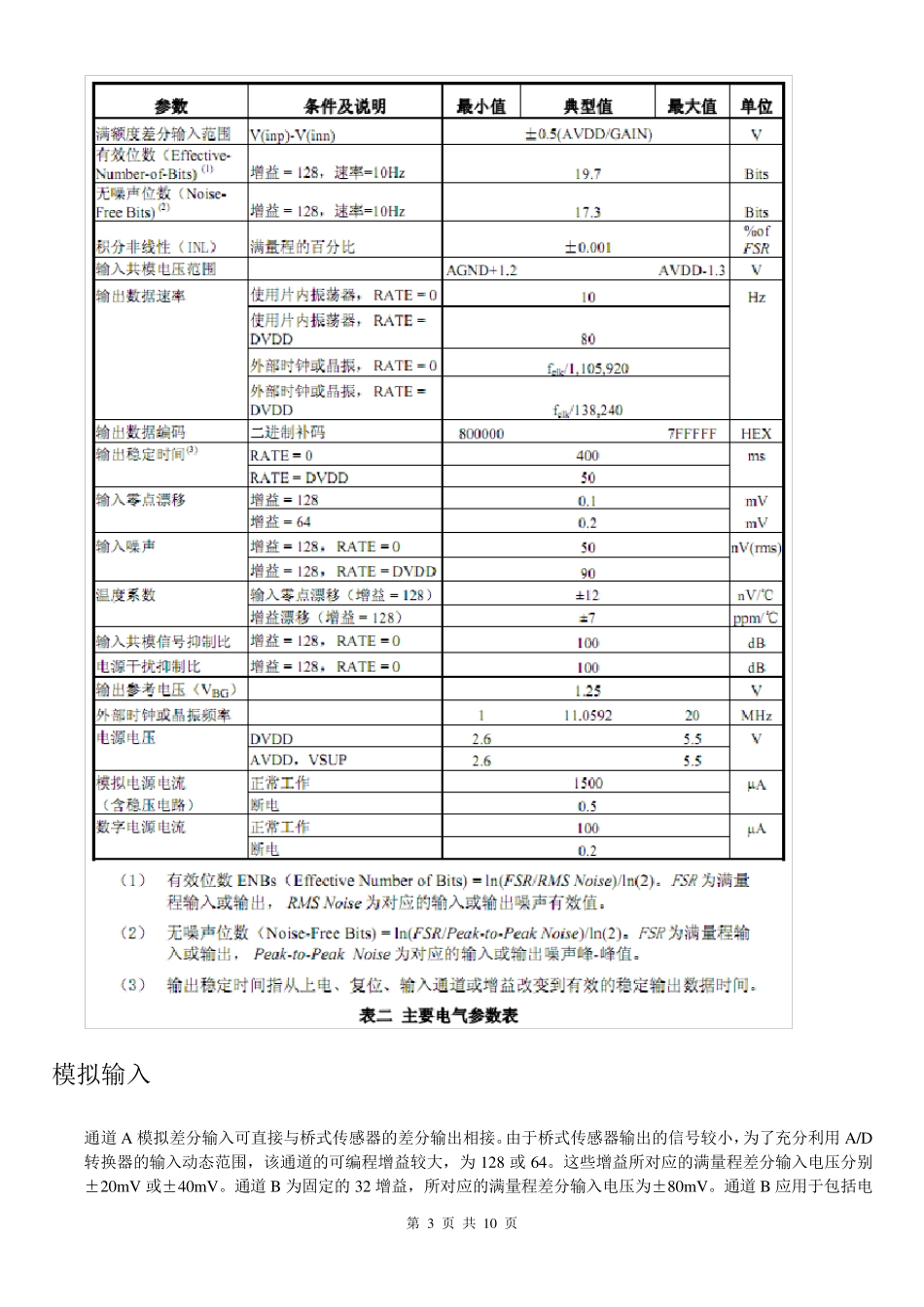

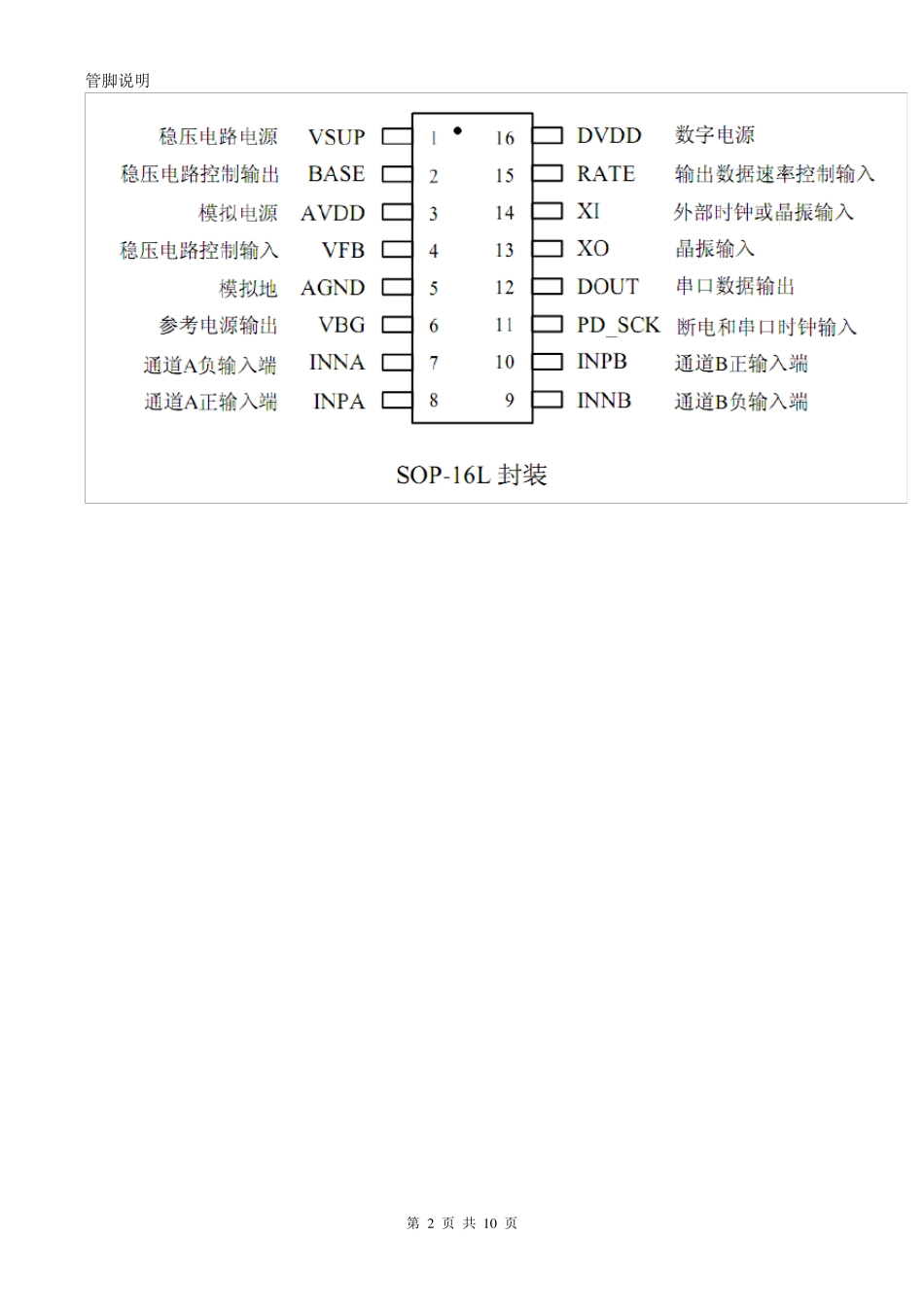

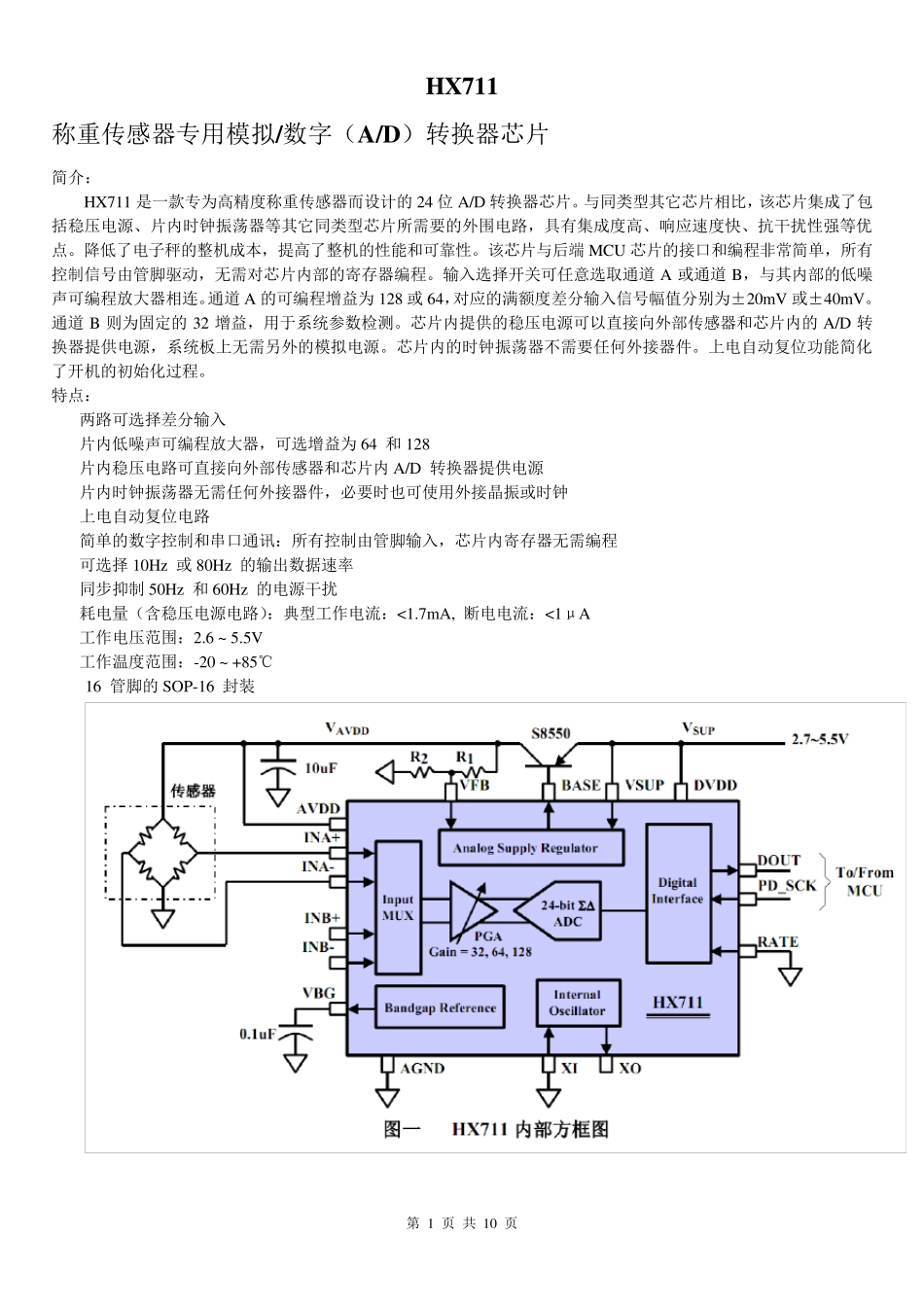

第 1 页 共 10 页 HX711 称重传感器专用模拟/数字（A/D）转换器芯片 简介： HX711 是一款专为高精度称重传感器而设计的 24 位 A/D 转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端 MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道 A 或通道 B，与其内部的低噪声可编程放大器相连。通道 A 的可编程增益为 128 或 64，对应的满额度差分输入信号幅值分别为±20mV 或±40mV。通道 B 则为固定的 32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的 A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。 特点： 两路可选择差分输入 片内低噪声可编程放大器，可选增益为 64 和 128 片内稳压电路可直接向外部传感器和芯片内 A/D 转换器提供电源 片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟 上电自动复位电路 简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程 可选择 10Hz 或 80Hz 的输出数据速率 同步抑制 50Hz 和 60Hz 的电源干扰 耗电量（含稳压电源电路）：典型工作电流：<1.7mA, 断电电流：<1μA 工作电压范围：2.6 ~ 5.5V 工作温度范围：-20 ~ +85℃ 16 管脚的 SOP-16 封装 第 2 页 共 1 0 页 管脚说明 第 3 页 共 10 页 模拟输入 通道A 模拟差分输入可直接与桥式传感器的差分输出相接。由于桥式传感器输出的信号较小，为了充分利用A/D转换器的输入动态范围，该通道的可编程增益较大，为128 或64。这些增益所对应的满量程差分输入电压分别±20mV 或±40mV。通道B 为固定的32 增益，所对应的满量程差分输入电压为±80mV。通道B 应用于包括电第 4 页 共 10 页 池在内的系统参数检测。 供电电源 数字电源(DVDD)应使用与MCU 芯片相同的的数字供电电源。HX711 芯片内的稳压电路可同时向A/D 转换器和外部传感器提供模拟电源。稳压电源的供电电压(VSUP)可与数字电源(DVDD)相同。稳压电源的输出电压值（VAVDD）由外部分压电阻R1、R2 和芯片的输出参...
