世界各国螺纹标记检索表

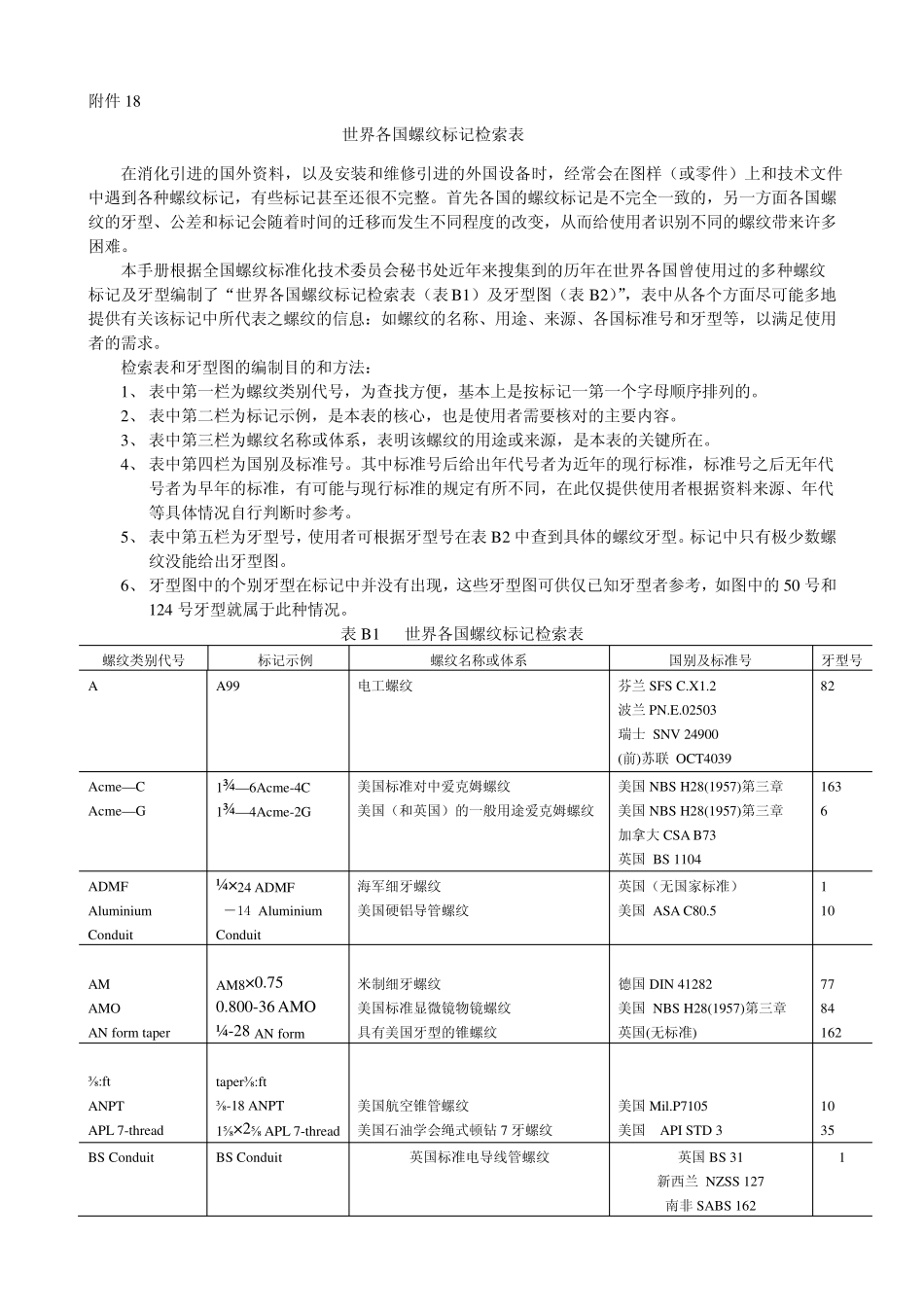

世界各国螺纹标记检索表_第1页
1/9

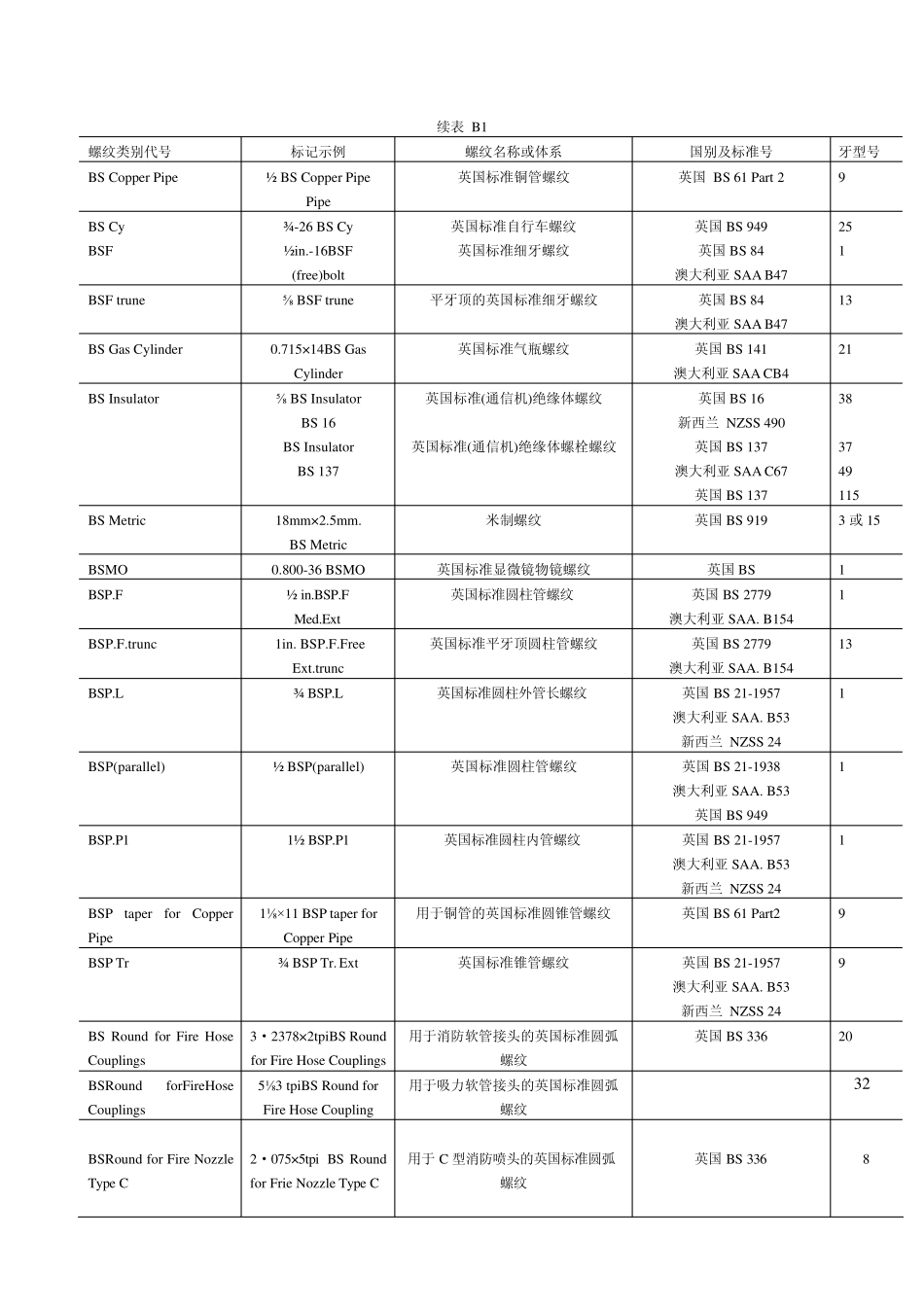

世界各国螺纹标记检索表_第2页
2/9

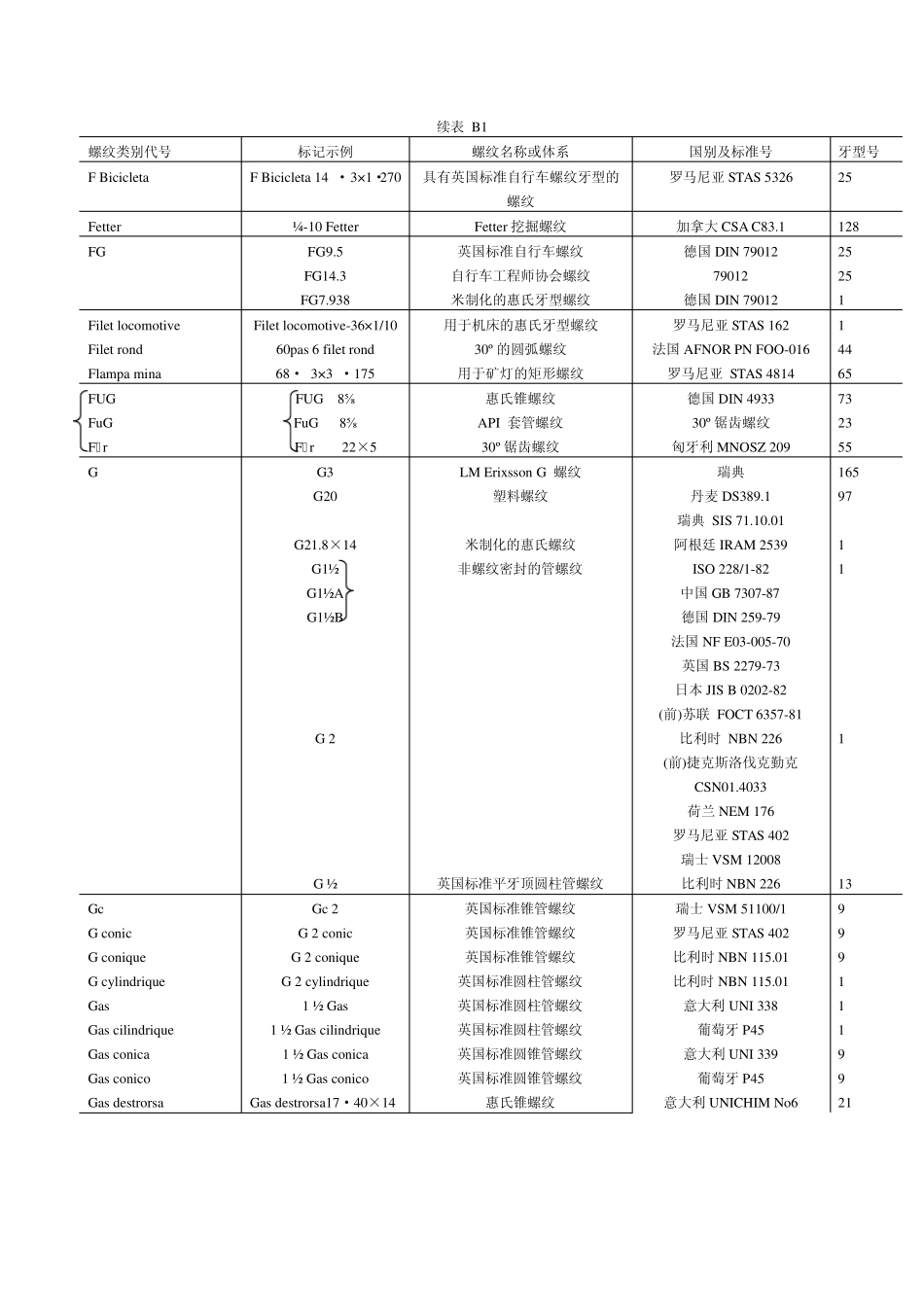

世界各国螺纹标记检索表_第3页
3/9
附件18世界各国螺纹标记检索表在消化引进的国外资料,以及安装和维修引进的外国设备时,经常会在图样(或零件)上和技术文件中遇到各种螺纹标记,有些标记甚至还很不完整。首先各国的螺纹标记是不完全一致的,另一方面各国螺纹的牙型、公差和标记会随着时间的迁移而发生不同程度的改变,从而给使用者识别不同的螺纹带来许多困难。本手册根据全国螺纹标准化技术委员会秘书处近年来搜集到的历年在世界各国曾使用过的多种螺纹标记及牙型编制了“世界各国螺纹标记检索表(表B1)及牙型图(表B2)”,表中从各个方面尽可能多地提供有关该标记中所代表之螺纹的信息:如螺纹的名称、用途、来源、各国标准号和牙型等,以满足使用者的需求。检索表和牙型图的编制目的和方法:1、表中第一栏为螺纹类别代号,为查找方便,基本上是按标记一第一个字母顺序排列的。2、表中第二栏为标记示例,是本表的核心,也是使用者需要核对的主要内容。3、表中第三栏为螺纹名称或体系,表明该螺纹的用途或来源,是本表的关键所在。4、表中第四栏为国别及标准号。其中标准号后给出年代号者为近年的现行标准,标准号之后无年代号者为早年的标准,有可能与现行标准的规定有所不同,在此仅提供使用者根据资料来源、年代等具体情况自行判断时参考。5、表中第五栏为牙型号,使用者可根据牙型号在表B2 中查到具体的螺纹牙型。标记中只有极少数螺纹没能给出牙型图。6、牙型图中的个别牙型在标记中并没有出现,这些牙型图可供仅已知牙型者参考,如图中的50 号和124 号牙型就属于此种情况。表B1世界各国螺纹标记检索表螺纹类别代号标记示例螺纹名称或体系国别及标准号牙型号AA99电工螺纹芬兰 SFS C.X1.2波兰 PN.E.02503瑞士 SNV 24900(前)苏联 OCT403982Acme—CAcme—G1¾—6Acme-4C1¾—4Acme-2G美国标准对中爱克姆螺纹美国(和英国)的一般用途爱克姆螺纹美国NBS H28(1957)第三章美国NBS H28(1957)第三章加拿大 CSA B73英国BS 11041636ADMFAluminiumConduit¼×24 ADMF� -14 AluminiumConduit海军细牙螺纹美国硬铝导管螺纹英国(无国家标准)美国ASA C80.5110AMAMOAN form taperAM8×0.750.800-36 AMO¼-28 AN form米制细牙螺纹美国标准显微镜物镜螺纹具有美国牙型的锥螺纹德国DIN 41282美国NBS H28(1957)第三章英国(无标准)7784162⅜:ftANPTAPL 7-threadtaper⅜:ft⅜-18 ANPT1⅝×2⅝ APL 7-thread美国航空锥管螺纹美国石油学会绳式顿钻 7 牙螺纹美...
